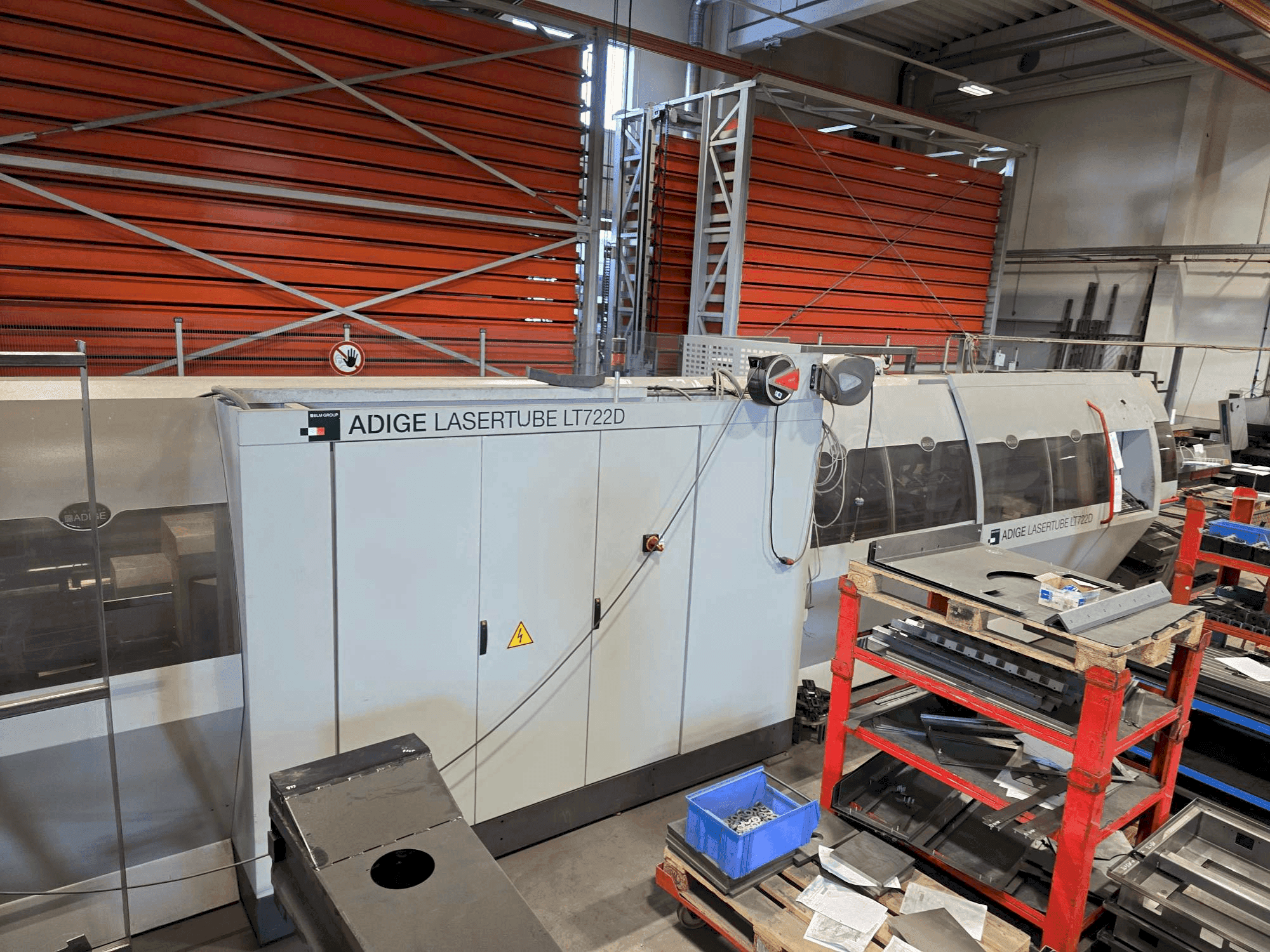

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Fuente láser de co2 semisellada, refrigerada por difusión rofin dc 025 compact. Potencia nominal: 2500 w.

• Módulo principal del sistema de descarga automática con soporte del tubo a mecanizar de 1 eje controlado por CNC.

• Descarga controlada por programa

• Módulo de ampliación del sistema de descarga automática para longitudes de pieza de hasta 4500 mm

• Clasificación de piezas buenas hacia delante (lado de la mesa) y hacia atrás (lado del cargador)

• Clasificación de piezas cortadas y recortes en un casete

• Adecuado para procesar perfiles abiertos (planos, en l, en c y en u)

• Dispositivos mecánicos específicos y modificaciones del proceso para perfiles abiertos

• Adecuada para procesar tubos de acero dulce o acero inoxidable

• Dimensiones de tubo redondo Ø 12-140 mm

• Dimensiones de tubo cuadrado 12 x 12 mm hasta 120 x 120 mm

• Dimensiones de tubos rectangulares/ovalados planos: 10 mm de lado hasta 140 mm como máximo

• Diferencia lateral máxima para tubos rectangulares/ovalados planos: 110 mm

• Envolvente de la pieza: inscrita en un círculo de Ø 170 mm

• Peso máximo del tubo: 15 kg/m; 100 kg máximo total

• Características del equipo y del dispositivo de descarga

  • Equipamiento para un cargador de haces de 6,5 m para tubos/tuberías con superficies sensibles: Revestimiento de goma de las cadenas para la alimentación de material. Revestimiento de plástico de las piezas de carga y sujeción de tubos hasta la separación.

  • Módulo principal del dispositivo automático de descarga, con: Soporte controlado por 1 eje CNC para el tubo a procesar. Descarga controlada por programa.

  • Módulo de ampliación del dispositivo automático de descarga para longitudes parciales de hasta 4.500 mm, con: Clasificación de las piezas buenas: Por delante (lado de la consola), de 250 mm a 4.500 mm. Hacia atrás (lado cargador), hasta 4.000 mm. Clasificación de los extremos y restos de cosecha en longitudes inferiores a 250 mm en un casete.

  Especificaciones de tubos

  • Tubos redondos: Diámetro $\text{12 mm}$ hasta $\text{140 mm}$.

  • Tubos cuadrados: 12 x 12 mm hasta 120 x 120 mm.

  • Tubos rectangulares/ovalados planos: $\text{10 mm}$ de lado hasta $\text{140 mm}$ de lado como máximo. Diferencia lateral máxima: $\text{110 mm}$. Debe poder inscribirse en un círculo de $\text{170 mm}$ de diámetro.

  • Peso máximo del tubo/tubería: $\text{15 kg/m}$ (100 kg máximo total).

Equipamiento adicional

• Soporte de cabezal de corte universal PRECITEC AK-HP para control de distancia sin contacto

• Sensor de distancia capacitivo con pieza cerámica reforzada

• Resistencia a la presión hasta 25 bar

• Refrigeración mixta (agua y aire seco) para el portaobjetivos/zona superior del objetivo

• Refrigeración por aire seco de la pieza cerámica y la boquilla

• Cargador automático de haces de tubos para longitudes iniciales entre 3200 y 6500 mm

• Posibilidad de carga con puente grúa

• Equipo especial de carga por elevación para tubos cuadrados, rectangulares y ovalados planos

• Separación de tubos con estación de medición de longitud

• Equipo para un cargador de haces de 6500 mm para tubos con superficies sensibles

• Software de anidado Artube incluido
