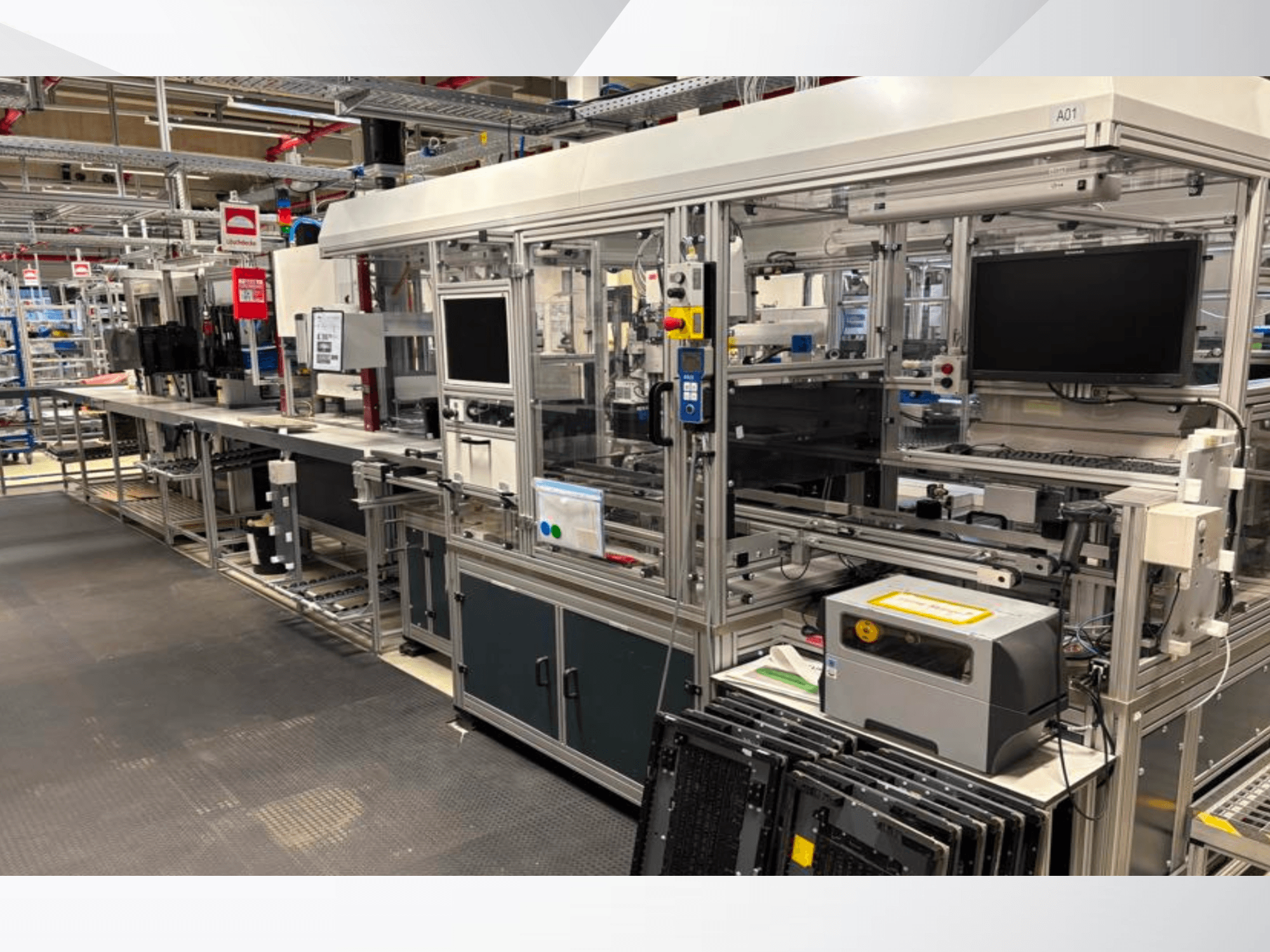

AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

Hay disponibles 40 unidades del sistema Jupiter (consideradas en su conjunto): la automatización de la soldadura incluye el sistema de control de pórtico XYZ, el control de soldadura, la supervisión de la soldadura, el sistema de visión y la conectividad de datos. Las unidades de refrigeración no están incluidas.

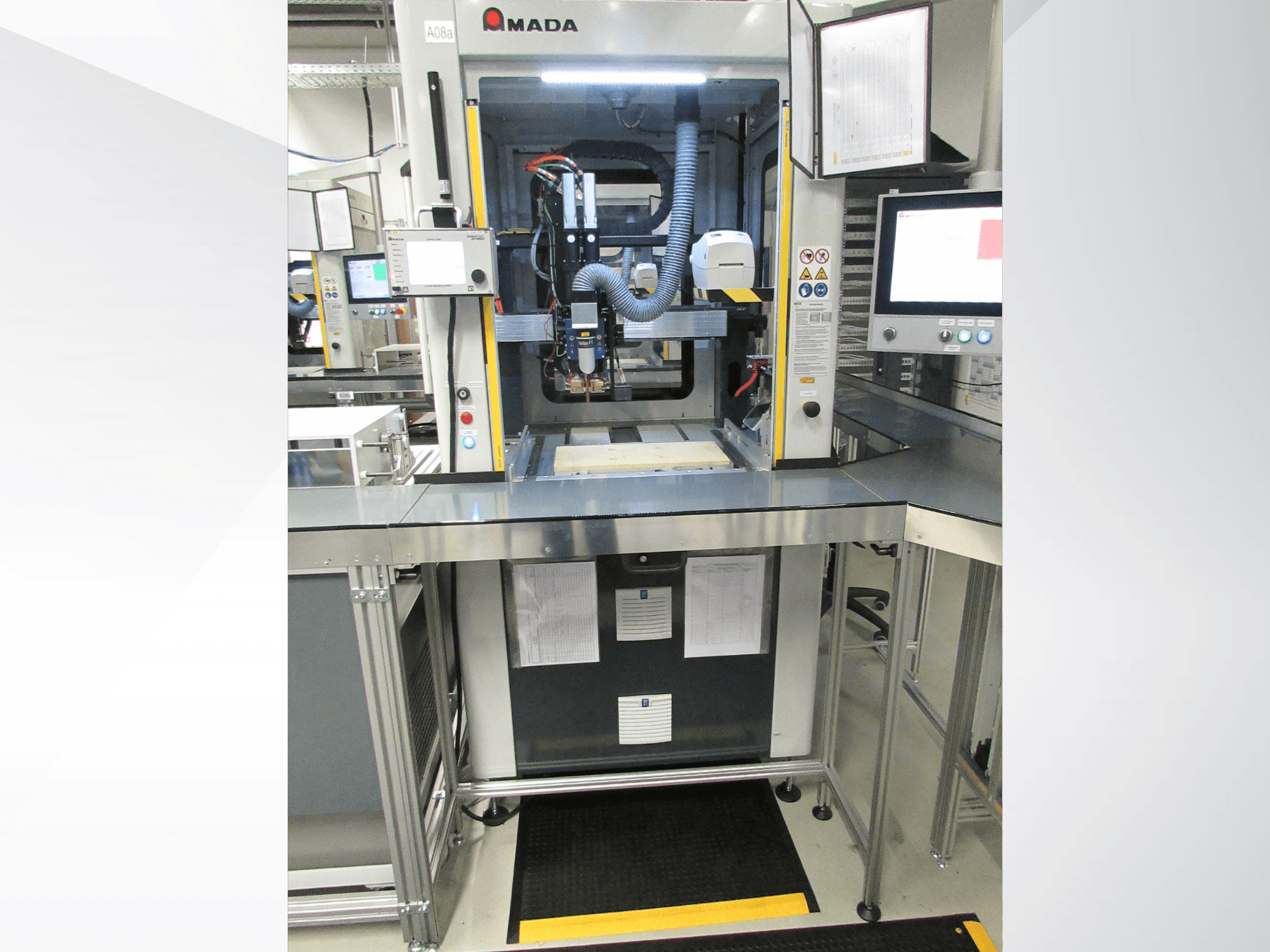

Soldadora avanzada de paquetes de baterías AMADA Jupiter (2021)

General

• Modelo: Soldadora Jupiter Advanced Battery Pack

• Estado: Muy bueno / Bien conservada

• Dimensiones de la máquina: 1200 × 1200 × 2300 mm

• Sistema controlado por PLC

• Controlador de soldadura ISQ / MNC

Tipo de máquina

• Sistema automatizado de soldadura por micro-resistencia

• Sistema de soldadura de paquetes de baterías / módulos de baterías

Tecnología de soldadura

• Soldadura por micro-resistencia

• Frecuencia: 10 kHz

Área de trabajo

• Espacio de trabajo: 624 × 550 mm

• Área de soldadura (máx.): 540 × 450 mm

• Área de visión (máx.): 540 × 450 mm

Rendimiento

• Tiempo de ciclo de soldadura: 1,8 s (de punto de soldadura a punto de soldadura)

• Tiempo de inspección visual: 1,2 s (de punto de visión a punto de visión)

• Horas de funcionamiento: rango de 5.000 a 40.000 h

Datos eléctricos

• Alimentación eléctrica: 400 VCA

• Fusible principal: 40 A

• Consumo de energía: 2 kVA

Neumática

• Requisitos de aire comprimido: aire limpio y seco a 6 bar

Equipo opcional, no incluido

• Sistema de carga con robot

• Sistema de visión

• Trazabilidad en base de datos SQL

• Portaelectrodos

• Electrodos de repuesto

Sistema de carga con robot opcional

General

• Aplicación: Carga y descarga automática de paquetes de baterías

• Integración: Sistema de soldadura AMADA Jupiter

• Máquina de carga robotizada 25

Equipo

• Manipulación automática de piezas

• Inspección visual integrada

• Proceso de soldadura integrado

Opcional: 3 unidades de ASIC Robotics Steckautomat V (2022), precio a consultar

General

• Fabricante: ASIC Robotics AG

Aplicación

• Inserción/montaje automático de celdas de batería

• Apto para celdas 18650

• Apto para celdas 21700

Tipos de soportes de celdas compatibles

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Rendimiento

• 1 × 4 celdas simultáneamente: aprox. 1,0 s/celda

• 2 × 2 celdas simultáneamente: aprox. 1,0 s/celda

• 4 × 1 célula: aprox. 1,3 s/célula

• Eficiencia técnica: 95 %

Datos eléctricos

• Tensión: 3 × 400 / 230 VCA

• Frecuencia: 50 Hz

• Protección por fusible: 25 A

• Cable de alimentación: 6 mm²

Neumática

• Presión de funcionamiento: 6–10 bar

• Conexión de aire: conexión de enchufe de Ø14

• Calidad del aire: seco y sin aceite

Dimensiones

• Altura de la máquina ASIC Roboter, incl. torre de señales: 2720 mm

Peso

• Aprox. 2.100 kg

Condiciones ambientales

• Temperatura ambiente: de +5 °C a +40 °C

• Humedad relativa: 45–85 % sin condensación

Emisión de ruido

• Nivel de ruido medio: 75 dB(A)
