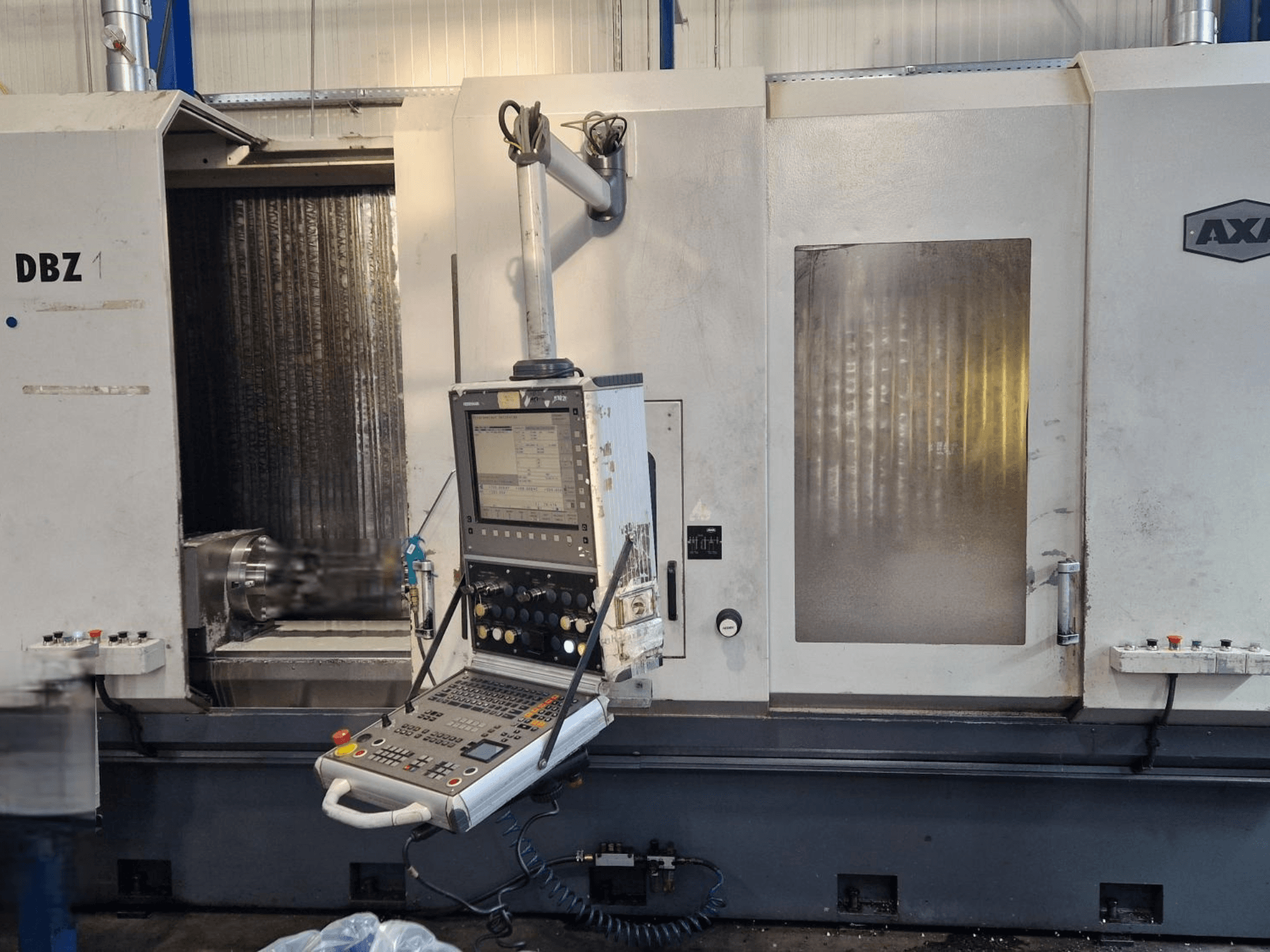

AXA - DBZAT-MIL-AXA-2010-00001

• Horas de funcionamiento del husillo: 36 604 h (verificadas mediante imagen)

• Horas de funcionamiento: 40 049,8 h

• Horas de máquina encendida: 81 189 h

• Recorrido del eje X: 2 × 750 mm (funcionamiento pendular)

• Rango de desplazamiento del eje Y: 500 mm

• Rango de desplazamiento del eje Z: 600 mm

• Superficie de sujeción / Tamaño de la mesa: 1 350 × 500 mm a la derecha y a la izquierda (2x)

• Carga máxima de la mesa: 800 kg/m²

• Tipo de husillo: motor de eje hueco, refrigerado por agua

• Rango de velocidad del husillo: 30 - 8.000 rpm (máx. 10.000 rpm según especificaciones / Nmáx. 12.000 rpm)

• Potencia del husillo (40 % de ciclo de trabajo): 30,0 kW

• Potencia del husillo (100 % de ciclo de trabajo): 20,0 kW

• Par del husillo (40 % de ciclo de trabajo): 143,2 Nm

• Par del husillo (100 % de ciclo de trabajo): 95,5 Nm

• Portaherramientas: SK 40

• Capacidad del cambiador de herramientas: 22 posiciones (tipo placa/disco)

• - Diámetro máximo de la herramienta: 85 mm (135 mm con espacios adyacentes libres)

  - Longitud máxima de la herramienta: 400 mm

  - Peso máximo de la herramienta: 8 kg (con L = 400 mm) / 5,5 kg (con L = 200 mm)

  - Avance rápido en el eje X: 25 m/min

  - Avance rápido en el eje Y: 25 m/min

  - Avance rápido en el eje Z: 20 m/min

  - Tensión de conexión eléctrica: 3x 400 V / 230 V / N / PE, 50 Hz

  - Carga conectada: 55 kVA

  - Fusible de seguridad: máx. 100 A

  - Tensión de control: 24 V

• Dimensiones totales: 4500 × 2250 × 2700 mm

• Cambiador de herramientas: cambiador de herramientas de tipo placa

• Diseño/configuración: Columna móvil; Áreas de trabajo izquierda/derecha (mecanizado pendular)

• Seguridad/cerramiento: puerta de mantenimiento

Equipamiento adicional

• Mesa giratoria NC RTA 200 con contra-cojinete hidráulico (4.º eje)

• Sistema de sujeción: sistema hidráulico para las zonas de trabajo derecha e izquierda, incl. unión giratoria para el 4.º eje

• Suministro interno de refrigerante (IKZ)

• Transportador de virutas

• Sistema de emulsión (líquido de refrigeración)

• Unidad de refrigeración (enfriador)

• Se ha montado un cuarto eje en uno de los lados de sujeción. Se incluye en el suministro.
