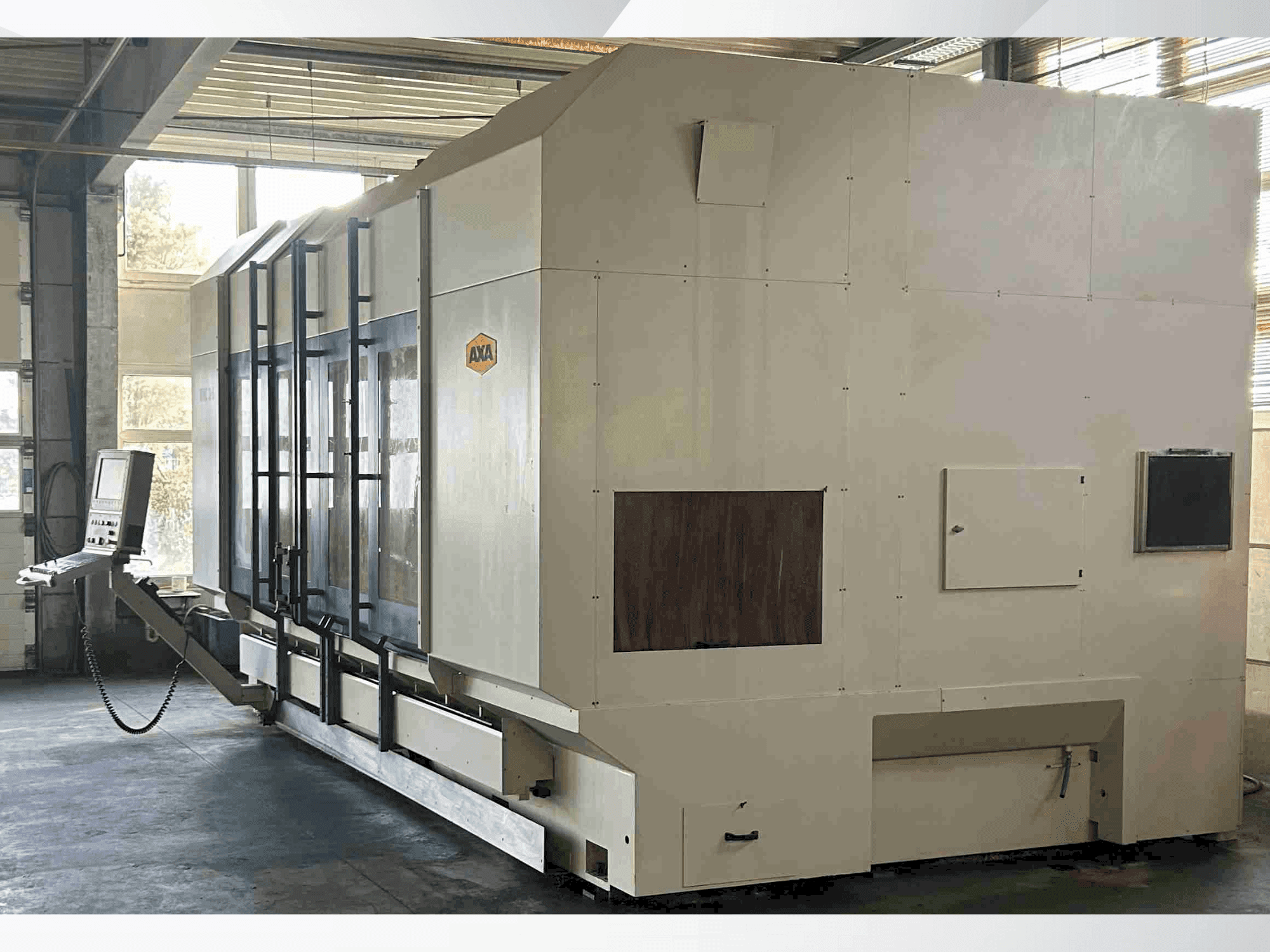

Este AXA VHC 3-3000 S de 5 ejes se fabricó en 2006. Un centro de mecanizado universal, que ofrece capacidades robustas para diversas tareas de mecanizado. Ideal para aquellos que buscan un rendimiento fiable en una máquina usada. Póngase en contacto con nosotros para obtener más información.
Resumen
- marca: AXA
- año: 2006
- MODELO: VHC 3-3000 S
- horas de producción: 12965
- tipo de aplicación: Fresado
- Ubicación: Alemania
- tipo de máquina: Centro de mecanizado universal
- Marca de unidad de control: HEIDENHAIN
Información técnica - AXA VHC 3-3000 S
Unidad de control
- Marca: HEIDENHAIN
- Modelo: iTNC 530
Transmisión principal
- Rango de velocidad de husillo: 6000 (-15000) 1/MIN
- Cono de adaptación: SK 40 (HSK-A63)
- Número de ejes: 5
Recorrido
- Recorrido Eje X: 2940 mm
- Avance rápido Eje X: 40 m/min
- Recorrido Eje Y: 700 mm
- Avance rápido Eje Y: 30 m/min
- Recorrido Eje Z: 850 mm
- Avance rápido Eje Z: 30 m/min
- Recorrido Eje C: +/-100º MM
Mesa de trabajo
- Carga de mesa de trabajo: 1200 kg
Herramientas
- Cambiador de herramientas: 36
- Diámetro máximo de herramientas: 85 (with adjacent free slots 135 mm)
- Longitud máxima de herramienta: 400 mm
Equipamiento adicional
- - Las máquinas vienen con eje C y un cabezal de eje b +/-100º.
Información adicional
- Beneficios técnicos de la máquina:
- - Máx. Par al 40%: 143 (-255) nm
- - Máx. Potencia al 40%: 30 (40) kw
- - Suministro de refrigerante a través del husillo 40 bar
- - Máx. Fuerza de avance: 9000 n
- - Recorrido del eje x: 1760 - 9000 mm
- - Recorrido pendular: aprox. Recorrido x/2 - 500 mm
- - Recorrido del eje y (horizontal/vertical): 700 (900) mm
- - Recorrido del eje z (horizontal/vertical): 850 (950) mm
- - Distancia mesa a nariz de husillo (horizontal/vertical): 250 - 1100 mm / 40 - 890 mm
- - Ranuras en t, ranura central como ranura de alineación h7: 14 h9 mm
- Beneficios cualitativos de la máquina:
- - Distancia entre ranuras en t: 160 mm
- - Sonda 3d: rmp 60 renishaw
- - Sonda herramienta: tt140 heidenhain
- - Cabezal giratorio nc, ajustable sin escalonamiento, rango de giro ± 100°.
- - Margen de giro eje b: ± 90°.
- - Bloqueo: 2. 5° (1°, continuo)
- - Min. Tiempo de cambio de herramienta: 5 seg.
- - Precisión de posicionamiento por encima de 1000 mm: ± 0. 015 (0. 0075) mm
- - Repetibilidad: ± 0. 005 mm
- - Fresado en st 60 máx. : 800 cm³/min
- - Máquina aún bajo tensión / Taladrado en St 60 máx: Ø 35 mm/ Corte de rosca en St 60 máx.: M 30/ Peso adicional por metro de recorrido X: aprox. 2500 kg/ Peso de la máquina base (X = 1760): aprox. 14500 kg/ Altura de trabajo: min. 40 mm máx. 890 mm (vertical)/ mín. 250 mm máx. 1100 mm (horizontal)/ Potencia de accionamiento: El motor de eje hueco de CA proporciona una potencia de 30 kW/143 Nm a 40% ED./ Velocidad del husillo: El husillo tiene un rango de velocidad de 30-6.000 U/min./ Cambiador de herramientas: Dispone de un almacén de cadena con 22 ranuras para herramientas (SK40 DIN69871A/69872 A)./ Dimensiones: Peso: aproximadamente 16,500 kg./ Dimensiones (L×B×H): aproximadamente 5,7 m×3,9 m×3,4 m (+1,7 m para el transportador de virutas)./ Encapsulado del espacio de trabajo: Para el encapsulado se utiliza una cubierta de fuelle con láminas de chapa./ Ampliación de la carrera del eje Y a 900 mm y de la carrera del eje Z a 950 mm/ Funcionamiento de la lanzadera con una placa de lanzadera fabricada en aluminio, que incluye una ventana de visualización y un interruptor de seguridad./ Ampliación del almacén de herramientas a 36 ranuras para herramientas/ Sujeción hidráulica para el portaherramientas SK 40/ Cabezal giratorio NC de 1 eje posicionable de forma continua con un rango de ±100∘/ y programable en pasos de 0,001∘/ Mayor potencia de accionamiento con un motor de eje hueco de CA (nº 111). La potencia máxima es de 27 kW/100% ED o 40 kW/40% ED. El par máximo es de 127 Nm/100% ED o 191 Nm/40% ED./ Velocidades de husillo aumentadas con una gama de 30-12.000 U/min con lubricación por nebulización de aceite/ Suministro de refrigerante a través del husillo, que incluye un depósito externo de 400 litros con un sistema de filtro de banda de papel y una bomba de alta presión. Puede proporcionar hasta 40 bar de presión. Esta opción requiere la opción de transportador de virutas/ Un transportador de virutas de cinta articulada (izquierda o derecha) con un depósito de refrigerante integrado de 200 litros y una bomba para refrigeración externa/ Una mesa giratoria NC de 5º eje RTA 4L-800 con un diámetro de placa frontal de 1000 mm. La mesa está diseñada para una configuración horizontal con sujeción hidráulica/ La RTA está integrada para estar nivelada con la mesa rígida/ Un sistema de control Heidenhain iTNC 530, combinado con un control de accionamiento digital y una pantalla TFT de 15"/ Una sonda de contacto 3D (Renishaw RMP 60) para la medición de herramientas, que se almacena en el almacén de herramientas y puede cambiarse automáticamente. El software de la sonda se utiliza para la determinación del punto cero y la posición, el centrado y la alineación eléctrica de la pieza/ Un sistema de sonda de contacto de herramientas (Heidenhain TT 130) para medir longitudes y radios de herramientas, que puede montarse en el área de mecanizado y mide con una herramienta fija o giratoria.
Beneficios de la máquina
Más información
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
