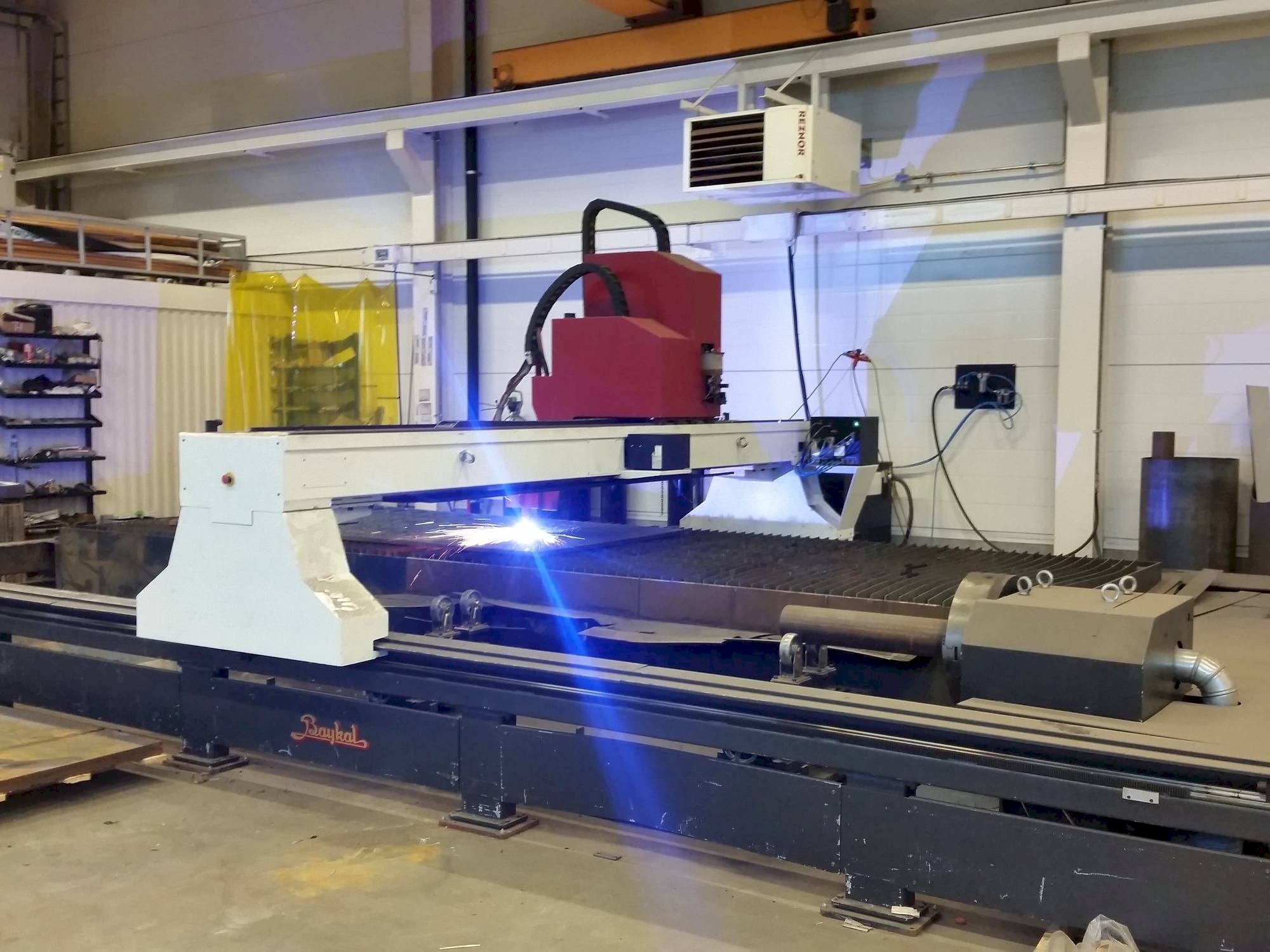

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Beneficios de la máquina

Ventajas cualitativas de la máquina

• La mesa de corte se construye independientemente del travesaño y del bastidor de la máquina, para lograr precisión de posicionamiento bajo cualquier peso sobre la mesa.
• El cabezal de corte dispone de sensores para el ajuste automático de la altura de corte del cabezal.
• Protección contra colisiones en el cabezal de corte por plasma, la máquina viene con equipo eléctrico para: 400v
• Mesa de corte seccionada integrada con sistema de extracción automático, trampillas de extracción que se abren en la superficie de trabajo para una mejor extracción, cabezal de corte por plasma : incluye cadena de tracción por cable
• " unidad de alimentación de plasma tipo alta definición, software de programación para anidamiento/optimización de piezas vía pc, regulador : salida única
• Consola de gas manual/automática para la selección de gases plasma y aditivos, unidad de filtro de aire de alta capacidad para la recogida de polvo y humos (opcional), paquete de mangueras : paquete de mangueras para la fuente de corte, suministro de gas : paquete de mangueras para el suministro de gas
• Un juego de consumibles (boquillas, electrodo, portaboquillas, colectores, etc. ), velocidad de posicionamiento: hasta 20 000 mm/min.
• Temperatura de trabajo : entre -10° c y +30° c, sistema de escape : cnc operado con escotillas neumáticas, ejes motory : lado izquierdo y derecho dos servomotores ac sin escobillas, ejes transversales y : doble cara mediante accionamiento de piñón y cremallera, eje motor x : servomotor ac sin escobillas, eje transversal x : mediante accionamiento de piñón y cremallera y engranaje
• Funcionamiento eje y : funcionamiento longitudinal bilateral, funcionamiento eje x : funcionamiento transversal bilateral, guiado eje y : guías lineales, guiado eje x : guía lineal, guiado eje x : guía lineal
• Fuente de plasma : hypertherm hydefinition plasma hpr260xd con, consola auto gas, control : technos pc12 ( made in usa ) windows based, paquete de software : lantek nesting software for pc ( lantek expert ii )

Ventajas técnicas de la máquina

• Función de corte de tubos Ø50-600mm
• Cabeza biselada
• Unidad de taladrado y roscado de 6 estaciones, taladrado máx. Ø20mm, roscado máx. Ø16mm
• Panel de control fijo en lugar de panel en la barra de corte, situado en el lado izquierdo de la máquina vista de frente.
• Anchura de corte : 2200mm
• Longitud de corte : 6400mm
• Servoaccionamiento sincronizado de doble cara en el eje y = movimiento longitudinal del cabezal de corte
• Servoaccionamiento sincronizado único en el eje x = movimiento transversal del cabezal de corte
• Servomotores de ca (sin escobillas)
• Rápida velocidad de posicionamiento de 20 m/min con una precisión de posicionamiento de ± 0,05 mm
