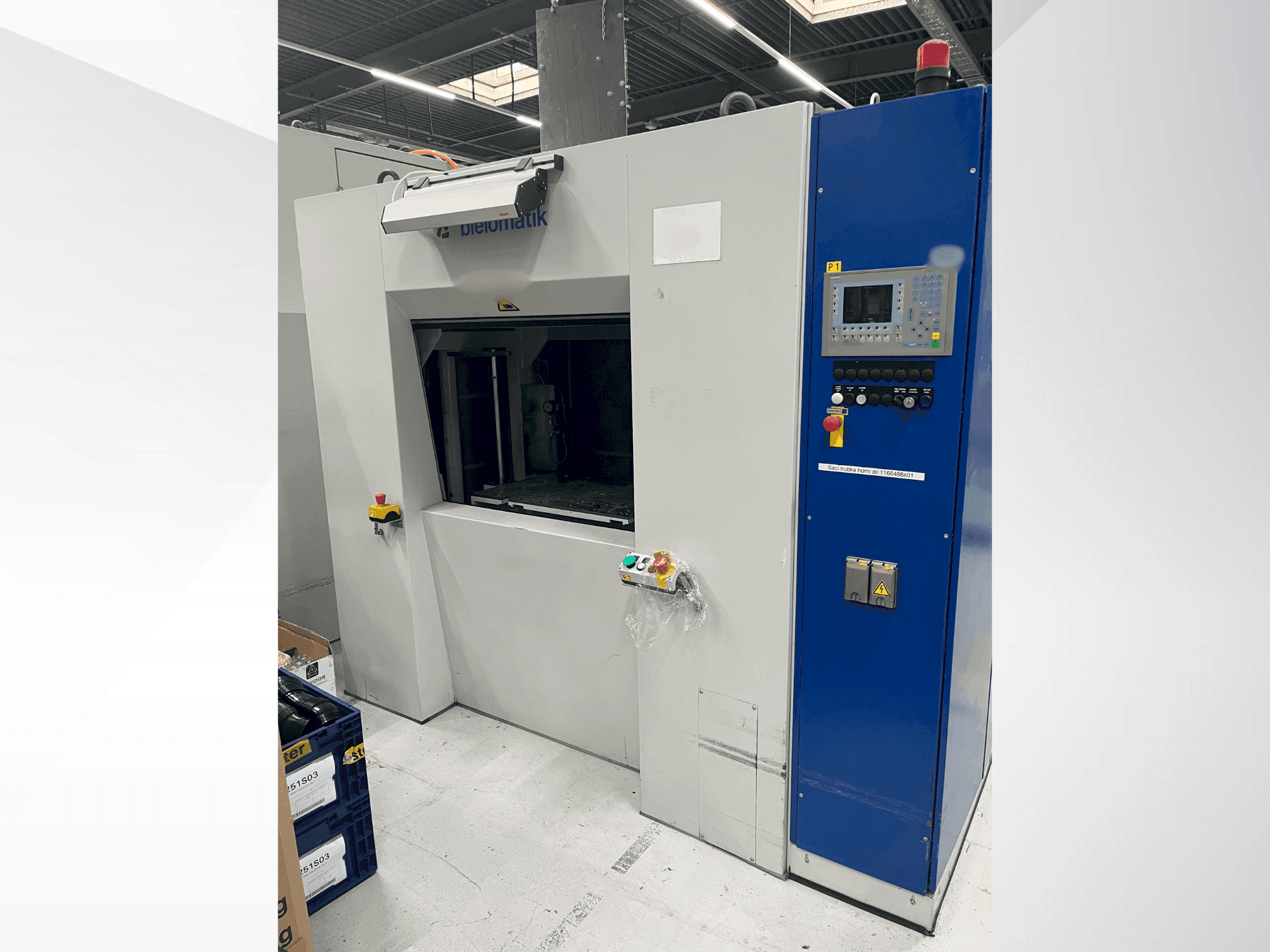

bielomatik - K3212DE-OTH-BIE-2014-00002

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Área de sujeción de la mesa elevadora: máx. 920 mm x 530 mm
• Área de sujeción de la unidad de vibración: máx. 900 mm x 540 mm
• Amplitud (consigna): 0. 3-1. 2 mm con una resolución de ± 0. 01 mm
• Tolerancia, ajustable en pasos: ± 0. 1 mm a ± 0. 4 mm
• Gama de frecuencias: aprox. 170 hz - 240 hz
• Fuerza de soldadura: máx. 11400 n
• Fuerzas de accionamiento: hasta máx. 2 x 10700 n
• La amplitud debe ajustarse aproximadamente 0,2 mm por debajo de la holgura mínima de las piezas de soldadura para evitar daños en la unidad de vibración.
• Los tiempos de ciclo dependen de varios factores, como la calidad y uniformidad de las piezas de soldadura, el mantenimiento de la máquina y la disponibilidad de piezas de soldadura.

Ventajas técnicas de la máquina

• Tensión nominal: 3 fases / 380 v
• Frecuencia: 50 hz
• Corriente a plena carga: 25 a
• Fusible de protección de la fuente de alimentación: 32 a
• Poder de corte en cortocircuito: 10 ka
• Equipo eléctrico: 17 kva
• Tensiones de control: ac 230 v / dc 24 v
• Superficie necesaria: aprox. 5600 x 4800 mm
• Mesa elevadora (carrera vertical): máx. 500 mm
• Ancho de apertura: máx. 705 mm

Más información

Máquina aún en marcha
