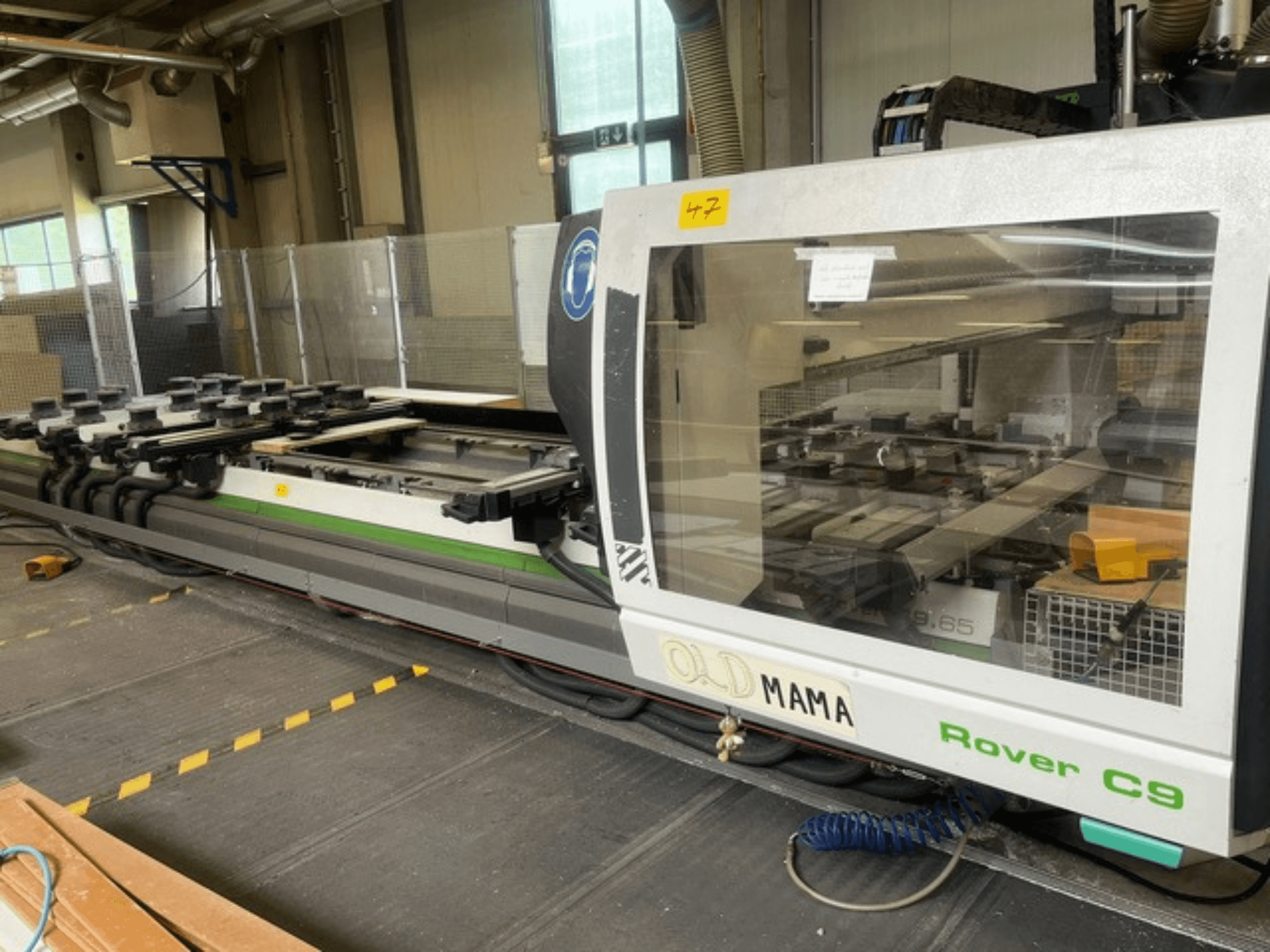

BIESSE - Rover C 9.65DE-CNC-BIE-2006-00001

• Sistema de accionamiento eje X: piñón y cremallera

• Accionamiento eje Y: husillo a bolas

• Accionamiento eje Z: husillo a bolas

• Sistema de guiado: guías lineales con recirculación de bolas

• Motores: motores sin escobillas con accionamientos digitales

• Formatos de programación: DXF y CID3

• Tipo de husillo principal Unidad de mecanizado de 5 ejes interpolantes

• Potencia del husillo S1: 8 kW a 12000 rpm

• Potencia del husillo S6: 9 kW a 12000 rpm

• Velocidad máxima del husillo: 22000 rpm

• Interfaz de herramienta: HSK F63

• Rotación del eje C 360° continuo

• Velocidad del eje C: 13,5 rpm

• Rotación del eje B: ±100° (posicionamiento) / ±98° (interpolación)

• Velocidad eje B: 13,5 rpm

• Velocidad de avance del eje Z: 30 m/min

• Sistema de vacío: vacío multizona con conexiones a ambos lados

• Capacidad de la bomba de vacío: 250 m³/h (50 Hz) / 300 m³/h (60 Hz)

• Mesa de trabajo: Sistema ATS con soportes modulares

• Número de soportes de piezas 10

• Número de soportes modulares 40

• Tamaño del módulo: 132 x 132 x H41,5 mm

• Tamaño del módulo de vacío: 132 x 146 x H74 mm / 132 x 54 x H74 mm

• Altura total del módulo: 115,5 mm

• Sistema de sujeción: vacío y neumático (Uniclamp opcional)

• Fuerza de sujeción Uniclamp: 220 kg a 7 bar

• Longitud mínima de la pieza (Uniclamp) 140 mm

• Unidad de taladrado: BH 42 L

• Husillos de taladrado vertical: 29

• Husillos de taladrado horizontal: 6 (doble salida)

• Diámetro de la sierra de ranurar: 120 mm

• Velocidad del husillo de taladrado: hasta 6000 rpm

• Cambiador de herramientas: de cadena

• Capacidad del cambiador de herramientas: 22 posiciones

• Distancia entre herramientas: 180 mm

• Diámetro máximo de la herramienta (carga completa) 175 mm

• Diámetro máx. de herramienta (simple) 250 mm

• Longitud máxima de la herramienta: 268 mm

• Peso máximo de la herramienta: 7,5 kg

• Peso total de la herramienta: 100 kg

• Cambiador de herramientas Pick-up: 1 posición

• Peso máx. herramienta pick-up: 8 kg

• Alimentación eléctrica 380/400/415 V 50/60 Hz

• Inversor para husillo: hasta 14 kW

• Sistema de refrigeración: unidad de refrigeración líquida para electromandrinos (1600 W)

• Sistema de lubricación: lubricación centralizada automática

• Sistema de seguridad: Conformidad CE con alfombras de seguridad, protecciones y paradas de emergencia

• Extracción de virutas: transportador de virutas integrado

En 2023, la máquina recibió un nuevo cabezal de husillo de 5 ejes HS552 A HD 0S2 + ES360 F63 9 kW
