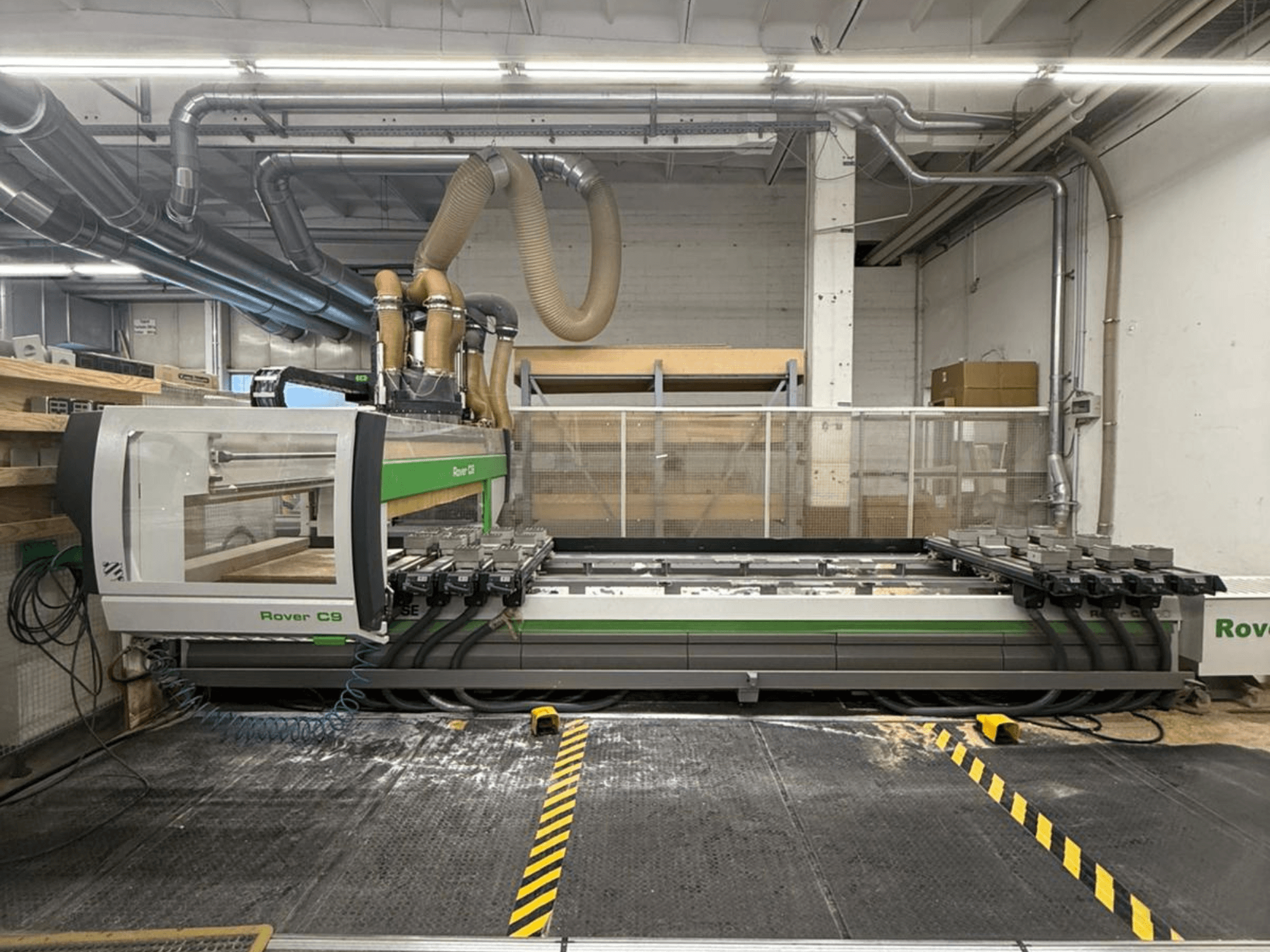

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Mesa de trabajo y sujeción

• 8 portaplacas ATS (L = 1525 mm) y 24 guías de deslizamiento

• Posicionamiento automático de portaplacas y guías de deslizamiento (EPS X-Y)

• Sistema de bloqueo neumático, dividido en 2 zonas de trabajo en X

• 8 topes de referencia traseros, carrera 115 mm

• 8 topes, carrera 140 mm, posicionados a 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 topes, carrera 140 mm, posicionados a 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 topes laterales, carrera 140 mm (2 izquierda + 2 derecha), con sistema neumático

• 4 topes centrales desmontables, carrera 140 mm (2 izquierda + 2 derecha), con sistema neumático

• Sensor de detección de topes bajados

• Sistema neumático para soportes de barras elevadoras

• 6 soportes de barras elevadoras para facilitar la carga (módulos H = 74 mm)

Vacío

• Sistema de vacío para una bomba de 250 m3/h

• Bomba de vacío de paletas rotativas de 250 m3/h para sistema de vacío estándar

Unidades de mecanizado y configuración

• Composición C3-A1:

  • Dispositivo para el montaje de deflectores de virutas con sensores neumáticos o inductivos en una unidad de mecanizado de 5 ejes

  • Brida para el montaje de unidades en una unidad de trabajo con 5 ejes interpolantes (unidades utilizables sólo cuando el husillo eléctrico está en posición vertical)

• Composición C3-P2:

  • Carro Z adicional para unidades de trabajo posteriores, controlado por un eje Z independiente

  • Cabezal de taladrado BH 42 L

  • Cambiador de herramientas de cadena con 22 posiciones (distancia entre ejes de 180 mm)

  • Pinza de hierro para deflector de virutas con sensor neumático o inductivo, posicionado en el cambiador de herramientas de cadena

  • Desviador de virutas RH con sensor inductivo para husillo eléctrico estándar o husillo eléctrico de 5 ejes de 15 kW (requiere dispositivo para desviador de virutas; requiere brida para unidades de montaje cuando se utiliza un husillo eléctrico de 5 ejes; requiere eje C cuando se utiliza un husillo eléctrico estándar)

Sistemas

• Sistema de lubricación automática

• Unidad de control con 5 ejes interpolantes

Equipamiento adicional

• Cinta transportadora para retirar virutas y piezas de desecho (transportador de virutas)

• Unidad de refrigeración líquida para sistemas refrigerados por líquido (puede refrigerar dos husillos eléctricos, o un husillo eléctrico más un cabezal de taladrado refrigerado por líquido)

Nota: Los datos técnicos y las descripciones proceden de la confirmación original del pedido y tienen carácter meramente informativo; no son vinculantes.
