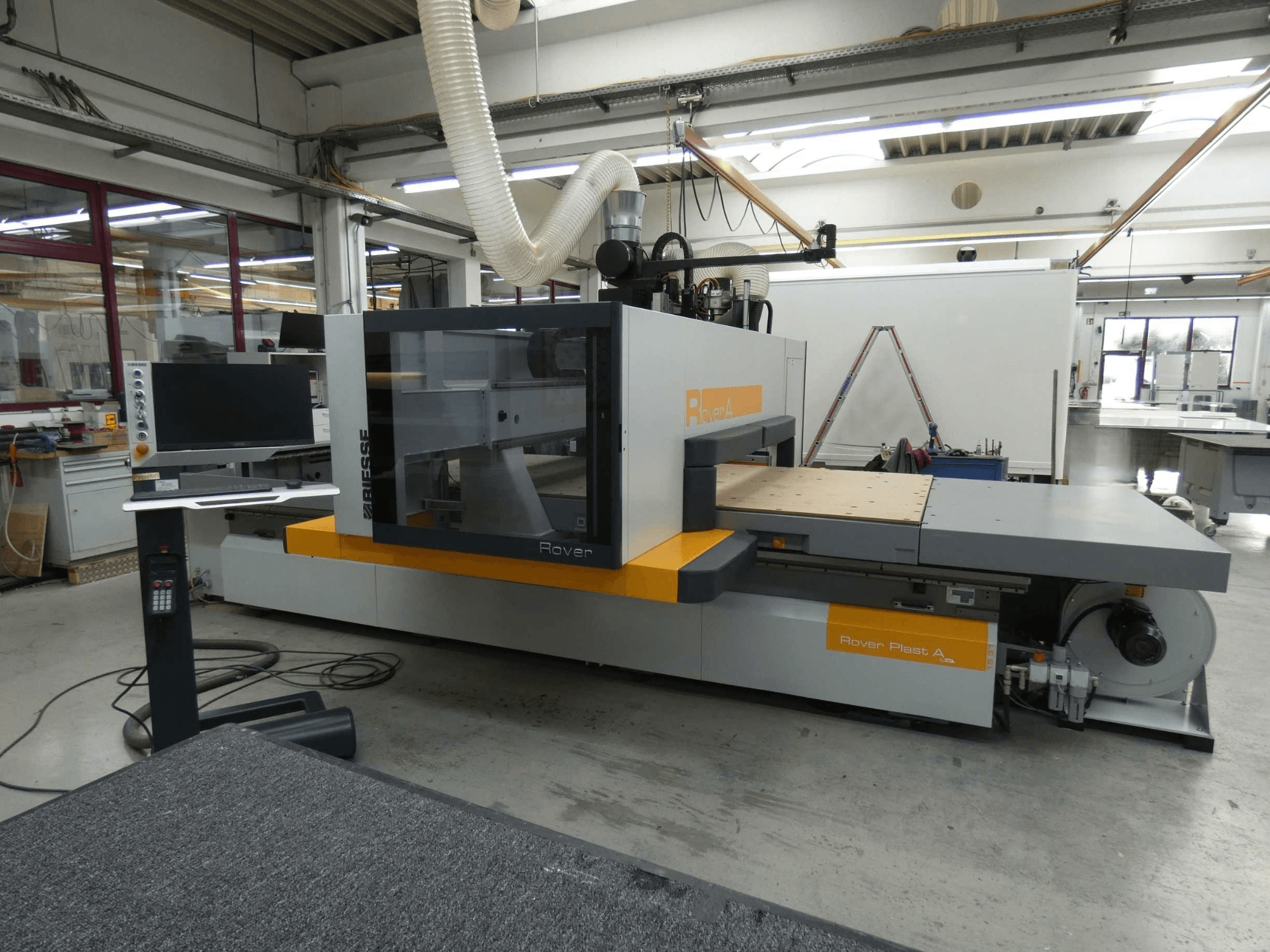

BIESSE - ROVER PLAST A FT 1224DE-CNC-BIE-2023-00001

• Área de trabajo / Dimensiones de la mesa: X = 2465 mm, Y = 1260 mm

• Recorrido del eje Z: 378 mm

• Velocidad máxima de los ejes: X = 85 m/min, Y = 60 m/min, Z = 20 m/min

• Paso máximo de la pieza en el eje Z: 200 mm (170 mm con brazo barrido)

• Tipo de mesa de trabajo: mesa con capa fenólica FT PLUS con disposición en cuadrícula de 30 mm y placa base de MDF de 12 mm

• Sistema de vacío: sistema de vacío multizona (4 zonas independientes)

• Bomba de vacío: 1 bomba de vacío de levas de 250 m³/h (funcionamiento en seco, sin mantenimiento)

• Unidad de mecanizado: unidad de mecanizado de 5 ejes de interpolación, 13 kW (17,4 HP) S6 / 11 kW S1, adaptador HSK F63, refrigerada por líquido, hasta 20 000 rpm

• Ángulos de los ejes: eje C con rotación continua de 360°, eje B de +/- 150°

• Unidad de refrigeración: sistema de refrigeración por líquido (consumo de 1 600 W) para el electrohusillo

• Cambiador de herramientas / almacenes:

• Cambiador de herramientas lateral lineal de 13/16 posiciones montado en el bancada de la máquina

• Cambiador de herramientas giratorio de 8 posiciones montado en el carro X

• Sistemas de medición: Preajustador digital de la longitud de la herramienta (para diámetros de hasta 130 mm)

• Software: control BH660 basado en PC con WRT (Windows Real Time), bSolid (CAD/CAM 3D), módulos de mecanizado bSolid de 3 y 5 ejes, bNest (módulo de anidamiento) y módulo de importación de archivos bSolid

• Características adicionales:

• Tira de luces LED para la iluminación de la zona de trabajo y proyector LED en forma de L para el posicionamiento de la ventosa

• Ionizador para reducir la carga estática en los plásticos

• Sistema de lubricación de herramientas (niebla de aire y aceite) para el mecanizado de materiales no ferrosos

• Mando a distancia con cable

• Adaptadores Uniclamp (4 uds.) y dispositivos de sujeción Uniclamp (4 uds., H = 74 mm)

• Módulos de vacío: 6 unidades (132 x 146 x 74 mm), 4 unidades (132 x 75 x 74 mm), 4 unidades (132 x 54 x 74 mm)

• Soplador de cojín de aire para facilitar la carga y descarga

• Lector de códigos de barras (1D inalámbrico)

• SAI de respaldo para el ordenador de la máquina (7-10 min de autonomía)

• Alimentación eléctrica: 400 V / 50 Hz, trifásica (sin conductor neutro), tolerancia de tensión de +/-10 %

Norma de seguridad: CE / UKCA con sistema de seguridad «Full Bumper» y carcasa protectora
