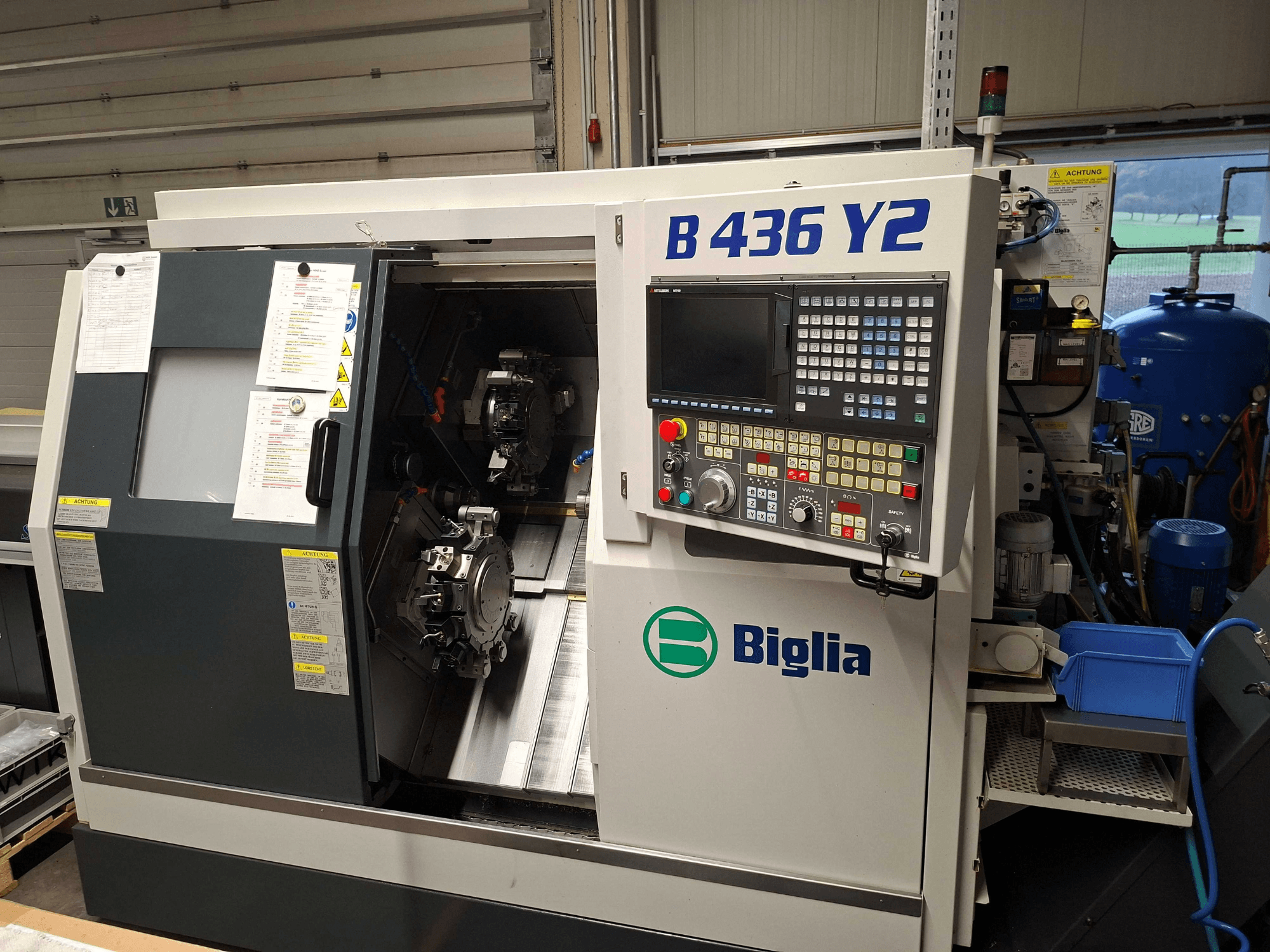

Biglia - B.436-Y2 AT-TUR-BIG-2016-00001

• Diámetro máx. de la barra: 36 mm

• Tubo de puntería 37,5 mm

• Nariz del husillo: 115 mm

• Tubo de tracción: 46 mm

• Potencia continua del motor: 7,5 kW

• Potencia continua disponible desde: 1700 rpm

• Par máximo: 62 Nm

• Área de empuje del cilindro 75 cm²

• Carrera del cilindro (máx.) para sujeción: 26 mm

• Carro longitudinal (eje Z1)

  • Carrera máx: 300 mm

  • Diámetro/ paso del husillo de bolas: 25/10 mm

  • Avance rápido máx: 30 m/min

• Carro transversal (eje X1)

  • Carrera máx.: 85 mm

  • Diámetro/ paso del husillo de bolas: 25/5 mm

  • Avance rápido máx: 15 m/min

• Carro vertical (eje Y1)

  • Carrera máx: 50 (+25/-25) mm

  • Diámetro/paso del husillo de bolas: 25/5 mm

  • Avance rápido máx: 15 m/min

• Carro longitudinal (eje Z2)

  • Carrera máx: 300 mm

  • Diámetro/paso del husillo de bolas: 25/10 mm

  • Avance rápido máx: 30 m/min

• Carro transversal (eje X2)

  • Carrera máx.: 85 mm

  • Diámetro/ paso del husillo de bolas: 25/5 mm

  • Avance rápido máx: 15 m/min

• Carro vertical (eje Y2)

  • Carrera máx: 50 (+25/-25) mm

  • Diámetro/paso del husillo de bolas: 25/5 mm

  • Avance rápido máx: 15 m/min

• Carga conectada: 11 kW / 40 kVA / 70 A / 3 x 400 V

• Presión de funcionamiento: 4,8-6,9 bar

• Consumo máx. de aire (alimentación) 0,10 m³/min (orientativo)

• Espacio ocupado (con transportador de virutas) L x P aprox.: 3682 x 1430 mm

• Altura total (máx.) 1900 mm

Equipamiento adicional

• Soporte de barra de mandrinar de alta precisión Ø25 mm con refrigerante interno (Oesterle)

• Manguito reductor de precisión D=25/16 (Oesterle)

• Manguito reductor de precisión D=25/12 (Oesterle)

• Manguito reductor de precisión D=25/06 (Oesterle)

• Portapinzas ER20, mango D=25 mm (Oesterle)

• Portapieza de precisión para herramienta de separación SH26 mm, izquierda, altura 70 mm

• Cabezal de taladrado y fresado radial ER20 con refrigerante interno, 1:1, 6000 rpm (MT)

• Cabezal de taladrado y fresado radial ER20 con refrigerante interno, 1:2, 12.000 rpm (MT)

• Portaherramientas de torneado exterior, 1ª cara 16x16 / 0088-00004 (Oesterle)

• Portaherramientas de torneado exterior acodado, 2º lado 16x16 / 0088-00006 (Oesterle)

• Bomba de alta presión de 40 bar con cartucho de filtro recambiable

• Pistola de refrigerante con bomba propia

• Portapinzas

La máquina funcionaba con lubricante refrigerante Marca: Castrol Tipo: Hysol MB 50

La tensión del husillo principal y del contrahusillo es hidráulica y ajustable por presión. En el contrahusillo está montado un mandril de pinza con limitación de carrera. ¡El preajuste de la herramienta es una sonda de medición que sólo se utiliza para medir las herramientas! ¡También funciona correctamente! La presión del lubricante refrigerante es de 7 bar y puede aumentarse hasta un máximo de 40 bar mediante código M. ¡La extracción de la pieza de trabajo está instalada de forma fija en la máquina y se puede programar libremente! El cargador de barras está incluido. Según el manual de instrucciones, el cargador de barras puede manipular 1500 mm
