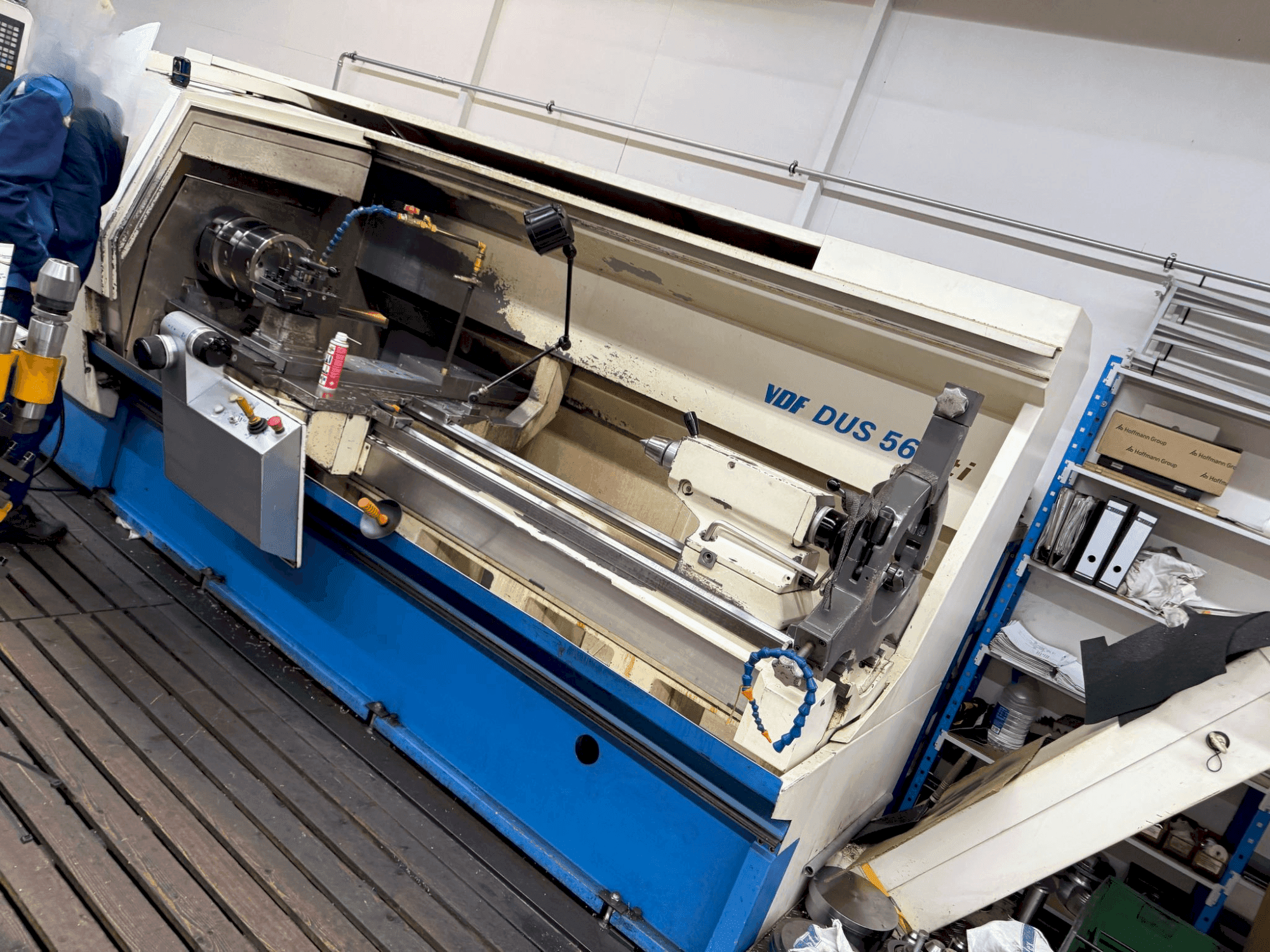

BOEHRINGER - VDF DUS 560 tiDE-TUR-BOE-2001-00001

Equipamiento adicional

• Pasos de rosca: Roscas métricas (longitudinales, planas y cónicas) mm 0,1-400

Ventajas de la máquina

Ventajas técnicas de la máquina

• Diámetro de circulación sobre bancada 570 mm /diámetro de circulación sobre carro enfrentado: 365 mm
• Movimiento del carro frontal 345 mm / movimiento del soporte superior: 125 mm / altura central sobre pista plana: 280 mm
• Anchura de la bancada: 380 mm / longitud de la guía de deslizamiento de la bancada: 520 mm / anchura del carro: 225 mm / longitud del carro de refrentado: 680 mm / anchura del soporte superior: 140 mm
• Diámetro de la pinola: 100 mm / carrera de la pinola: 190 mm / conicidad interna de la pistola: mk5/ ángulo central: 60 grados
• Dispositivo de sujeción y guiado: diámetro del disco frontal: 560 mm / diámetro de los platos de tres y cuatro garras: 250... 315 mm/diámetro de guía más grande de la mordaza fija: 315 mm / diámetro de guía mayor de la mordaza móvil: 160 mm
• Volado (distancia máxima del centro de gravedad): 200 mm/desde el borde delantero del dispositivo de sujeción: 400 kg/con contrapunto: 1000 kg/con mordaza de caballete y 1 mordaza de ajuste: 1300 kg/con mordaza de caballete y 2 mordazas de ajuste: 1600 kg
