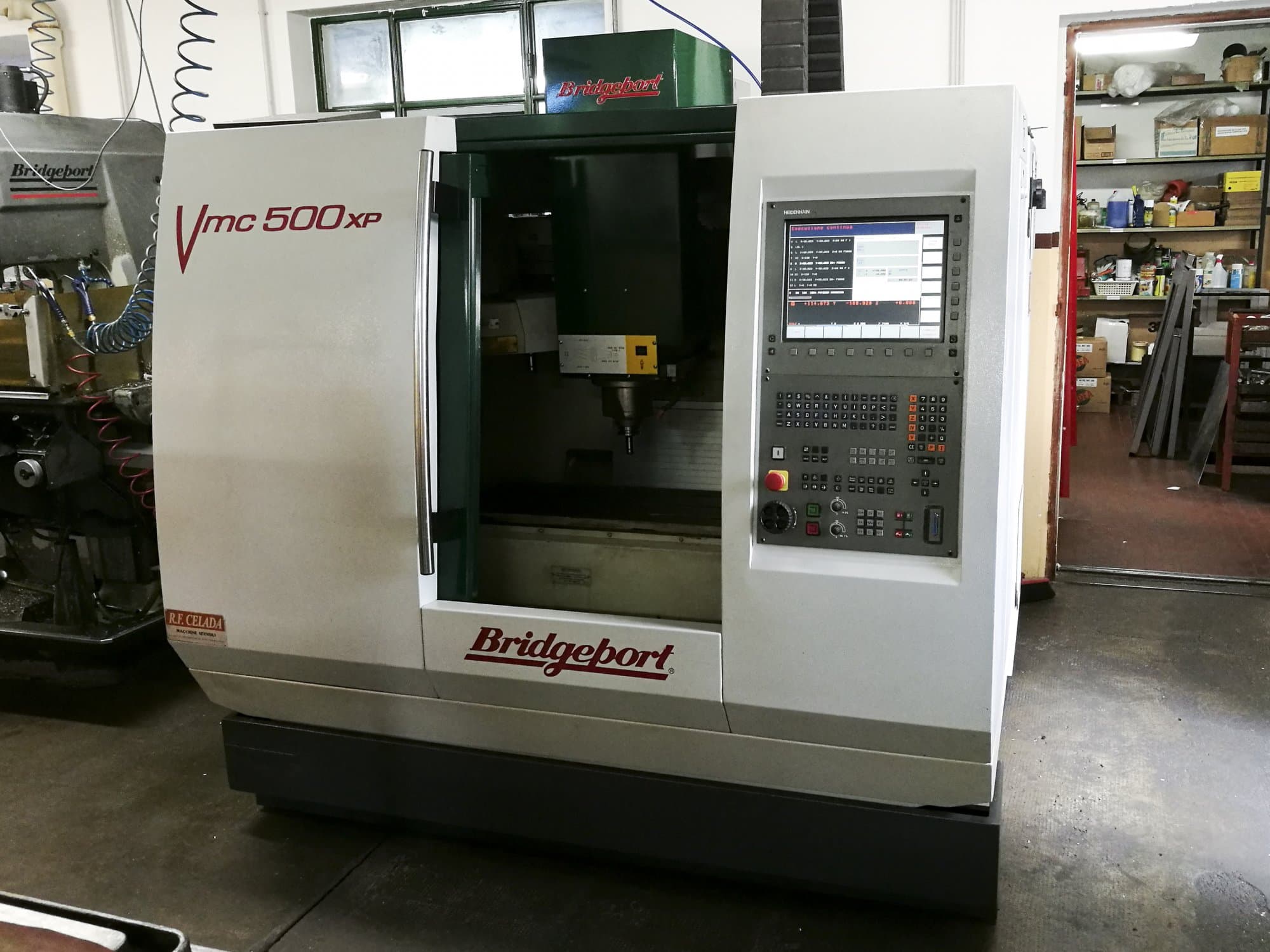

Bridgeport - VMC 500 XPIT-MIL-BRI-2003-00001

Datos generales

• Longitud de máquina: 2300 mm
• Ancho de máquina: 2100 mm
• Altura de máquina: 2290 mm
• Peso de máquina: 2500 kg

Unidad de Control

• Modelo: iTNC 530
• Marca: HEIDENHAIN

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 12000 1/min
• Potencia del motor de husillo: 10 kW
• Cono de adaptación: BT 40

Recorrido

• Recorrido Eje X: 500 mm
• Avance rápido Eje X: 43 m/min
• Retroceso Eje X: 0.05 mm
• Recorrido Eje Y: 340 mm
• Avance rápido Eje Y: 43 m/min
• Retroceso Eje Y: 0.06 mm
• Recorrido Eje Z: 520 mm
• Avance rápido Eje Z: 20 m/min

Mesa de trabajo

• Longitud exterior: 840 mm
• Ancho exterior: 360 mm
• Tamaño de ranuras en "T": 18 mm
• Número de ranura para herramientas: 3

Herramientas

• Cambiador de herramientas: 14
• Peso máximo: 6 kg
• Diámetro máximo de herramientas: 75 mm
• Longitud máxima de herramienta: 250 mm

Media

• Tipo de corriente principal: 380 V / 3 P / 50 Hz
• Consumo de energía: 10 kVA
• Presión de aire: 6 bar
