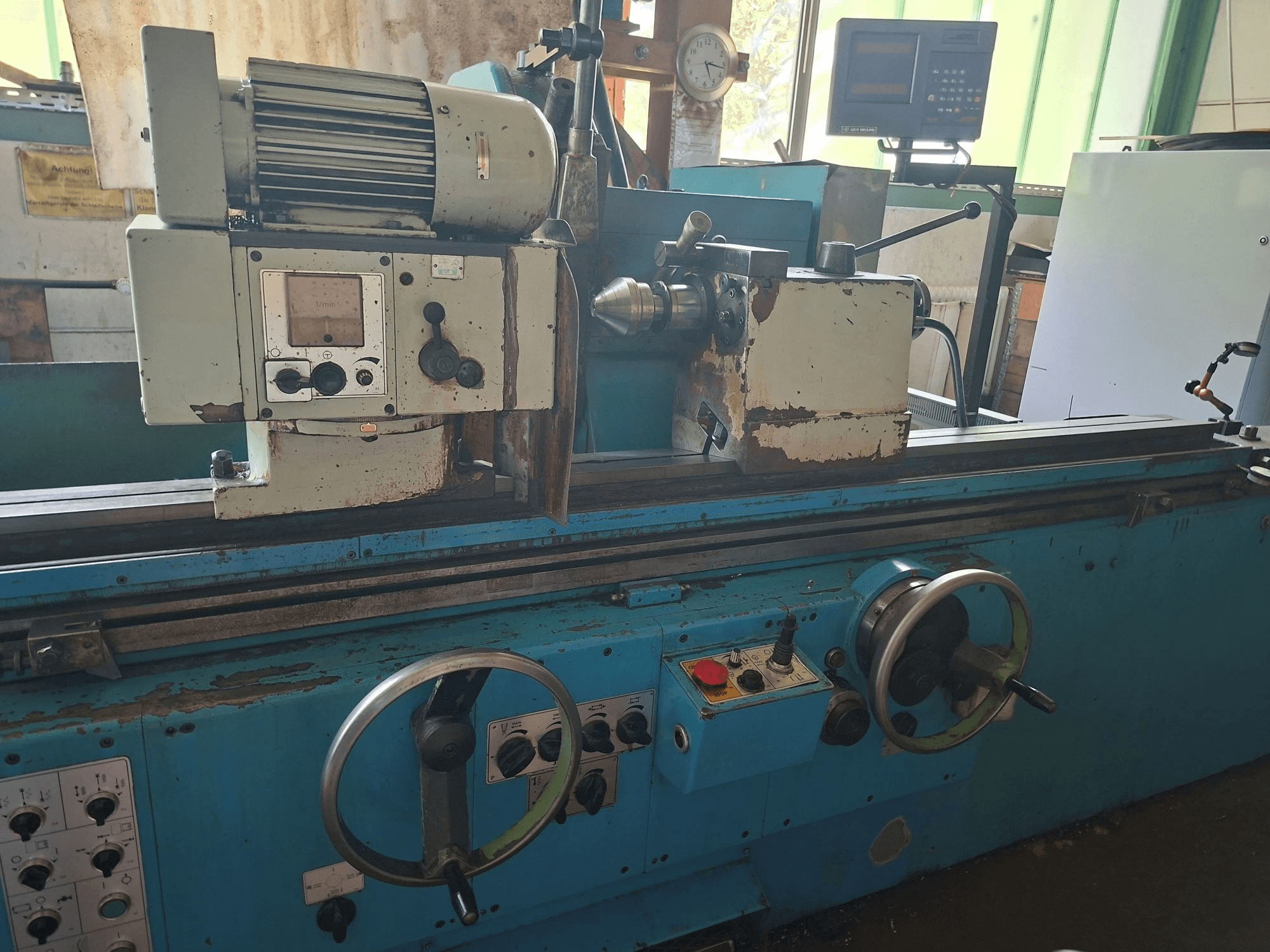

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Diámetro de giro: 500 mm

- Distancia entre centros: 2000 mm

- Dimensiones de la muela abrasiva (diámetro x anchura x agujero): 500 x 80 x 203 mm

- Diámetro del muela abrasiva tras un desgaste parcial: 380 mm

- Diámetro mínimo de giro rectificado con muela desgastada (380 mm): 70 mm

- Ancho máximo del disco de rectificado: 200 mm

- Ancho máximo del juego de muelas de varias piezas: 200 mm

- Suma máxima de los anchos individuales de las muelas en un juego de varias piezas: 200 mm

- Diámetro de giro en el soporte fijo abierto: 110 mm

- Conicidad del husillo del cabezal de trabajo: MORSE 5

- Conicidad del manguito del contrapunto: MORSE 5

- Diámetro del mandril de sujeción: 200 mm

- Diámetro de giro con el contrapunto cerrado: 110 mm

- Diámetro interior del manguito para el husillo de rectificado interior: 100 mm

- Ángulo de giro del cabezal de trabajo: +95° / -5°

- Ángulo de giro del cabezal de muela: ±45°

- Ángulo de giro de la mesa superior con una distancia entre centros de 2000 mm: +5° / -3°

- Peso de la máquina con accesorios estándar (con una distancia entre centros de 2000 mm): 6700 kg

- Velocidades del husillo del cabezal de trabajo (variables de forma continua): 18–112 min⁻¹ / 90–560 min⁻¹ (1.ª fila / 2.ª fila)

- Recorrido longitudinal mínimo de la mesa: 1 mm

- Recorrido longitudinal máximo de la mesa (con una distancia entre ejes de 2000 mm): 2290 mm

- Desplazamiento transversal del cabezal de rectificado: 415 mm

- Desplazamiento rápido hidráulico del cabezal de rectificado: 60 mm

- Velocidad de la mesa (variable de forma continua): 0,05 - 4 m/min

- Desplazamiento transversal del cabezal de muela por avance automático: 0,2 mm/ø

- Desplazamiento transversal del cabezal de rectificado por avance automático para rectificado de precisión: 0,15 mm/ø

- Avance automático del cabezal de rectificado en los cambios de sentido de la mesa para rectificado en profundidad: 0,0005–0,01 mm/ø

- Avance automático del cabezal de muela en los cambios de sentido de la mesa para el rectificado transversal: 0,005–0,05 mm/ø

- Velocidad de avance automático del cabezal de muela durante el rectificado en profundidad: 1 mm/min

- Velocidad de avance para el avance de desbaste: 0,015 mm/min

- Potencia total necesaria de los motores eléctricos: 16 kVA

- Potencia del motor del cabezal de muela: 9,5 kW

- Peso máximo admisible de la pieza de trabajo entre puntas: 300 kg

- Peso máximo de la pieza en voladizo (incluido el dispositivo de sujeción): 60 kg

- Avance de la mesa: 6 m/min
