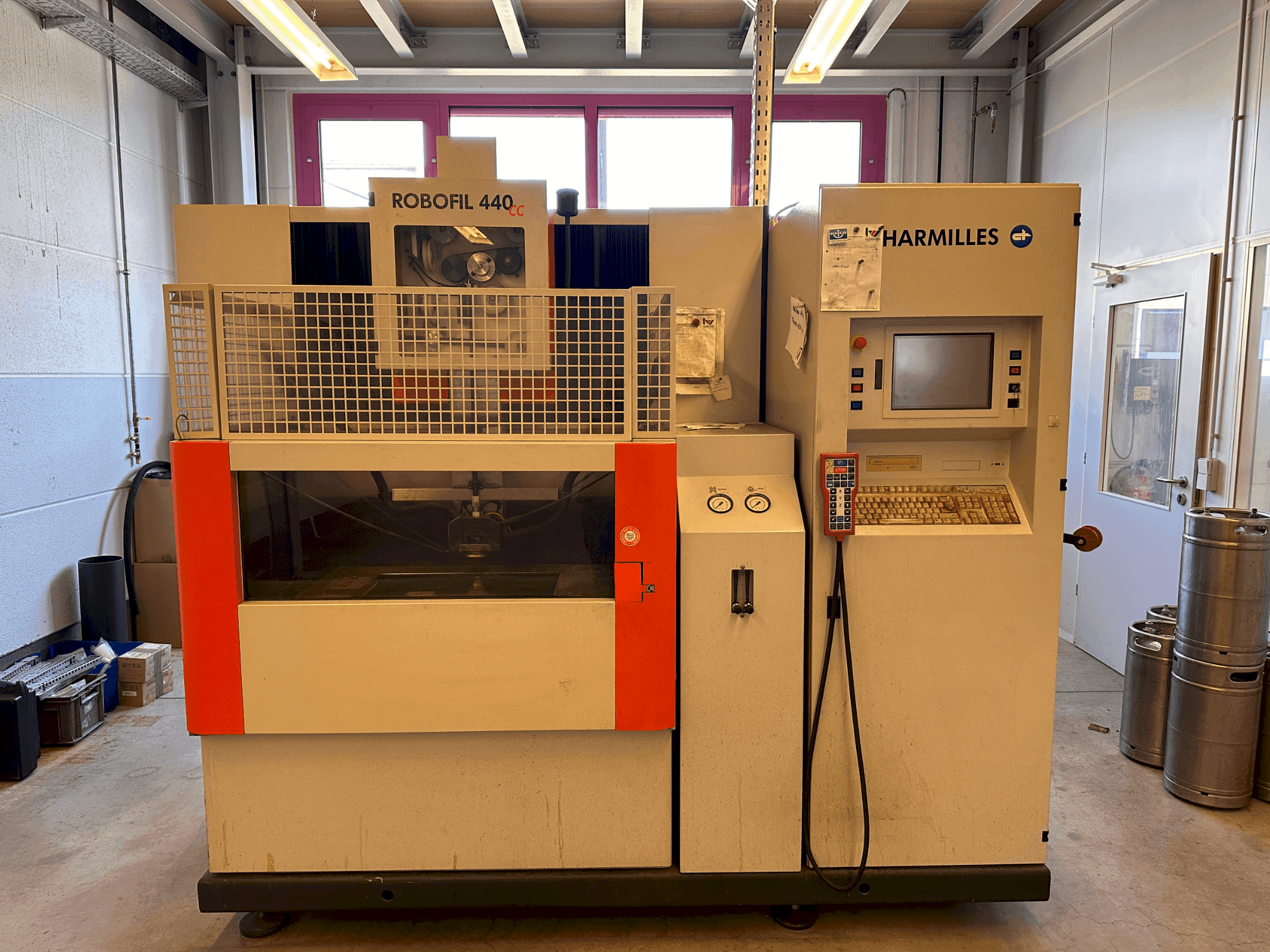

Vista frontal de la máquina CHARMILLES Robofil 440 CC

CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001

35.000 €
Precio GINDUMAC
(Ex works)

720 € / mes

Obten un presupuesto oficial
Visita la máquina
haz una contraoferta
Descargar PDF

¿Tiene más preguntas? ¡Contáctenos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Contacta por Whatsapp
Mostrar en idioma original

Esta CHARMILLES Robofil 440 CC de 3 ejes se fabricó en 2007 y presenta un diseño robusto con un peso total del sistema de 4450 kg cuando está llena de dieléctrico. Puede manipular piezas de hasta 1.500 kg, con unas dimensiones máximas de 1.200 x 700 x 400 mm. Ideal para procesos de electroerosión por hilo de precisión, esta máquina ofrece un completo sistema de control con una pantalla TFT de 12". Si está buscando obtener capacidades de electroerosión de alta calidad, considere la máquina CHARMILLES Robofil 440 CC que tenemos a la venta. Contacte con nosotros para más información.

Resumen

  • marca: CHARMILLES
  • año: 2007
  • MODELO: Robofil 440 CC
  • tipo de aplicación: EDM
  • Ubicación: Alemania
  • tipo de máquina: Máquina de electroerosión por hilo
  • Disponibilidad: Inmediata

Información técnica - CHARMILLES Robofil 440 CC

Datos generales

  • Longitud de máquina: 2810 mm
  • Ancho de máquina: 2600 mm
  • Altura de máquina: 2080 mm
  • Peso de máquina: 4450 kg

Transmisión principal

  • Número de ejes: 3

Recorrido

  • Recorrido Eje X: 550 mm
  • Recorrido Eje Y: 350 mm
  • Recorrido Eje Z: 400 mm

Pieza de trabajo

  • Pieza de trabajo x: 1200 mm
  • Pieza de trabajo y: 400 mm
  • Pieza de trabajo z: 700 mm
  • Peso máximo sobre mesa: 1500 kg

Unidad de inyección

  • Presión de inyección: 2/4/8/13 bar

Información adicional

    Beneficios de la máquina

    • Beneficios técnicos de la máquina:
      • - Volumen dieléctrico total: 1200 l
      • - Mín. /máx. Espesor dieléctrico: 0/435 mm
      • - Guías de alambre estándar: 0. 25 mm
      • - Tensión de entrada trifásica: 400 v
      • - Frecuencia de red (2 versiones): 50 ó 60 hz
      • - Factor de potencia: 0. 8
      • - Potencia total instalada: 10 kva
      • - Fluctuaciones admisibles: ±10
      • - Microinterrupciones admisibles: 4 ms
      • - Suministro de aire comprimido: 6-7 bar

    Más información

    • - Controlador Control numérico TFT 12"/ Dimensiones de todo el sistema (AnxPrxAl) mm 2600x2810x2240/ Peso total del sistema sin dieléctrico kg 3300/ Peso total del sistema con dieléctrico kg 4450/ Área de trabajo/ Dimensiones máx. de la pieza mm 1200x700x400 Peso máx. de la pieza kg 1500/ Espesor dieléctrico mín./máx. Espesor dieléctrico mm 0/200/ Suministro de aire comprimido/ Presión bar 6...7 bar/ Caudal mínimo l/min 150/ Ejes/ Recorrido X, Y, Z mm 550x350x400/ Recorrido U, V mm 550/350/ Ángulo de conicidad / altura °/mm ±30/400/ Resolución de medición X, Y, U, V, Z µm 0,05/ Velocidad de movimiento de los ejes mm/min 0...3000/ Protección contra colisiones de los ejes X, Y, U, V, Z/ Dieléctrico/ Tipo Agua desionizada/ Volumen dieléctrico total L 1200/ Cartuchos filtrantes 4/ Botellas de desionización 1/ Volumen total de resina de desionización L 20/ Electrodo / Alambre/ Guías de alambre estándar mm Φ 0,25/ Fuerza de tracción del hilo programable daN 0,3...2,5/ Velocidad de desenrollado del alambre programable m/min 0,5...15/ Enhebrado automático del hilo mm Φ 0,1/0,2/0,25/0,3/ Reenhebrado automático del hilo mm Φ 0,2/0,25/0,3/ Diámetro mínimo del orificio piloto para el roscado automático/ mm Φ 0.8/ Altura máxima para el enhebrado automático con hilo de 0,25 mm/mm 220/ Pesos y tipos de bobinas de hilo admisibles kg según normas DIN: 1,6 (K100) - 8(K160)/ según normas JIS: 3(P3) - 5(P5)/ Armario eléctrico/ Tensión de entrada trifásica V 400/ Frecuencia de red (2 versiones) Hz 50 ó 60/ Fluctuaciones admisibles ±10%/ Potencia total instalada: 10 kVA/ Microinterrupciones admisibles en ms: 13.5 A/ Factor de potencia: 0,8/ Pantalla: 12" TFT/ Idiomas estándar disponibles: Francés, inglés, alemán, italiano, español/ Capacidad de memoria de usuario: 6 GB/ Sistema operativo: Windows XP SP2/ CD-ROM/ Puerto Ethernet, USB/ Puerto paralelo/ Mando a distancia/ Teclado alfanumérico: PC/ Condiciones ambientales admisibles/ Temperatura para una precisión óptima: 20±1°C/ Temperatura para un equipamiento óptimo: 15...30°C/ Humedad relativa admisible: 40...80%/ Emisión máxima de ruido de la máquina 76 dB(A)/ Tiempo de estabilización térmica: 3 h/ Grado de protección del equipo eléctrico: IP 43

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
