CHIRON - FZ 18 WDE-MIL-CHI-1996-00002

Name: CHIRON FZ 18 W
Brand: CHIRON
SKU: DE-MIL-CHI-1996-00002
Price: 10000 EUR
Availability: InStock

10.000 €

Precio GINDUMAC

(Ex works)

210 € / mes

Obten un presupuesto oficial

Visita la máquina

haz una contraoferta

Descargar PDF

¿Tiene más preguntas? ¡Contáctenos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Contacta por Whatsapp

GINDUMAC
Productos
Máquinas herramienta
➤ Venta de CHIRON FZ 18 W usados | gindumac.com

Mostrar en idioma original

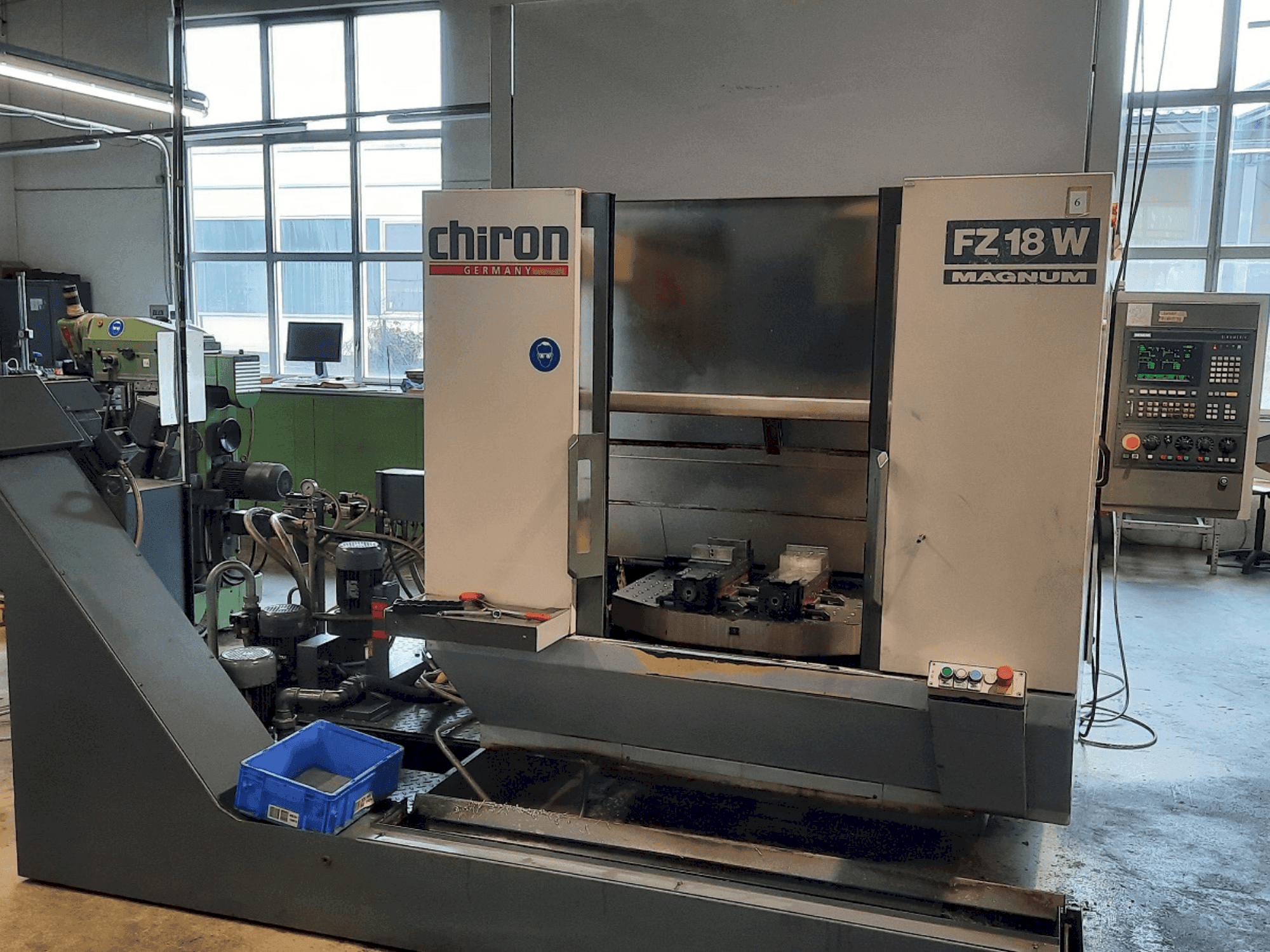

Este CHIRON FZ 18 W de 4 ejes se fabricó en 1996 y presenta un robusto diseño de centro de mecanizado vertical. Incluye un accionamiento del husillo principal de hasta 13 kW, una velocidad de desplazamiento rápido de 30 m/min y un cambiador automático de herramientas de gran capacidad con 20 posiciones. La máquina admite operaciones complejas con el control SINUMERIK 810M para un contorneado 3D preciso. Ideal para entornos de alta exigencia, también dispone de transportadores de virutas dobles con un avanzado sistema de refrigerante. Póngase en contacto con nosotros para obtener más información sobre esta máquina.

Resumen

marca: CHIRON
año: 1996
MODELO: FZ 18 W
tipo de aplicación: Fresado
Ubicación: Alemania
tipo de máquina: Centro de mecanizado vertical
Marca de unidad de control: SIEMENS

Información técnica - CHIRON FZ 18 W

Unidad de control

Marca: SIEMENS
Modelo: Sinumerik 810M

Transmisión principal

Rango de velocidad de husillo: 20 - 7100 rpm 1/MIN
Potencia del motor de husillo: 13 kW
Número de ejes: 4

Recorrido

Recorrido Eje X: 630 mm
Recorrido Eje Y: 400 mm
Recorrido Eje Z: 425 mm

Herramientas

Peso máximo: 5 kg
Diámetro máximo de herramientas: 65 mm

Equipamiento adicional

- 2.2 Transportadores de virutas: Cinta rascadora, altura de descarga 1050 mm
- Cubierta de acero: En todos los ejes

Información adicional

Beneficios de la máquina

Beneficios técnicos de la máquina:
- - Par del husillo: 300 nm
- - Velocidad de desplazamiento rápido: 30 m/min
- - Accionamiento de avance: servomotor de ca, sistema de medición indirecta de la posición
- - Superficie de sujeción: 2 x 850 x 470 mm con rosca y perforación
- - Carga máxima de transporte por lado: 250 kg (hasta 400 kg con tiempo prolongado)
- - Tiempo de cambio de pieza: aprox. 4,0 s, aumentando a aprox. 7 s con cargas máximas
- - Cambiador automático de herramientas: 20 posiciones de herramienta
- - Especificaciones de la herramienta: conicidad pronunciada 40 din, diámetro 65 mm, diámetro con posiciones adyacentes libres 180 mm, peso 5 kg
- - Tiempo de cambio de herramienta: 0. 9 s // tiempo de viruta a viruta: 2. 4 s
- - Sistema de refrigeración: depósito de 500 litros, con bomba n (200 ltr/min a 1,5 bar) y bomba hd (20 ltr/min a 20 bar), circuito hd con limpieza de 60 um.

Más información

- Seguridad: Protector antisalpicaduras atornillado con protección eléctrica y puerta de carga Altura: Aprox. 2600 mm sobre el suelo, incluida la luz de la máquina Panel de control: Mini panel de control con botón de inicio y confirmación para la organización de palets Unidad de control Tipo de control: SINUMERIK 810M - Control de contorneado de 3 ejes Memoria de programa: 32000 caracteres (aprox. 28000 caracteres libremente disponibles) Características notables: Ciclos de taladrado G81-G89, Interpolación circular, Reinicio del programa, Técnica de subrutinas con parámetros, Guiado del operador, Programación simultánea, Coordenadas polares, Desplazamientos de herramienta, Compensación de punto de intersección/trayectoria del radio de corte, Desplazamientos del cero, Interpolación 3D, Programación directa de la velocidad del cabezal, Inserción de chaflanes y radios, Conexión RS 232C, Diagnóstico NC, Diagnóstico de la máquina

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
