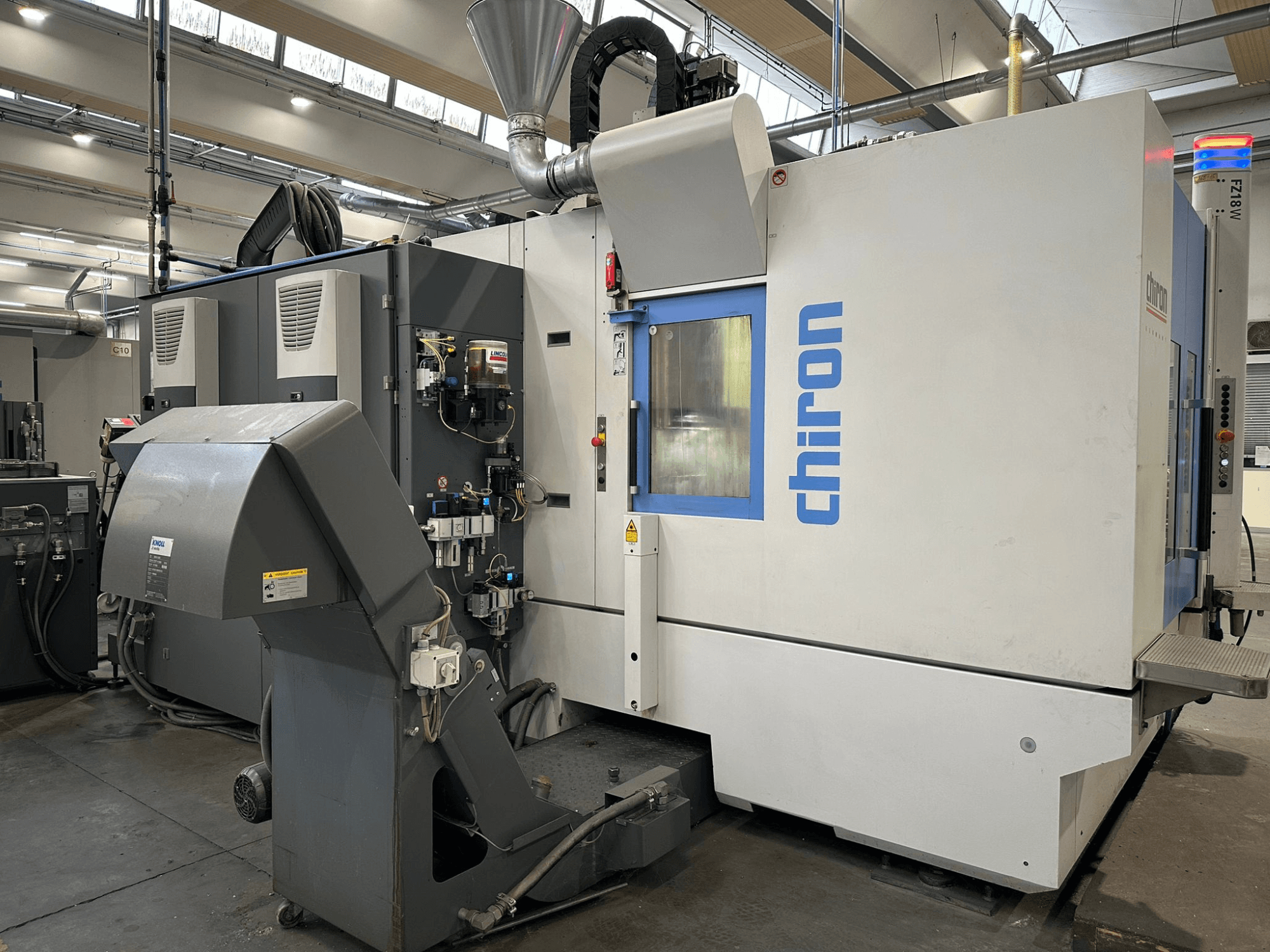

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• Número de ejes: 5 (X, Y, Z + 2 ejes giratorios mediante paleta/mesa giratoria)

• Husillo:

  • Motor de husillo de CA: 7,5 kW (100% de servicio), 22,0 kW (10% de servicio)

  • Par máximo: 140 Nm

  • Conicidad: HSK-A63 (DIN 69893)

  • Capacidad de taladrado: Ø 42 mm

  • Capacidad de roscado: M30

  • Capacidad de fresado: 500 cm³/min (acero E355)

• Cambiador de herramientas:

  • Tipo: Almacén de cadena totalmente cerrado

  • Capacidad: 70 herramientas

  • Ø máx. de herramienta: 78 mm (160 mm con posiciones adyacentes libres)

  • Longitud máx. herramienta: 380 mm

  • Carga máxima del almacén 240 kg

  • Tiempo de cambio de herramienta: ~0,9 s

  • Tiempo de viruta a viruta: ~2,6 s

• Avance y dinámica:

  • Avance rápido (X/Y/Z): 75 m/min

  • Aceleración: 0.6 - 1.2 - 1.4 g

  • Accionamientos: Accionamientos digitales directos con sistema de medición absoluto

• Funciones/utilidades de la máquina:

  • Lavado automático de la zona de trabajo y de los accesorios

  • Engrase automático centralizado

  • Unidad hidráulica: 200 bar

  • Tratamiento del aire comprimido con filtración a 0,01 µm

  • Unidad de refrigeración para los componentes de la máquina

• Medición, supervisión y software

  • Control de colisiones 3D de FANUC

  • Supervisión de herramientas y gestión de herramientas hermanas

• Electricidad e interfaces:

  • Ethernet RJ45, USB, PCMCIA

  • Diagnóstico remoto: CHIRON remoteLine

  • Supervisión de datos y OEE: CHIRON dataLine

• Conformidad: CE

Equipamiento adicional (robots, automatización, periféricos)

• Automatización/paletización:

  • Cambiador automático de palets IWV 0°/180° (tiempo de cambio ~3,5 s)

  • Mesa giratoria ATU 200, 2 unidades

    • Precisión de posicionamiento/repetibilidad: ±5″.

    • Par de apriete máximo: 1.200 Nm

    • Carga máxima por lado (APC): 250 kg

    • Diferencia de peso máx. entre palets 0 kg

• Gestión de refrigerante y virutas:

  • Refrigerante a través del husillo (predisposición)

  • Sistema de refrigeración de alta presión hasta 30 bar

  • Filtración de refrigerante: Filtro de tambor TPF 350 S (50 µm)

  • Transportador de virutas: Cinta articulada

  • Depósito de refrigerante: 230 L

  • Bomba: 250 L/min a 1,4 bar

• Sonda/control de herramientas:

  • Sonda Renishaw RLP40Q (predisposición)

  • Control de rotura de herramienta por láser (F1000 individual)
