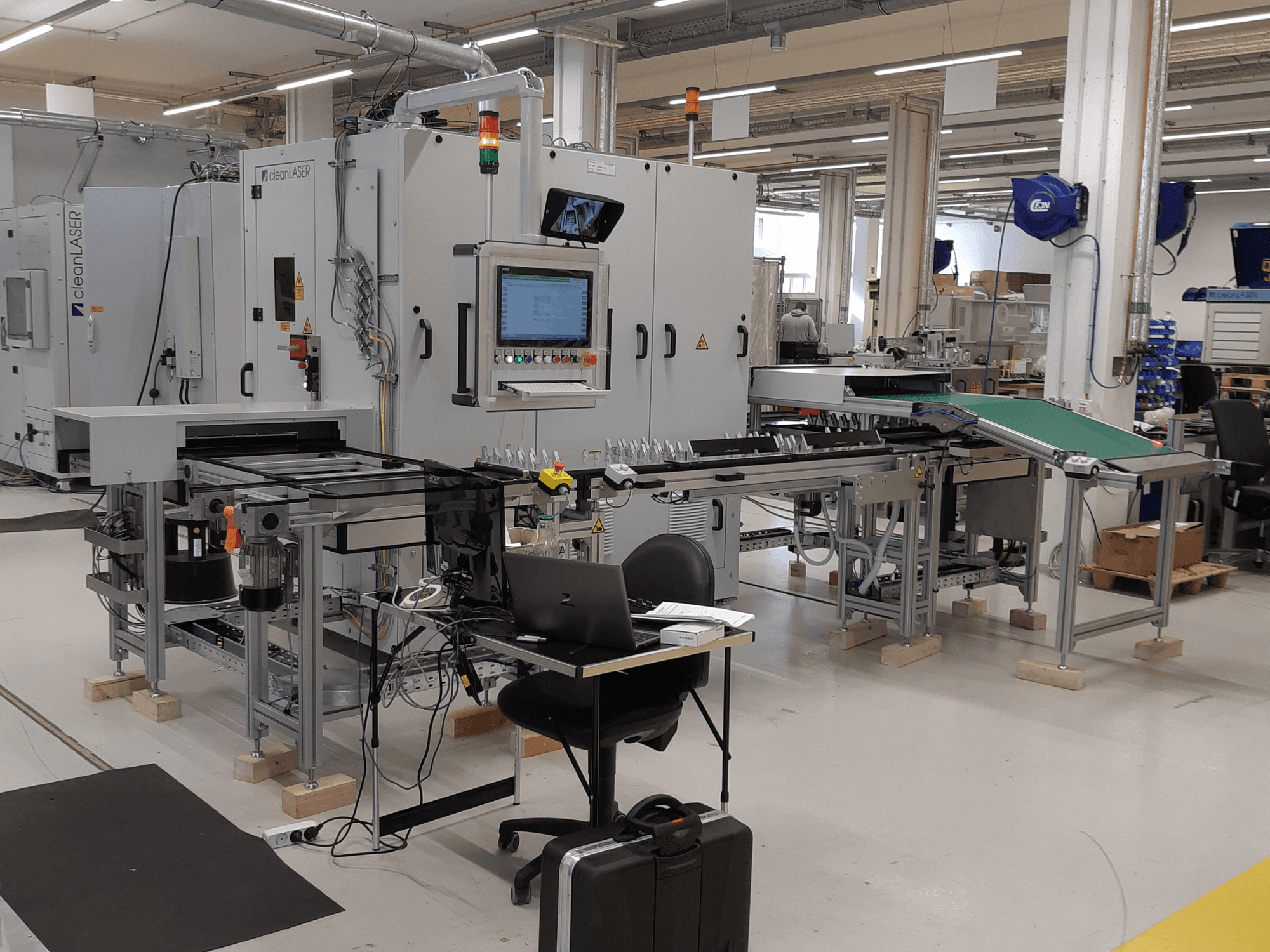

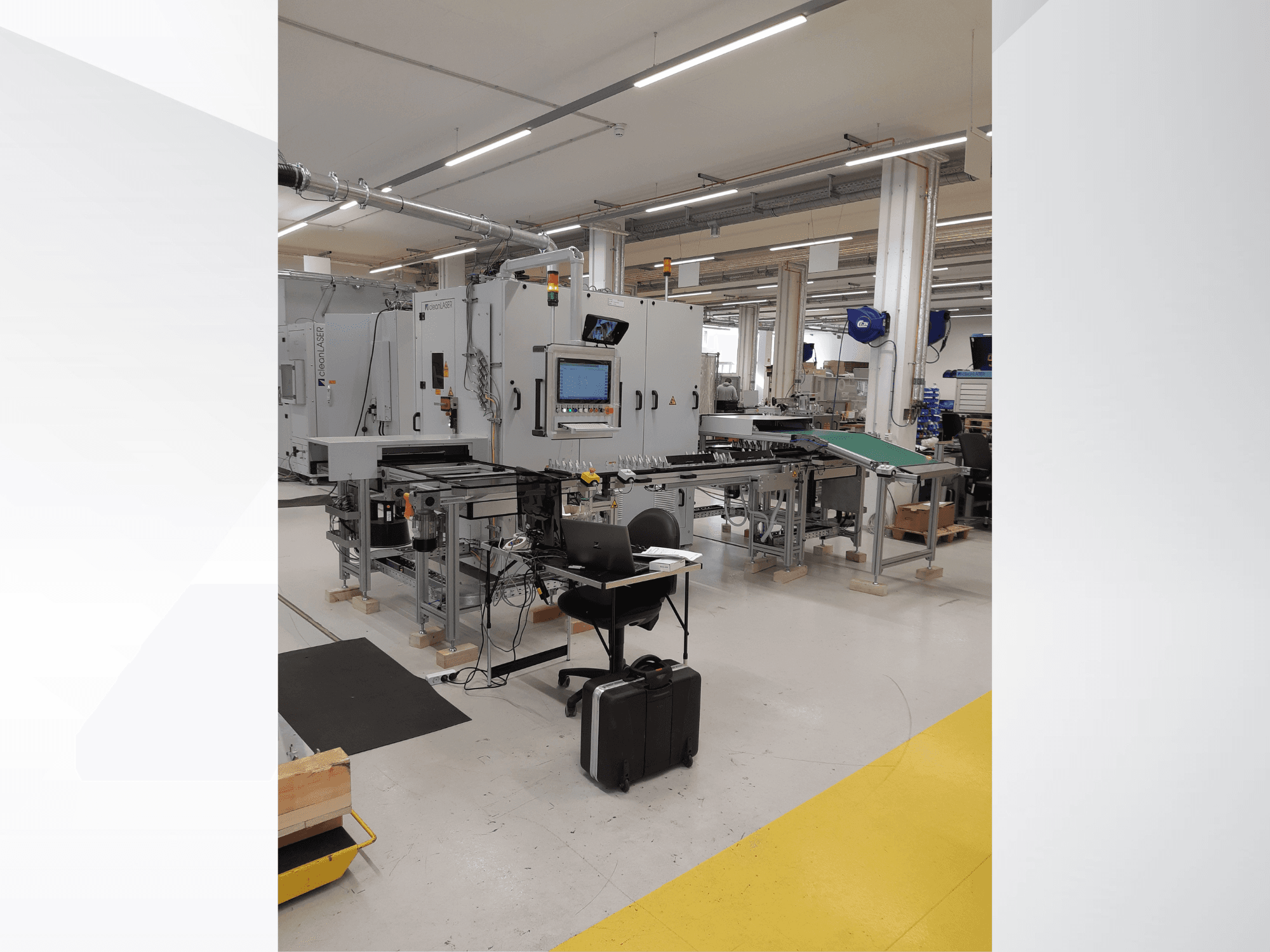

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

Tipo de máquina: Célula robótica automatizada de limpieza por láser

Fuente láser: láser de potencia media cleanLASER CL600

Tipo de láser: láser de estado sólido bombeado por diodos (DPSSL)

Longitud de onda del láser: 1064 nm

Modo de funcionamiento del láser: pulsado (ns)

Potencia media del láser: 600 W ±5 %

Longitud de onda del láser de alineación: 658 nm

Potencia del láser de alineación: 28 mW

Sistema de refrigeración: sistema integrado de refrigeración agua-agua

Enfriador adicional: Cooler ONE Plus Air (refrigerado por aire)

Tipo de cable de fibra: cable de fibra óptica de cuarzo

Longitud de la fibra: 10 m

Geometría de la fibra: cuadrada

Diámetro de la manguera protectora: 21 mm

Sistema óptico: Óptica 2D STAMP 25

Conexión óptica: 90°

Distancia focal: 163 mm

Marca de la unidad de control: Siemens

Modelo de la unidad de control: PLC SIMATIC S7-1500

Sistema de accionamiento: servoaccionamientos Siemens 1FK7

Sistema de ejes lineales: sistema de pórtico de 3 ejes

Carga útil máxima por eje: aprox. 25 kg

Velocidad de los ejes (X/Y): >200 mm/s

Interfaz de comunicación: Profinet

E/S digitales: de serie

Software: cleanSTUDIO / cleanCONTROL

PC industrial: PC en rack de 19"

Capacidad del SSD: 256 GB

RAM: 8 GB

Procesador: Intel Core i5 (mínimo) o equivalente

Robot: robot ABB

Pinza: pinza para 2 piezas

Sistema de transporte: sistema de transferencia Bosch TS2

Sistema de carga: Carga manual de portapiezas

Longitud de la cinta transportadora de descarga: aprox. 4,8 m

Sistema de extracción: ULT Maxi Plus

Capacidad del ventilador: máx. 4.000 m³/h

Presión máxima: 3.300 Pa

Cartuchos filtrantes: 4 × 600 mm

Capacidad del depósito de polvo: 200 L

Potencia de extracción: 5 kW

Alimentación eléctrica: 400 V, trifásica
