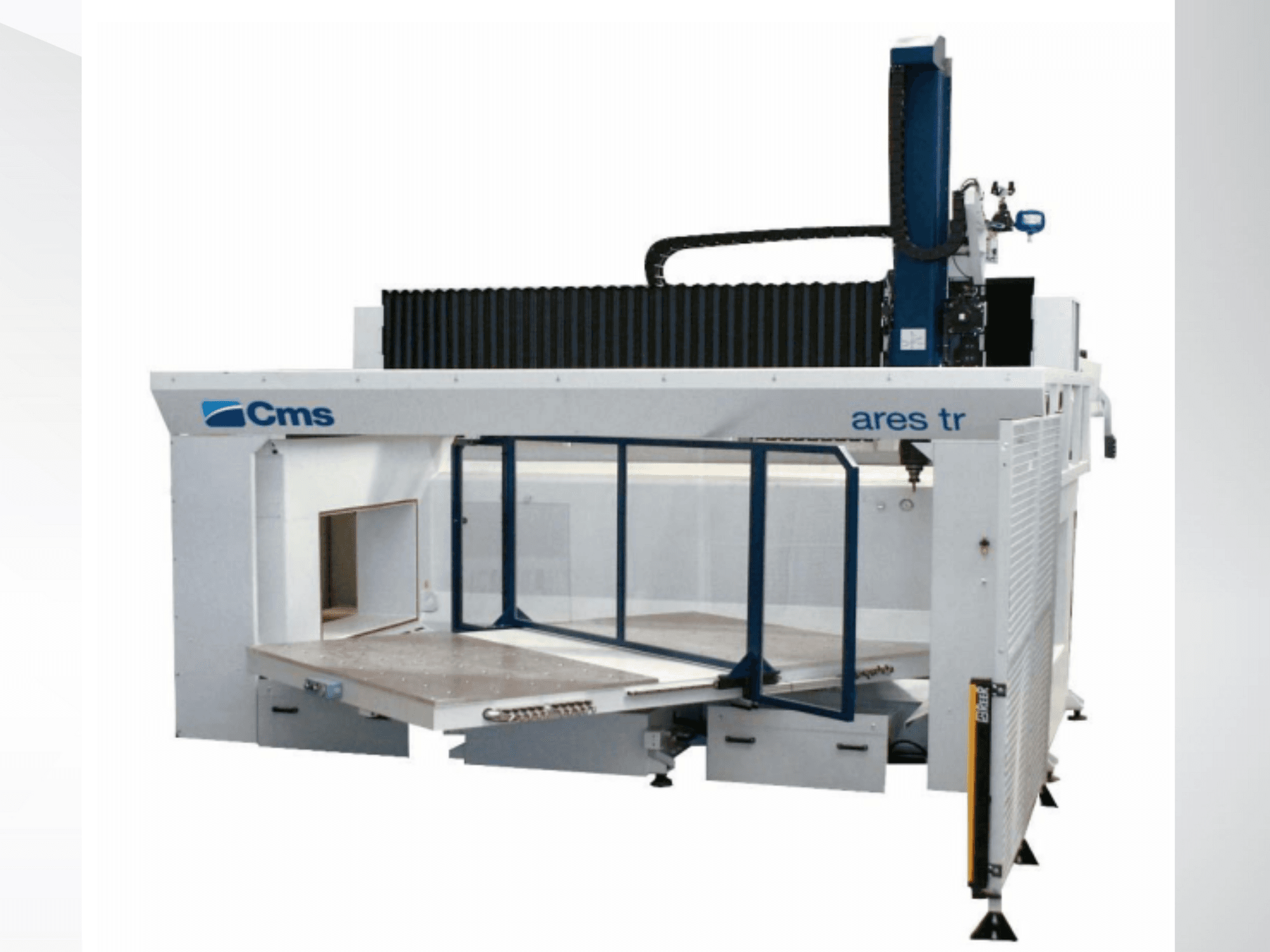

CMS - ARES-3618-TR-PX5-Z1200 US-MIL-CMS-2022-00001

Información adicional

• Ejes: 5

• Tipo: Centro de mecanizado de pórtico de alta velocidad de 5 ejes

• Estructura: Diseño de puente móvil; mesa fija; los 5 ejes interpolados

• Controlador: FANUC 31i-B5

• Características: Dual Check Safety, Smooth TCP de alta velocidad, compensación de fresa 3D, interpolación helicoidal, plano de trabajo inclinado, escalado, etc.

• PC: PC industrial HP, Windows 7 (32 bits), 2 GB RAM, 250 GB HDD

• Potencia del cabezal: 15 kW (S1) / 19 kW (S6-40%)

• Velocidad máxima: 24000 rpm

• Par: 12,1 Nm (S1) / 15,4 Nm (S6)

• Refrigeración: Líquido (circuito cerrado)

• Interfaz de la herramienta: HSK 63F

• Rodamientos: Cerámicos (delantero y trasero)

• Avance rápido: 80 m/min (X, Y) / 70 m/min (Z)

• Aceleración: 3 m/s

• Precisión (VDI-DGQ 3441):

• X: ±0,055 mm | Repetibilidad ±0,027 mm

• Y: ±0,040 mm | Repetibilidad ±0,020 mm

• Z: ±0,080 mm | Repetibilidad ±0,040 mm

• Almacén de herramientas:

• Tipo: Cambiador automático de herramientas de 8 estaciones

• Peso de la herramienta: 3 kg (máx. 20 kg en total)

• Diámetro máximo de la herramienta: 200 mm

• Longitud máxima de la herramienta: 265 mm (trasera) / 165 mm (delantera)

• Mesa giratoria: Plataforma de doble mesa controlada por CN (tiempo de rotación ~7 s)

• Tamaño de la mesa: 2 × (2400 × 1115 mm)

• Mesas de vacío: 2 × (1900 × 1100 mm), aluminio, 28 mm de grosor

• Sistema de vacío: 2 × bombas rotativas secas, 100 m³/h cada una, 3 kW por bomba, 10 conexiones por colector, 2 colectores en total

• Unidad de lubricación mínima: Aceite nebulizado con depósito de 3 L

• Sistema de alineación: RENISHAW TS27R + barra calibrada

• Soplador de aire desionizado para eliminación de estática

• Protección de fuelles: Fuelles X/Y + rascadores dobles Z

• Armario eléctrico: IP54, climatizado

• Sistema de aire comprimido: 6 bar (90 PSI)

• Colores de la máquina: RAL 7035 (gris claro) y RAL 7037 (gris polvo)

• Requisitos de alimentación:

• Tensión: 480 V ±5%, 3 fases, 60 Hz (transformador UL incluido)

• Potencia instalada: aprox. 50 kW

• Accesorios incluidos:

• 8 × portaherramientas HSK 63F

• 8 × pinzas ETS 32/40

• Dispositivo de preajuste de herramientas

• Llaves estándar

• Manuales en CD (máquina y control)
