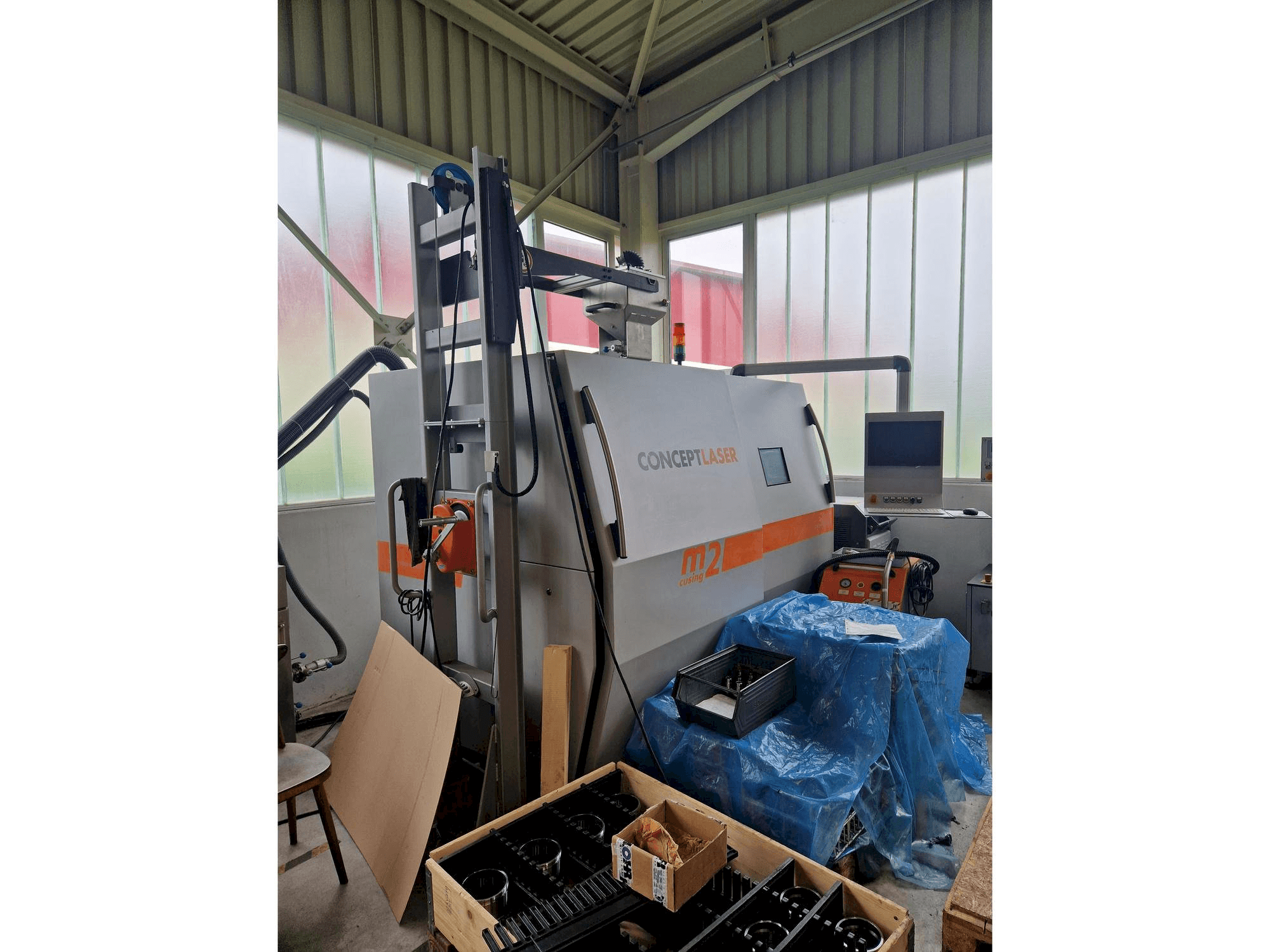

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Ventajas de las máquinas

Ventajas técnicas de la máquina

• Campo de exposición: 90x90 mm

• Altura de instalación: 100 mm

• Longitud de onda: 1070 mm

• Rendimiento: 200 - 400w

Peso:

Peso total: aprox. 2.240 kg

Máquina M2 cusing: aprox. 2.000 kg

Sistema láser: aprox. 170 kg

Unidad de extracción y filtrado: aprox. 70 kg

Dimensiones (en mm):

Sistema total: aprox. 5.900 (L) × 4.200 (A) × 3.009 (A)

Máquina de cusing M2: aprox. 2.440 (L) × 1.630 (A) × 2.354 (A)

Sistema láser: aprox. 610 (L) × 1.200 (A) × 1.120 (A)

Unidad de extracción y filtrado: aprox. 550 (L) × 550 (A) × 1.450 (A)

Versión estándar:

Dimensiones de la cámara de construcción: 250 × 250 × 280 mm (L × A × A)

Dimensiones de la cámara de dosificación: 250 × 250 × 280 mm (L × A × A)

Volumen de la cámara de construcción: aprox. 18 dm³

Volumen de la cámara de dosificación: aprox. 18 dm³

Altura del edificio: 280 mm más el grosor de la placa de impresión

Área de exposición 245 × 245 mm

Reducción de la cámara de construcción (100 mm)

Dimensiones de la cámara de construcción: 100 × 100 × 100 mm

Dimensiones de la cámara de dosificación 100 × 100 × 100 mm

Volumen de la cámara de construcción: aprox. 1 dm³

Volumen de la cámara de dosificación: aprox. 1 dm³

Altura del edificio: 100 mm más el grosor de la placa de impresión

Área de exposición: 90 × 90 mm

Reducción del espacio de construcción (80 mm)

Dimensiones de la cámara de construcción 80 × 80 × 100 mm

Dimensiones de la cámara de dispensación 80 × 80 × 100 mm

Volumen de la cámara de construcción: aprox. 0,64 dm³

Volumen de la cámara de dispensación: aprox. 0,64 dm³

Altura de construcción: 100 mm más el grosor de la placa de impresión

Área de exposición: 70 × 70 mm

Reducción del espacio de construcción (50 mm)

Dimensiones de la cámara de construcción 50 × 50 × 100 mm

Dimensiones de la cámara de dispensación 50 × 50 × 100 mm

Volumen de la cámara de construcción: aprox. 0,25 dm³

Volumen de la cámara de dispensación: aprox. 0,25 dm³

Altura de construcción: 100 mm más el grosor de la placa de impresión

Área de exposición: 40 × 40 mm Extensión de la cámara de dispensación

Dimensiones de la cámara de construcción 250 × 250 × 280 mm (L × A × A)

Dimensiones de la cámara de dispensación 250 × 250 × 480 mm (L × A × A)

Volumen de la cámara de construcción: aprox. 18 dm³

Volumen de la cámara de dispensación: aprox. 30 dm³

Altura de construcción: 280 mm más el grosor de la placa de impresión

Área de exposición 245 × 245 mm

Conexiones eléctricas:

Conexión eléctrica: 3/N/PE AC 400 V, 32 A

Consumo de energía, máx.: 7,4 kW

Conexión de red: Ethernet 100 MB/s, conexión de máquina: toma RJ45

Conexión de aire comprimido:

Presión de gas: 6-10 bar

Calidad: DIN ISO 8573-1 Clase 1.6.1

Caudal máximo 100 l/min

Conexión de gas inerte (argón)

Presión del gas: 5 bar

Pureza: ≥ 3,0

Conexión de gas inerte (nitrógeno):

Presión del gas: 5 bar

Pureza: ≥ 2,5

Datos de rendimiento.

Velocidad de producción: de 2 cm³/h a 20 cm³/h (en función del material)

Velocidad de escaneado: máx. 7 m/s

Espesor de capa LaserCUSING®: 20 µm - 50 µm

Consumo de gas de protección: aprox. 2 m³/h

Sistema láser

Tipo de láser: Láser de fibra 200F o 400F

Clase de protección: Clase de protección láser 4

Potencia: máx. 200 W 400 W (funcionamiento CW)

Longitud de onda: 1.070 nm (infrarrojos)

Diámetro del haz láser: 50 µm

Condiciones ambientales

Temperatura de almacenamiento y transporte: de -20 a 35 °C (de -4 a 95 °F)

Temperatura de funcionamiento: 15 a 35 °C (59 a 95 °F)

Cambio de temperatura: máx. 2 °C/h (2 °F/h)

Humedad relativa: máx. 80% (sin condensación)

Altitud de instalación: máx. 2.000 m sobre el nivel del mar

Accesorios incluidos:

Tamiz y agitador, generador de nitrógeno, depósito de inercia, aspirador húmedo para polvo, sistema de filtrado, 5 placas de presión
