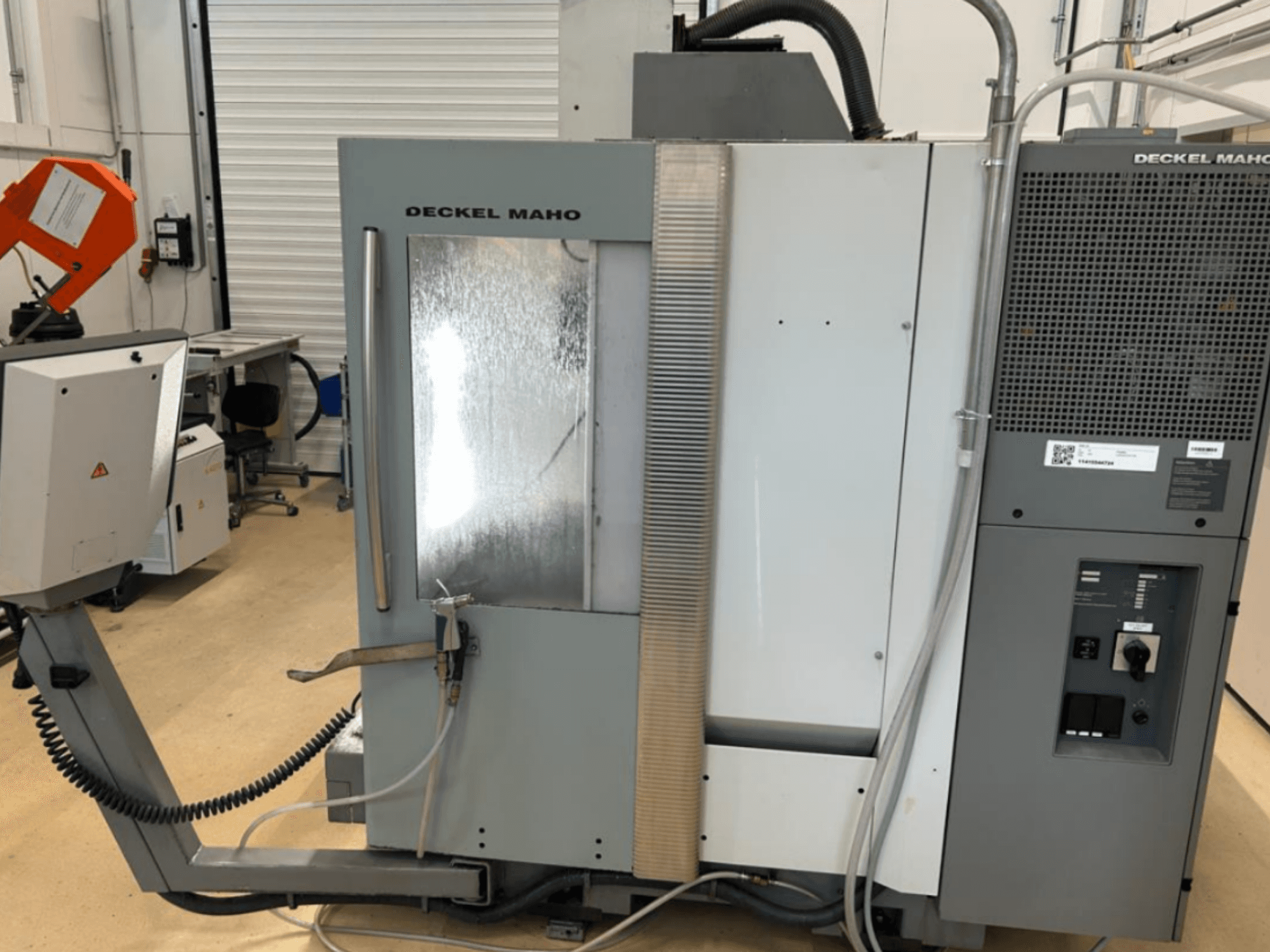

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Tipo de mesa: Mesa giratoria digital

- Dimensiones de la mesa: 630 mm de diámetro x 500 mm

- Carga máxima de la mesa: 200 kg

- Rango de giro: 115 grados (-5 / +110)

- Características de la mesa: accionamientos digitales, sujeción hidráulica (solo en modo de posicionamiento), indicador electrónico del ángulo, transformación de planos

- Rango de velocidad del husillo: 20 - 10 000 rpm (variable de forma continua)

- Potencia del accionamiento (ciclo de trabajo del 100 % / 40 %): 9 kW / 13 kW

- Par (ciclo de trabajo del 40 %): 82 Nm

- Sistema de medición: sistema de medición lineal directo X/Y/Z

- Resolución de entrada en los ejes X/Y/Z: 0,01 mm

- Tolerancia de posición en X/Y/Z: 0,010 mm

- Desplazamiento rápido en X/Y/Z: 24 m/min

- Velocidad de avance: 20 m/min

- Tipo de cambiador de herramientas: cargador de cadena con doble pinza

- Capacidad del almacén de herramientas: 30 posiciones de herramienta SK40 (DIN 69871)

- Diámetro máximo de la herramienta: de D80 a D130 mm (dependiendo de la velocidad)

- Longitud máxima de la herramienta: 290 mm

- Peso máximo de la herramienta: 6 kg

- Capacidad de la unidad de refrigerante: 80 l

- Conexión eléctrica / Potencia absorbida: 17 kVA

- Corriente máxima (Jn máx.): 28 A

- Fusible / Protección de la red de alimentación: 35 A

- Tensión: 400 V / 230 V / 24 V

- Frecuencia: 50 Hz

- Dimensiones de la base (largo x ancho x alto): 4.860 mm x 4.350 mm x 2.424 mm

- Dimensiones de transporte (L x An x Al): 2.210 mm x 2.120 mm x 2.150 mm

- Peso de transporte: 4,05 t (4.050 kg)

Equipamiento adicional:

Puerta derecha de la cabina, modo de funcionamiento 4, conmutación entre refrigerante y aire de soplado, pistola pulverizadora, palpador táctil por infrarrojos Heidenhain TS641, volante electrónico, interfaz V24 RS232 adicional en el armario, interfaz MDE (máquina encendida, máquina en marcha, contador de piezas), Plano del cárter de aceite, documentación en alemán, modelo 3D de la máquina para simulación cinemática (formatos IGES y STEP), gran cantidad de portaherramientas SK40 (DIN 69871) incluidos
