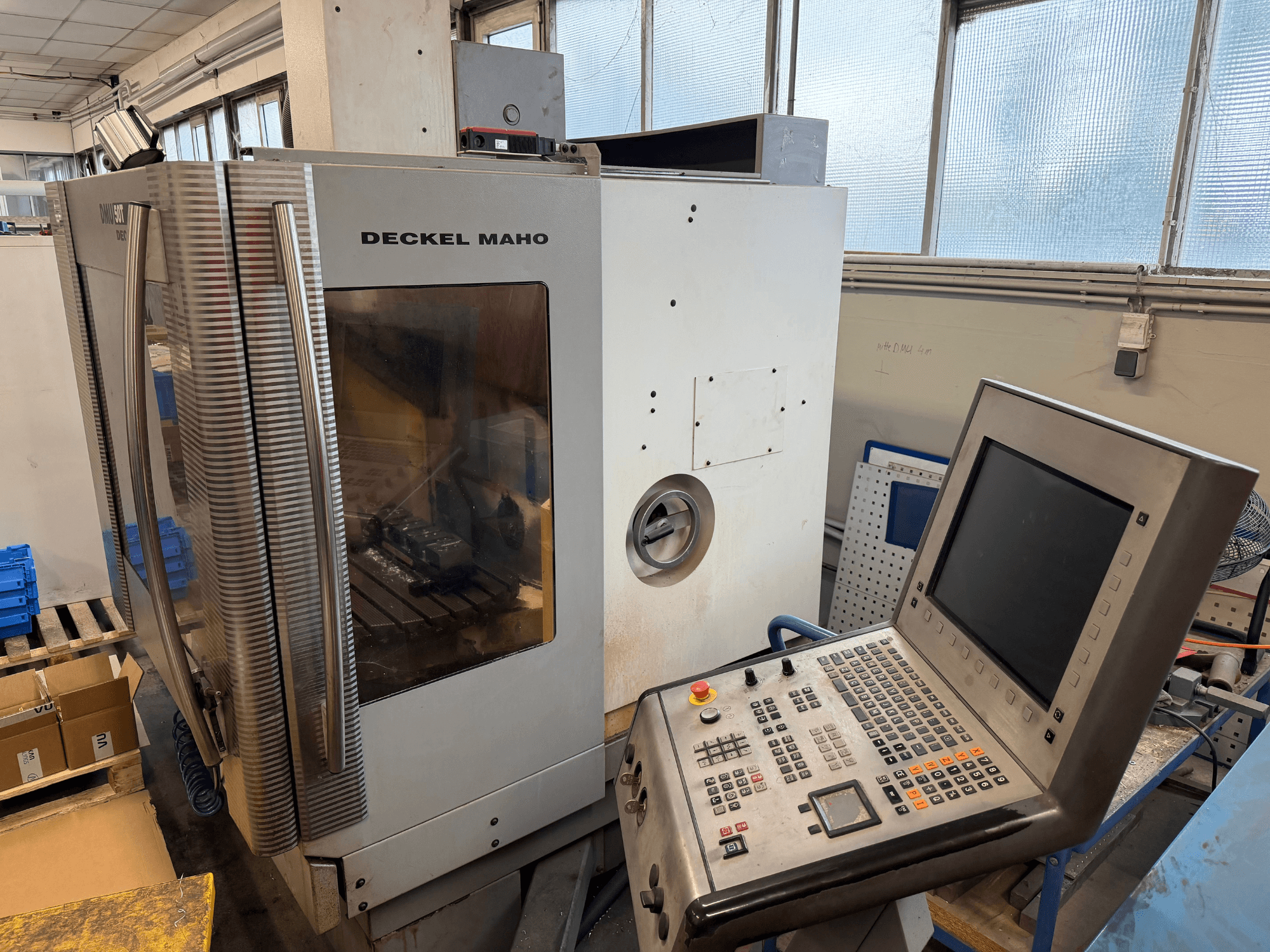

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Rango de velocidad del accionamiento principal: 20 - 9.000 rpm (variable de forma continua)

- Potencia del accionamiento principal (100 % de duración de servicio): 9 kW

- Potencia del accionamiento principal (40 % de carga continua): 13 kW

- Portaherramientas: SK 40 DIN 69871

- Perno de tracción: DIN 69872 o ISO 7388/2 tipo A

- Capacidad del cargador del cambiador de herramientas: 16 posiciones

- Diámetro máximo de la herramienta: 80 mm (130 mm si hay compartimentos adyacentes libres)

- Longitud máxima de la herramienta desde la punta del husillo: 290 mm

- Peso máximo de la herramienta (cambio automático): 6 kg

- Peso total máximo de las herramientas en el cargador: 80 kg

- Superficie de sujeción rígida de la mesa: 700 x 500 mm

- Rango de giro de la mesa (eje B): +95° / -10°

- Rango de rotación de la mesa (eje C): 360°

- Carga máxima admisible de la mesa: 200 kg

- Velocidad de avance (X, Y, Z): variable de forma continua hasta 10 000 mm/min

- Desplazamiento rápido (X, Y, Z): 12 m/min

- Resolución de entrada (X, Y, Z): 0,001 mm

- Tolerancia de posición (X, Y, Z): 0,010 mm

- Tensión de funcionamiento: 400 V CA (+6 % / -10 %), 3N/PE, 50/60 Hz

- Consumo de potencia (100 % de ciclo de trabajo): 17 kVA

- Corriente nominal (100 % de tiempo de servicio): 28 A

- Fusible de red recomendado: 35 A

- Presión de alimentación neumática: 5,5 - 8,0 bar

- Consumo de aire comprimido (sin aire de soplado): 7 m³/h

- Consumo de aire comprimido (con aire de soplado de la herramienta): 20 m³/h

- Peso máximo de la configuración (máquina + pieza de trabajo + herramientas + refrigerante): aprox. 3.400 kg

- Equipamiento incluido: volante electrónico HR 410 (opcional), sistema de lubricación centralizada, unidad de refrigerante, soporte para la lista de herramientas en la pared del armario
