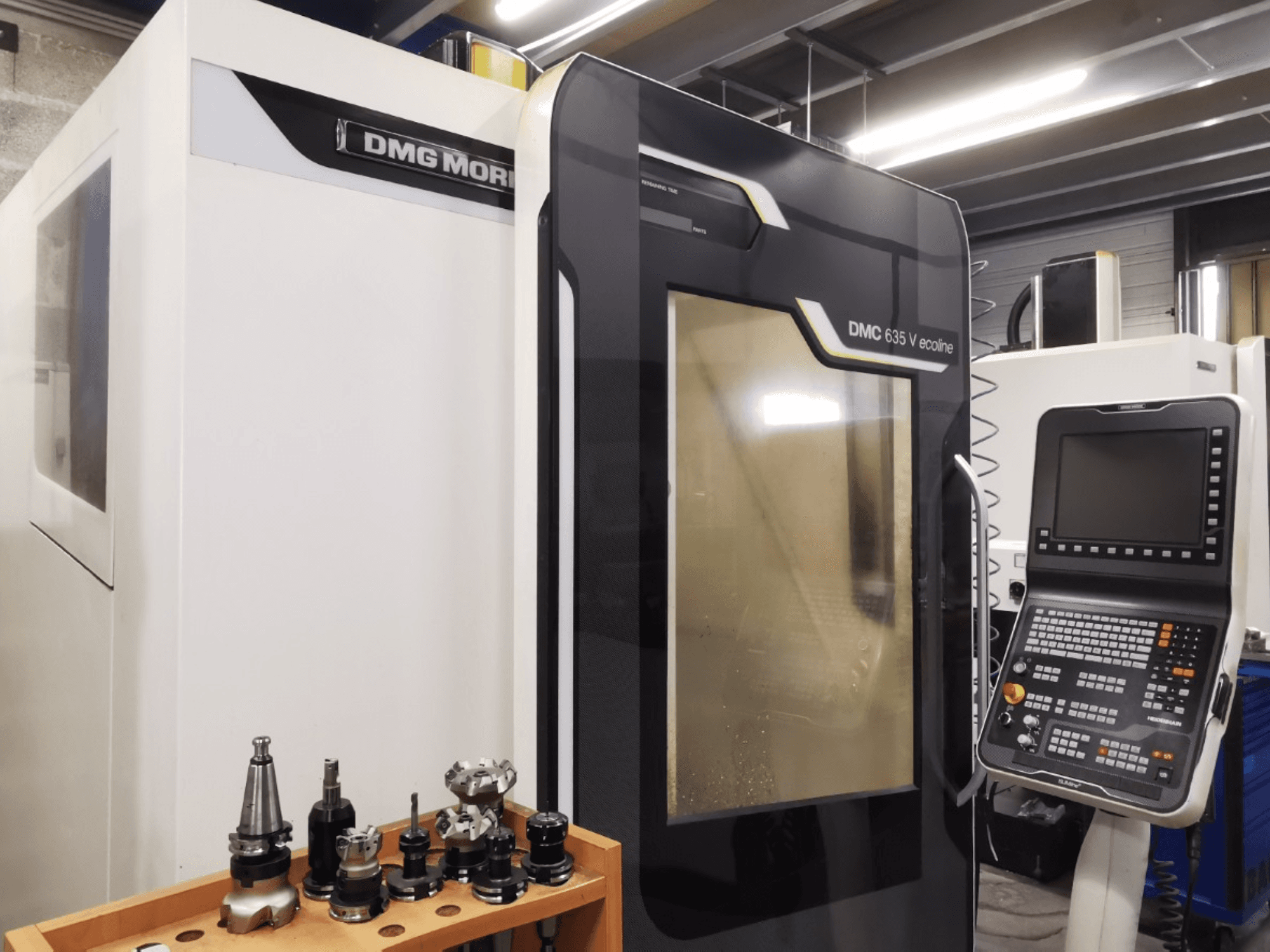

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Control: HEIDENHAIN TNC 620 (MC 7420D / teclado TE 7150 / panel SLIMline)

- Número de ejes: 3 (X, Y, Z)

- Recorrido del eje X: 635 mm

- Recorrido del eje Y: 510 mm

- Recorrido del eje Z: 460 mm

- Superficie de sujeción de la mesa: 790 x 560 mm

- Carga máxima de la mesa (centro): 600 kg

- Ranuras en T de la mesa: 4 / 14H12, distancia 100 mm (1 ranura de referencia 14H7)

- Altura de la mesa desde el suelo: 720 mm

- Rango de velocidad del husillo: 20 - 12 000 rpm (1/min)

- Potencia de accionamiento del husillo (40 % ED / 100 % ED): 13 kW / 9 kW

- Par del husillo (40 % ED / 100 % ED): 83 Nm / 57 Nm

- Conicidad / interfaz de la herramienta: SK40 (DIN 69871 / ISO 7388/2 tipo A o DIN 69872 forma A/B)

- Fuerza de sujeción de la herramienta: 8 kN

- Capacidad del almacén de herramientas: 30 posiciones

- Diámetro máximo de la herramienta (adyacente, vacía / llena): 130 mm / 80 mm

- Longitud máxima de la herramienta: 300 mm

- Peso máximo de la herramienta: 6 kg (carga total máxima del almacén de herramientas: 90 kg)

- Desplazamiento rápido (X / Y / Z): 30 m/min

- Velocidad de avance (X / Y / Z): programable de forma continua hasta 20 000 mm/min

- Resolución de posicionamiento / incertidumbre: 1 µm / 16 µm (VDI/DGQ 3441)

- Capacidad del depósito de refrigerante: ~120 l

- Peso de la máquina: ~3.900 kg (3.950 kg con almacén de 30 herramientas)

- Potencia aparente: 17 kVA

- Corriente nominal de red (I_max): 28 A

- Fusible principal: 35 A (capacidad de corte en cortocircuito: 0,35 kA)

- Alimentación eléctrica: 400 V CA (3/N/PE), 50/60 Hz

- Tensión de control: 24 V CC / 230 V CA

- Presión de alimentación neumática: 5,5 - 8,0 bar (consumo de aire: 30 m³/h sin purga; +20 m³/h en continuo)

- Dimensiones de la máquina (An x Pr x Al): 1.880 mm (2.265 mm con depósito de refrigerante) x 2.441 mm x 2.742 mm (altura mínima de transporte: 2.330 mm)

- Superficie necesaria: 4.500 x 4.400 mm
