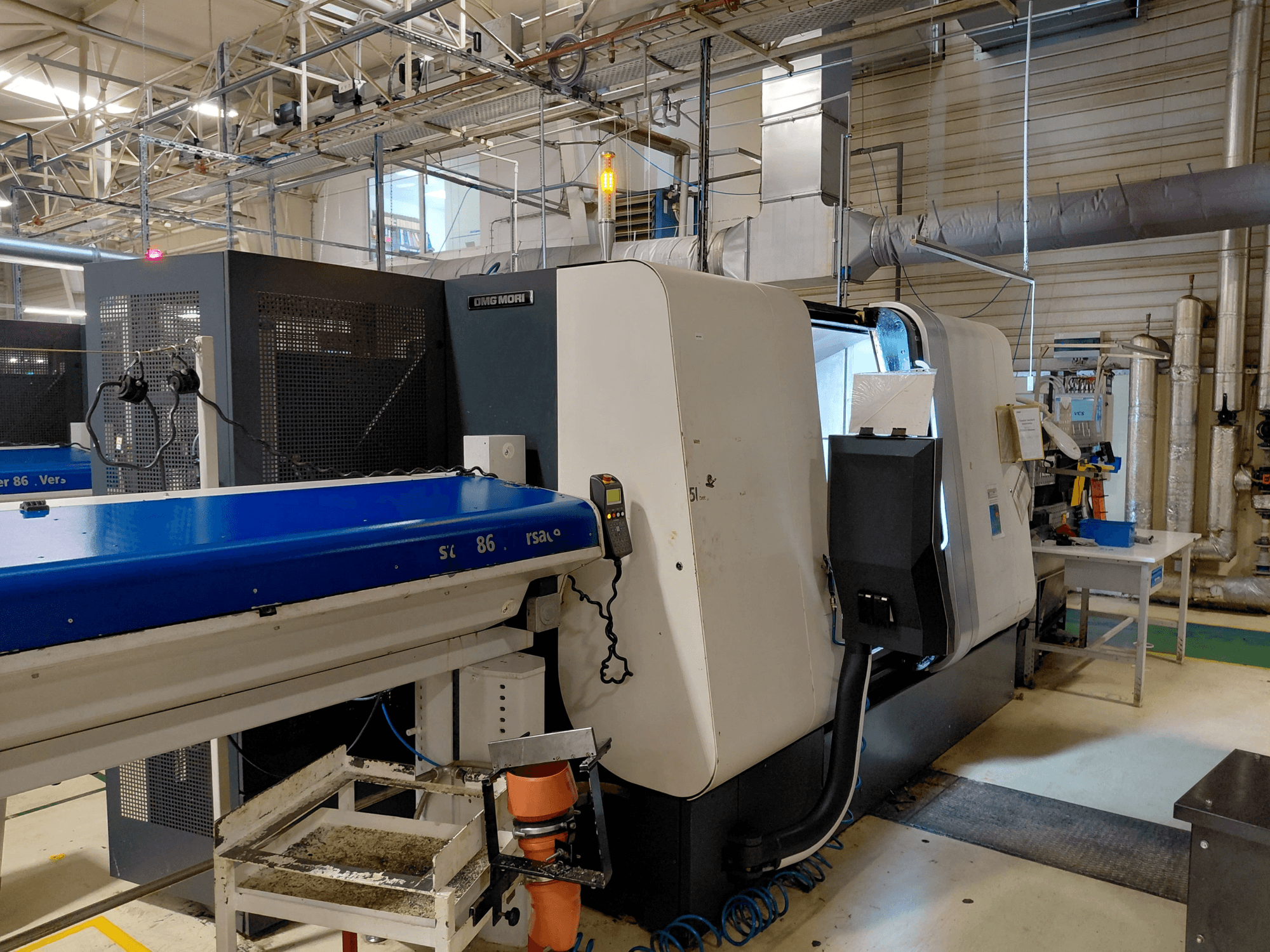

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

Sistema de control: CNC 310 es

Horas totales: 61 295 h

Horas de funcionamiento: 42 222 h

Potencia del husillo principal: 20/25 kW

Potencia del contrahusillo: 17 kW

Velocidad máxima del husillo principal: 5000 rpm

Velocidad máxima del contrahusillo: 5000 rpm

Diámetro máximo de la barra del husillo principal: 65 mm

Diámetro máximo de la barra del contrahusillo: 45 (65) mm

EJES CONTROLADOS POR CNC

Recorrido X1: 165 mm

Velocidad rápida X1: 30 m/min

Aceleración X1: 5 m/s²

Recorrido Z1: 678 mm

Velocidad rápida Z1: 30 m/min

Aceleración Z1: 5 m/s²

Recorrido Y1: 80 (+50/-30) mm

Velocidad rápida Y1 30 m/min

Aceleración Y1: 5 m/s²

Recorrido X2: 165 mm

Velocidad rápida X2 30 m/min

Aceleración X2: 5 m/s²

Recorrido Z2: 640 mm

Velocidad rápida Z2: 30 m/min

Aceleración Z2: 5 m/s²

Recorrido W2: 690 mm

Velocidad rápida W2: 30 m/min

Aceleración W2: 5 m/s²

Número de torretas: 2

Número de herramientas giratorias por estación: 12, todas en posiciones motorizadas

Sistema de herramientas: VDI 30

Velocidad máxima de la herramienta accionada: 4.000 rpm

Capacidad aproximada del depósito de refrigerante: 650 l

Capacidad máxima de la bomba de refrigerante (por cada torreta): 20 l/min

Presión de la bomba: 7 bar

Alimentación eléctrica: 91 kVA

D x An x Al de la máquina: 4.500 x 1.990 x 2.300 mm

Peso aproximado de la máquina: 9.500 kg

La máquina se suministra con un amplio y valioso surtido de piezas de recambio y componentes.

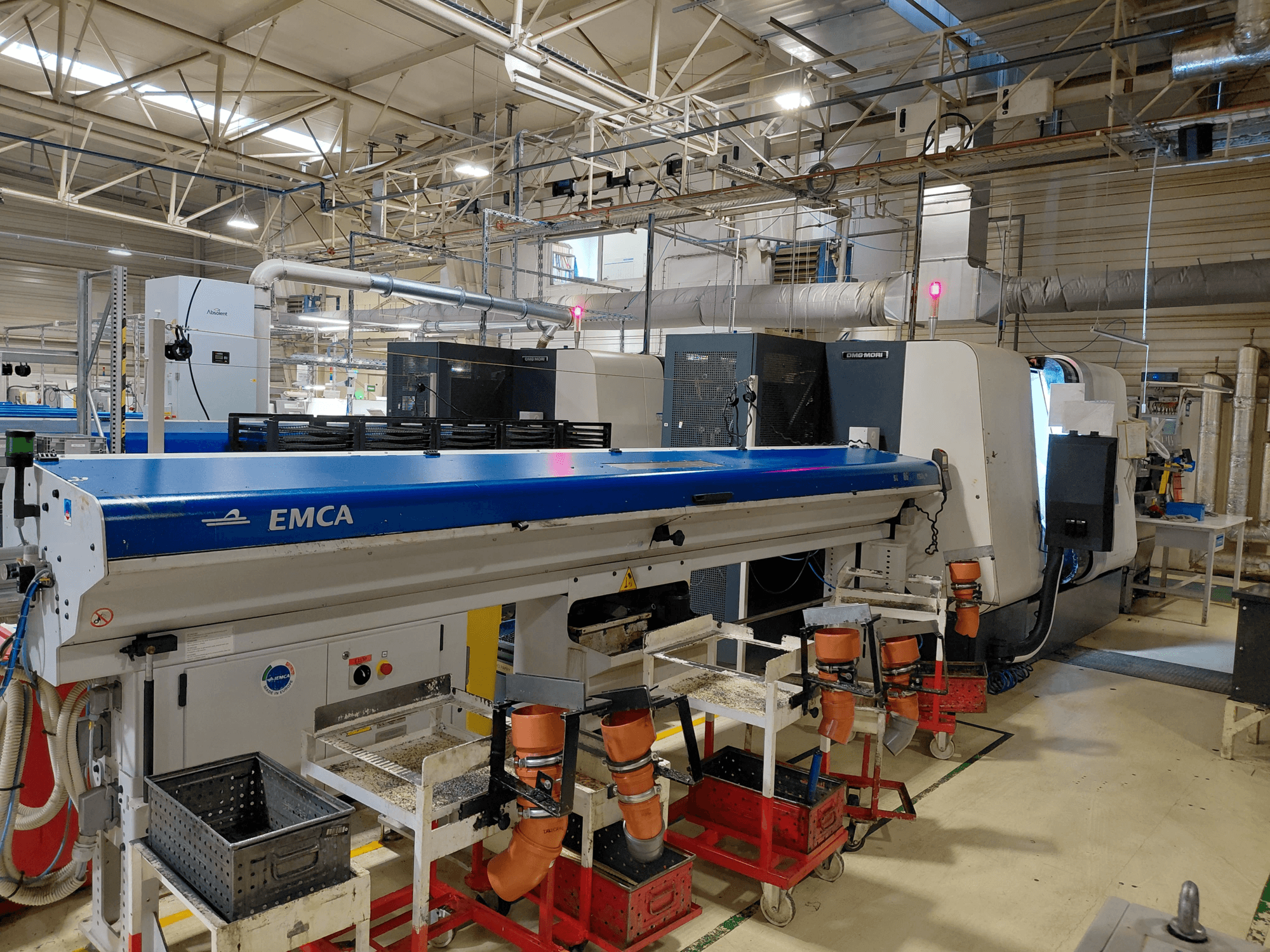

Alimentador de barras IEMCA MASTER 865 MP 43 L (4 m)

Configuración básica de la máquina:

- Accionamiento para los carros 1 y 2 (las 12 posiciones)

- Eje C para el husillo principal y el contra-husillo

- Eje Y para el carro 1

- Cinta transportadora de virutas

- Limpieza de la pinza del contrahusillo con refrigerante

- Descarga de piezas, incluida la cinta transportadora

- Preparación mecánica para filtro de neblina de aceite

- Interfaz eléctrica y de software para el cargador de barras

- Sincronización angular entre el husillo principal y el contrahusillo

- Apagado automático de la máquina

- 2 salidas de encendido/apagado adicionales (4 funciones M)

- Roscado rígido

- Contador de piezas y de tiempo

- Software para torneado poligonal en los carros 1 y 2

- Velocidad de corte constante

- Interpolación helicoidal para el carro 1

- Control de la velocidad del husillo

- Luz de aviso cuádruple

- Dispositivo de refrigeración para el armario eléctrico

Opciones añadidas:

I-V50011 Portabrocas de pinza tipo «MPF 65/140» sin avance axial para el husillo principal, diámetro máximo: 65 mm.

Elementos de sujeción y otros accesorios:

I-V50025 Cambiador manual de pinzas tipo «SACO MPT65/140 y MPF65/140»

I-V50092 Presión diferencial para el contrahusillo, con posibilidad de ajustar dos presiones de sujeción diferentes.

I-V50083 1 juego de mordazas blandas para el mandril tipo «SMW 175-BBD»

I-V50080 Mandril tipo «SMW 175-BBD» para contrahusillo, incluido adaptador para el husillo

I-V60050 Portaherramientas para herramientas de taladrado con refrigeración interna y vástago cilíndrico de Ø 32 mm, con vástago de sujeción según DIN 69880 (VDI 30) — 4 uds.

I-V60010 Portaherramientas radial para mecanizado exterior tipo C1 con vástago de sujeción conforme a DIN 69880 (VDI 30) — 5 uds.

Opciones del sistema de control:

I-V12060 Sistema de control del desgaste de herramientas «Monitor» para CNC FANUC

I-V12070 Sistema de selección de herramientas equivalentes para el monitor de herramientas para CNC FANUC

Equipos hidráulicos y de filtración:

I-V40045 Lavado externo de mordazas/pinzas con líquido refrigerante en el husillo principal y el contrahusillo

Opciones especiales

SK001 Dispositivo de sujeción especial con mandril para el contrahusillo, modelo HAINBUCH AXFIX 811, que incluye 2 pinzas
