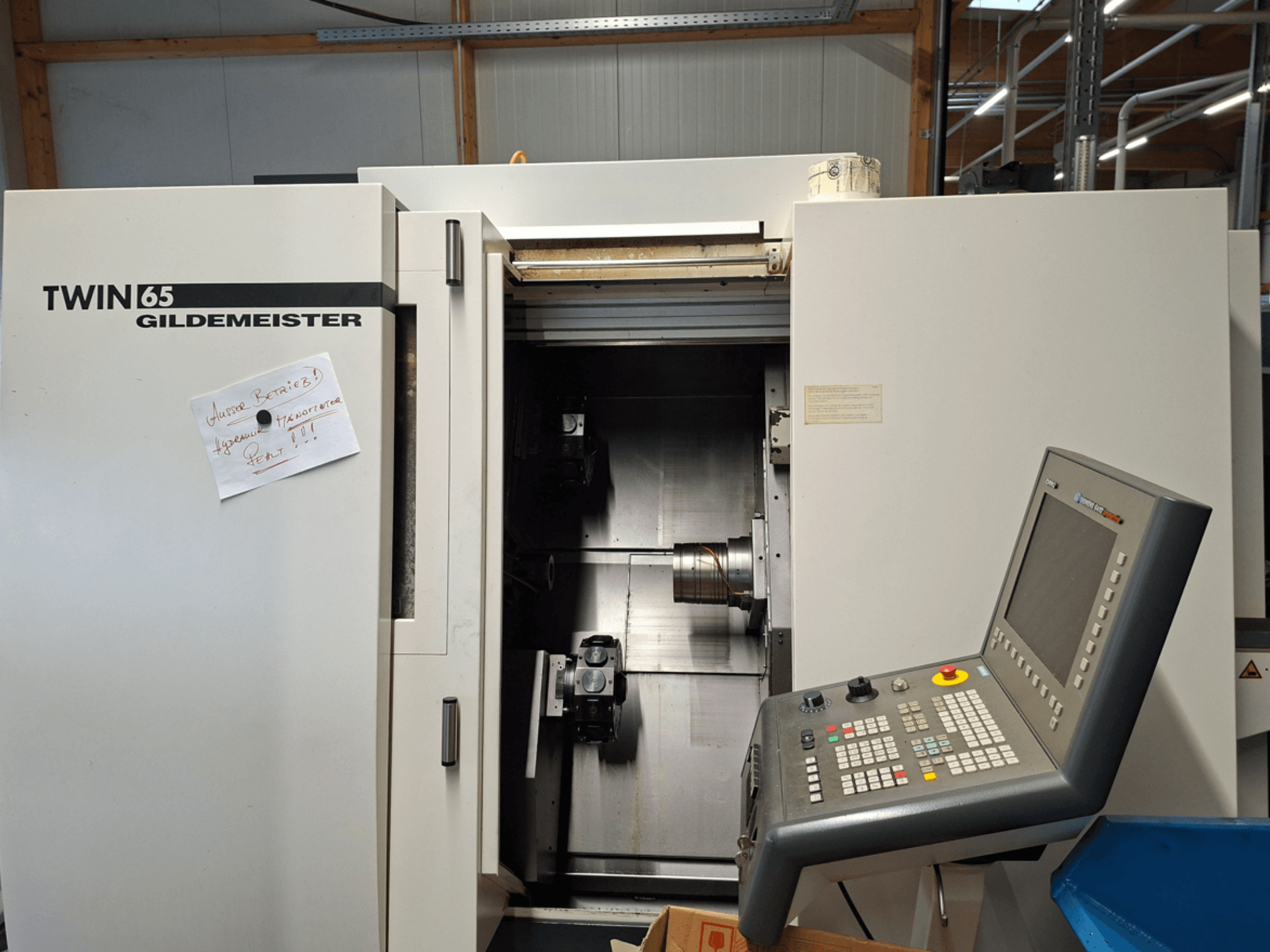

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Configuración/características:

  • 2 carros transversales

  • 2 torretas en estrella, 12 estaciones cada una, con herramientas motorizadas

  • Husillos principales y contrahusillos

  • 2 accionamientos de herramienta

  • 2 ejes C y 1 eje Y

• Husillo izquierdo (principal)

  • Diámetro del mandril: 150 mm

  • Brida del husillo 140 h5 mm

  • Diámetro del husillo: 79 mm

  • Diámetro del cojinete delantero: 165 mm

  • Potencia: 15 kW (100% ED) / 20 kW (40% ED)

  • Par: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Rango de velocidad: 25-5600 rpm

• Husillo derecho (contador/sub):

  • Diámetro del mandril: 150 mm

  • Brida del husillo: 140 h5 mm

  • Diámetro del husillo: 79 mm

  • Diámetro cojinete delantero: 165 mm

  • Par: 120 Nm (100% ED) / 160 Nm (40% ED)

• Ejes/recorridos:

  • Carro 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Carro 2: X 120 mm, Z 345 mm

  • Carro 3: Recorrido 145 mm

• Torretas/herramientas:

  • Torreta 1: 12 estaciones, VDI 25 (DIN 69880), herramientas motorizadas hasta 6000 rpm, 3,8 kW (40% ED)

  • Torreta 2: 12 estaciones, VDI 25 (DIN 69880), herramienta motorizada hasta 6000 rpm, 3,8 kW (40% ED)

• Equipamiento/opciones en máquina:

  • Sujeción diferencial para el husillo principal

  • Sujeción diferencial para el contrahusillo

• Pintura/cerramiento (estándar Gildemeister):

  • Cerramiento de la máquina y puerta del área de trabajo: Blanco calcita (RAL 9010)

  • Transportador de virutas: Gris titanio (RAL 7016)

  • Cubierta del transportador de virutas: Blanco calcita (RAL 9010)

  • Base de la máquina y armario de distribución: Gris titanio (RAL 7016)

Equipamiento adicional

• Transportador de virutas (con cubierta)

• Paquete de procesamiento de barras RG 1:

  • Dispositivo de recogida de piezas con carro controlado por CN

  • Brazo de agarre de accionamiento hidráulico, pinza de accionamiento neumático

  • 1 juego de mordazas (piezas brutas)

  • Cinta transportadora

  • Capacidad: Ø 6-65 mm, longitud aprox. 300 mm; máx. 3,5 kg (4,5 kg para TWIN 65)

• Preparación/conexión para alimentador de barras o almacén alimentador de barras

• Pistola de pulverización de refrigerante

• Luz indicadora DMG, 4 vías (luz de pila)

• Conexión eléctrica/mecánica para separador de neblina de aceite

• Accionamiento automático del capó deslizante

• Presostato EDS para dispositivo de sujeción

• DMG Netservice (a bordo)

• "Luz verde para su máquina" preinstalada en la unidad de control (estado/indicador)
