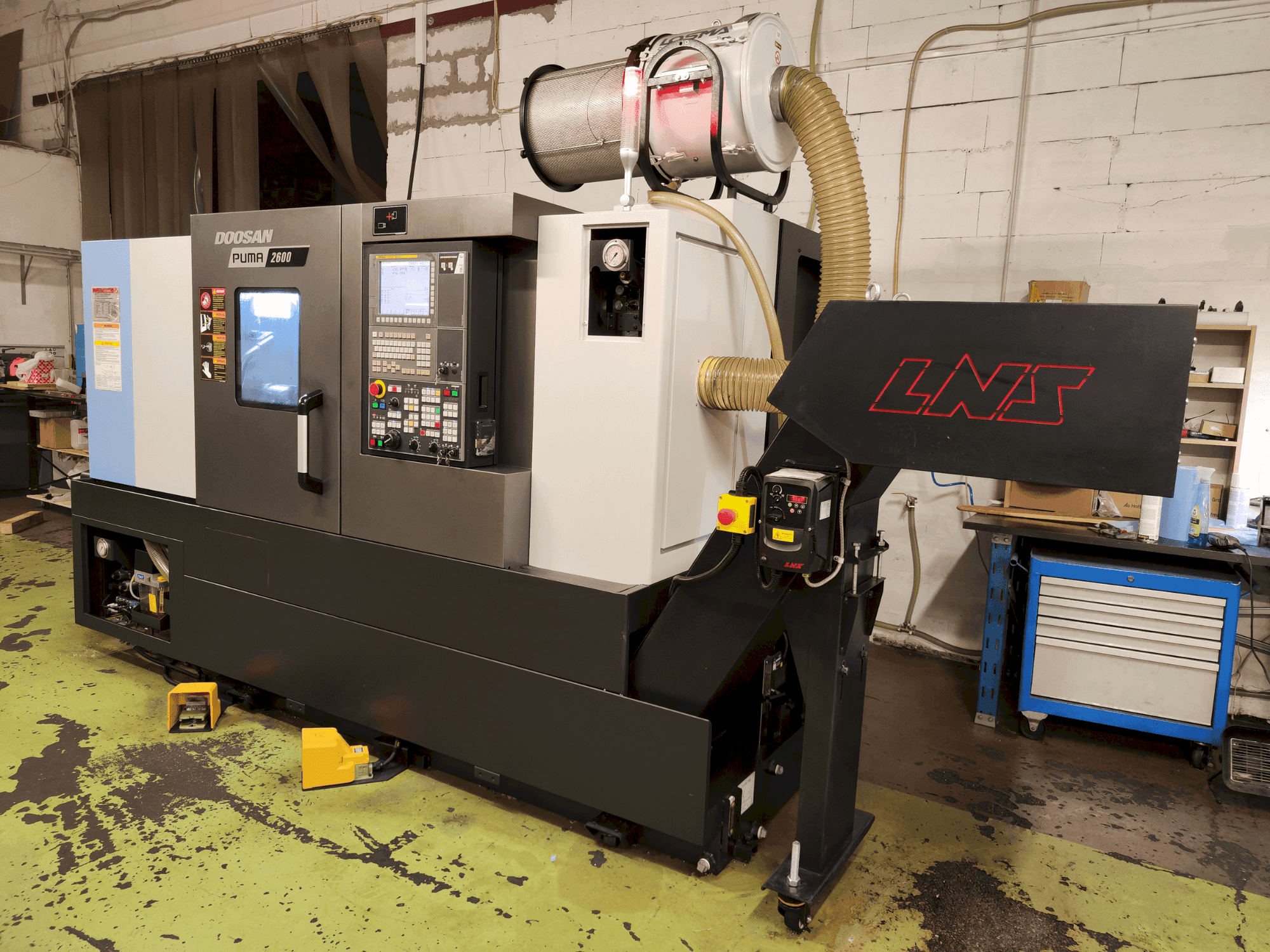

DOOSAN - Puma 2600/500LV-TUR-DOO-2018-00001

Puerta delantera abatible 680 mm

Giro sobre el sillín: 630 mm (24,8 in)

Diámetro de giro recomendado: 305 mm (12.0 in)

Diámetro máximo de giro: 481 mm / 376 mm

Longitud máxima de torneado: 755 mm (29,7 in) / 725 mm (28,5 in)

Diámetro de trabajo de la barra: 102 mm (4.0 in)

Nariz del husillo: ASA A2-11

Diámetro del cojinete del husillo (Frontal): 160 mm (6.3 in)

Diámetro del agujero pasante del husillo: 115 mm (4.5 in)

Ángulo mínimo de indexación del husillo (eje C): 0.001°

Tamaño de herramienta OD: 25 mm (1.0 in) {20 mm (0.8 in)*}

Diámetro de la barra de mandrinar: 50 mm (2.0 in) {40 mm (1.6 in)*}

Tiempo de indexación de la torreta (1er giro): 0.15 s

Velocidad del husillo de la herramienta giratoria: 5000 rpm

Conicidad del agujero de la caña del contrapunto (vivo): MT#5

Suministro de aire comprimido: 100 mm (3,9 in)

Velocidad del subhusillo (Correa [incorporada]): 4500 rpm

Nariz del subhusillo: ASA A2#5

Diámetro del rodamiento del subhusillo (Frontal): 90 mm (3,5 in)

Diámetro del agujero pasante del subhusillo: 62 mm (2,4 in)

Ángulo de indexación mínimo del subhusillo (eje C): 0.001°

Alimentación eléctrica (Capacidad nominal) 48,86 kVA
