➤ DÖRRIES SCHARMANN Heavycut 1.2 TDV4 de segunda mano | Taladrado

Mostrar en idioma original

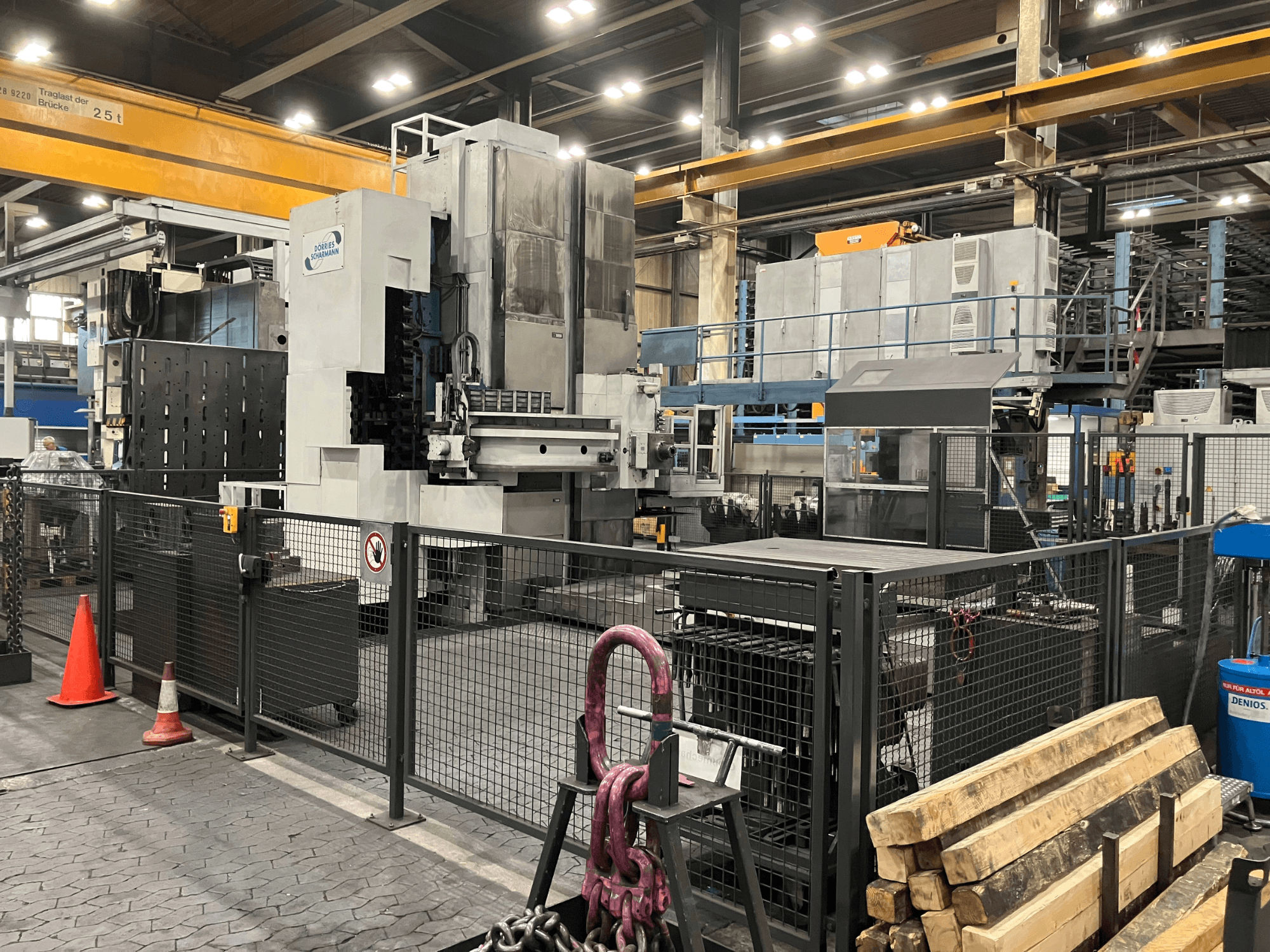

Esta máquina DÖRRIES SCHARMANN Heavycut 1.2 TDV4 de 6 ejes se fabricó en 1989. Cuenta con un impresionante recorrido del eje X de 2.500 mm, un recorrido del eje Y de 2.500 mm y un recorrido del eje Z de 800 mm. La máquina cuenta con una mesa robusta de 2.000 x 2.500 mm, con una capacidad de carga máxima de 25.000 kg. Si busca obtener unas prestaciones de mandrinado de alta calidad, considere la mandrinadora DÖRRIES SCHARMANN Heavycut 1.2 TDV4 que tenemos a la venta. Póngase en contacto con nosotros para obtener más detalles.

Resumen

marca: DÖRRIES SCHARMANN
año: 1989
MODELO: Heavycut 1.2 TDV4
tipo de aplicación: Otras máquinas herramienta
Ubicación: Alemania
tipo de máquina: Mandrinadora (Metal)
Marca de unidad de control: HEIDENHAIN

Información técnica - DÖRRIES SCHARMANN Heavycut 1.2 TDV4

Unidad de Control

Marca del control: HEIDENHAIN
Modelo del control: iTNC 530

Dimensiones

Peso de la máquina: 50000 kg
Largo de mesa: 2500 mm
Carga de mesa: 25000 kg
Ancho de mesa: 2000 mm

Recorrido

Eje B máximo: 360°
Eje B mínimo: 0°
Número de ejes: 6
Recorrido eje X: 2500 mm
Recorrido eje Y: 2500 mm
Recorrido eje Z: 800 mm

Especificación Técnica

Peso máximo de herramienta: 40 kg
Potencia del husillo: 65 kW
Velocidad del husillo: 2000 RPM
Tamaño del cono: ISO 50
Refrigeración a través del husillo: Sí
Estaciones de herramientas: 40

Información adicional

Especificaciones técnicas

* Control: Heidenhain iTNC 530

* Recorrido del eje X: 2.500 mm

* Recorrido del eje Y: 2.500 mm

* Recorrido del eje Z: 800 mm

* Recorrido del eje W: 700 mm

* Recorrido del eje V: 1.500 mm

* Eje B: 360°

* Diámetro del husillo de trabajo: 150 mm

* Portaherramientas: ISO 50 DIN 2079

* Número de etapas de engranajes: 3

* Dimensiones de la mesa: 2.000 × 2.500 mm

* Altura de la mesa: 1.050 mm

* Capacidad de carga de la mesa: 25 000 kg

* Velocidad de avance del eje V: 1–10 000 mm/min

* Velocidad de avance del eje B: 2,4 rpm

* Desplazamiento rápido en los ejes X/Y/Z/W: 10 000 mm/min

* Velocidad de avance en los ejes X/Y/Z/W: 1–10 000 mm/min

* Sección transversal de la viga del pórtico: 325 × 325 mm

* Almacén de herramientas: almacén de cadena

* Capacidad del almacén de herramientas: 40 herramientas

* Diámetro máximo de la herramienta: 340 mm

* Diámetro máximo de la barra de mandrinado: 500 mm

* Longitud máxima de la herramienta: 500 mm

* Peso máximo de la herramienta: 40 kg

* Velocidad rápida del almacén de herramientas: aprox. 40 m/min

* Velocidad de avance lento del almacén de herramientas: aprox. 1,2 m/min

* Sistema de refrigeración: refrigerante a través del husillo

* Sistema de refrigeración: boquillas de refrigerante externas

* Filtración del refrigerante: filtro de banda de papel

* Supervisión del proceso: control adaptativo

* Volante de mando: HR 550 FS

* DNC: Heidenhain DNC

* Control adaptativo de carga: Sí

* KinematicsOpt: Sí

* Ajustes globales del programa: Sí

* HDR y SIK: Sí

Equipamiento adicional / accesorios

* WFK 100 S

* WFK 50 S

* Montaje automático del cabezal de fresado

* Sujeción automática del cabezal de fresado

* Accionamiento del cabezal de fresado mediante eje controlado

* Refrigeración de la herramienta con 4 boquillas

* Transportador de virutas

* Control del par

* Indicadores de posición

Reacondicionamiento / Modernización en 2013

* Control CNC: Heidenhain iTNC 530

* Pantalla plana TFT en color de 19" BF 760

* TouchPad TE 745 con panel de control de la máquina integrado

* Volante electrónico HR 550 FS con rejilla y componentes de conexión

* HDR y SIK

* Ajustes globales del programa

* KinematicsOpt

* Control adaptativo de carga

* DNC de Heidenhain

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
