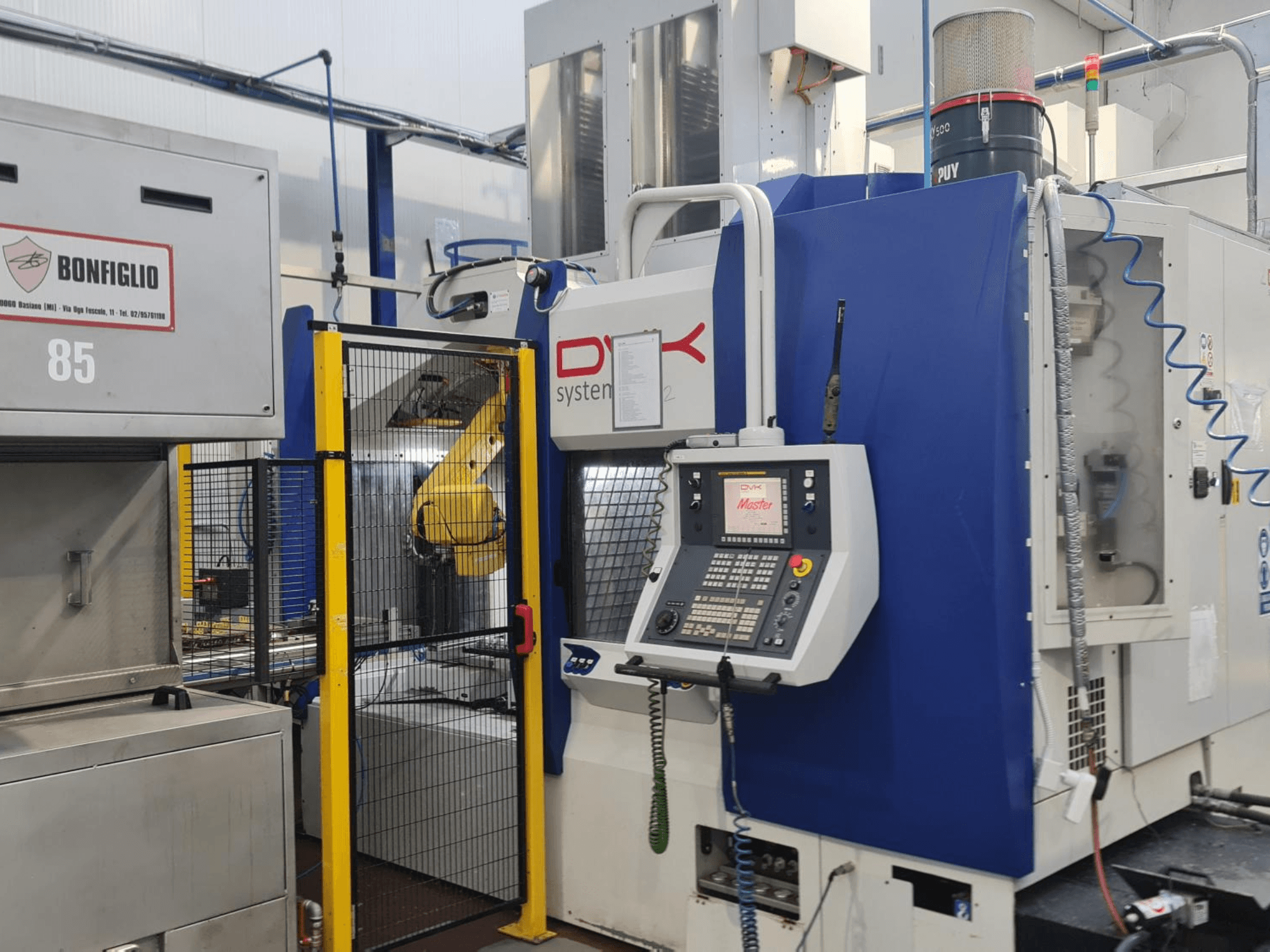

DVK - System Master IT-MIL-OTH-2020-00001

• Control CNC: CNC FANUC con panel de mando a color de 10,4", PLC, conectividad Ethernet y software específico para la máquina

• Certificación CE

• Área de trabajo:

  • Ejes del tornillo de sujeción birrotacional: Eje A de 360° continuo, eje B de 360° continuo

• Husillo:

  • Tipo: electrohusillo OMLAT

  • Par: 80 Nm

  • Interfaz de herramienta: HSK-A63

• Almacén de herramientas/ATC:

  • Cambiador automático de herramientas

  • Diámetro máximo de la herramienta: 70 mm (150 mm si los compartimentos adyacentes están libres)

  • Selección aleatoria de herramientas

• Sistema de sujeción:

  • Mordaza hidráulica bicircular autocentrante

  • Recorrido de las mordazas: 50 mm

  • Fuerza de sujeción: 5 000–30 000 N

• Refrigeración, lubricación y servicios:

  • Husillo refrigerado por líquido

  • Lubricación automática centralizada con grasa

  • Sistema neumático

  • Sistema hidráulico

  • Intercambiador de calor aire-agua

  • Sistema de presurización de la máquina

• Datos de la máquina:

  • Potencia instalada: 55 kW

  • Tensión de alimentación: 400 V / 50 Hz

Equipamiento adicional

• Automatización con robot:

  • Robot antropomórfico FANUC M20iA/20M, 6 ejes, 20 kg de carga útil

  • Pinza de dos mordazas Schunk PGN125

• Sistema de palés:

  • Dos almacenes verticales de palés

  • Tamaño de los palés: 480 × 300 mm

  • 54 posiciones de palé por almacén (de serie)

• Virutas/líquido refrigerante y extracción:

  • Refrigerante interno a través del husillo

  • Filtro de cartucho de 60 µm

  • Filtro autolimpiante MAHLE de 60 µm

  • Sistema de lavado del área de trabajo tipo «lluvia»

  • Transportador de virutas con cadena de arrastre y filtro rotativo

  • Enfriador de refrigerante

  • Sistema de extracción de neblina de aceite

• Medición, supervisión y precisión:

  • Sonda de radio 3D Marposs

  • Preajustador láser de herramientas

  • Compensación térmica en los ejes X, Y y Z

  • Escalas ópticas en los ejes X, Y y Z

  • Supervisión de la vida útil de las herramientas

  • Sistema de coordenadas de trabajo ampliado (48 desplazamientos adicionales)

  • Sistema de visión artificial con 2 cámaras

• Mejora del sistema de sujeción:

  • Sujeción hidráulica con control de presión

• Equipamiento auxiliar incluido:

  • Lavadora industrial de piezas Bonfiglio MROTOS 8555 4 E LRSA, con robot integrado

  • Sistema de marcado por punzonado Automator ADP5090 con controlador AC500, integrado en el robot:

    • Área de marcado: 50 × 90 mm

    • Cabezal de marcado neumático

    • Conectividad: Ethernet / USB / RS232 / RS485

    • Controlador AC500 con pantalla táctil

    • Velocidad de marcado de hasta 10 caracteres por segundo
