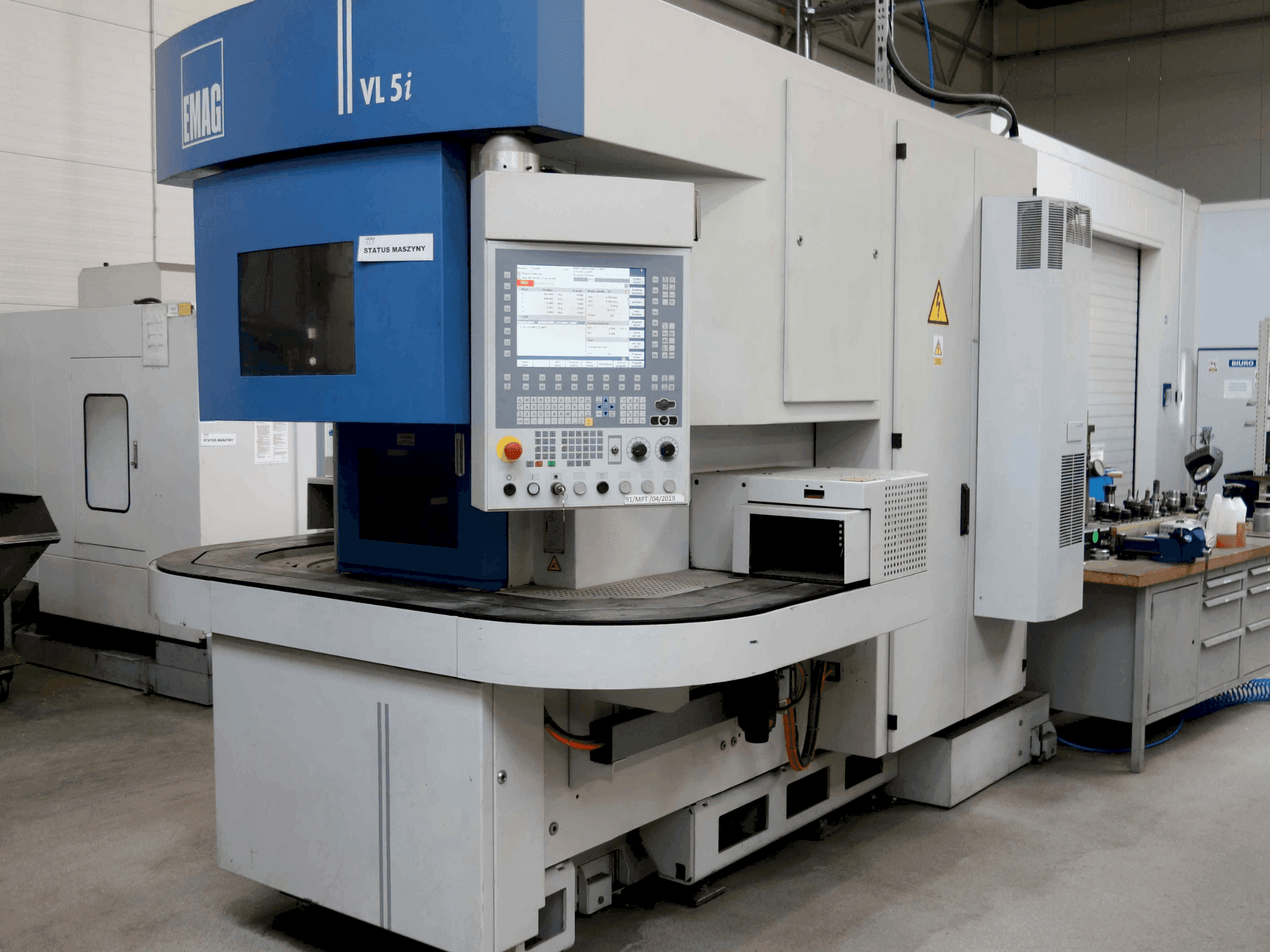

Este torno vertical EMAG VL5 i DSL se fabricó en 2014. Cuenta con un potente accionamiento del husillo principal de 18 kW y un rango de velocidad de 0 a 4500 rpm. Equipada con un sistema de control Siemens SINUMERIK 840Dsl y una robusta torreta de bridas EMAG de 12 posiciones, garantiza un funcionamiento preciso y eficiente. Es ideal para trabajar con piezas de hasta 6 kg gracias a su mandril hidráulico especializado. Para obtener más información sobre este torno vertical, no dude en ponerse en contacto con nosotros.
Resumen
- marca: EMAG
- año: 2014
- MODELO: EMAG VL5 i DSL
- tipo de aplicación: Torneado
- Ubicación: Polonia
- tipo de máquina: Máquina de torneado vertical
- Marca de unidad de control: SIEMENS
Información técnica - EMAG EMAG VL5 i DSL
Unidad de Control
- Marca del control: SIEMENS
- Modelo del control: SINUMERIK 840Dsl
Dimensiones
- Profundidad de la máquina: 3900 mm
- Altura de la máquina: 3200 mm
- Longitud de la máquina: 3120 mm
- Peso de la máquina: 7500 kg
Recorrido
- Número de ejes: 2
- Recorrido eje X: 745 mm
- Recorrido eje Z: 300 mm
Especificación Técnica
- Herramientas accionadas: Sí
- Diámetro máximo de pieza: 220 mm
- Altura máxima de pieza: 175 mm
- Potencia del husillo: 18 kW
- Velocidad del husillo: 4500 RPM
- Refrigeración a través del husillo: Sí
Información adicional
- Diámetro máximo del mandril: 250 mm
- Diámetro máximo de giro: 270 mm
- Capacidad estándar de automatización en posición cerrada: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Carga total máxima admisible del sistema de automatización: 175 kg
- Longitud de la cadena: 224 pulgadas
- Número de eslabones de la cadena: 224
- Paso de la cadena: 1 pulgada (25,4 mm)
- Tiempo de carga: 2-4 s
- Brida del husillo (DIN 55026): tamaño 6
- Diámetro del cojinete delantero del husillo: 110 mm
- Potencia del motor asíncrono de CA de la transmisión principal (100/40 % ED): 18 / 27 kW
- Par del accionamiento principal (100/40 % ED): 200 / 300 Nm
- Velocidad en las esquinas: 850 rpm
- Velocidad de avance rápido en el eje X: 60 m/min
- Velocidad de desplazamiento rápido en Z: 30 m/min
- Fuerza de avance en los ejes X y Z: 10 kN
- Diámetro del husillo de bolas X / Z: 40 mm
- Portaherramientas: torreta de 12 posiciones, alojamiento de vástago cilíndrico DIN 69880 (VDI 40)
- Diámetro del vástago de la herramienta: 40 mm
- Longitud máxima de la herramienta, incluido el portaherramientas: 190 mm
- Círculo de interferencia máximo de la herramienta: 760 mm
- Velocidad máxima de las herramientas accionadas: 6000 rpm
- Velocidad angular de las herramientas motorizadas: 3000 rpm
- Potencia máxima de las herramientas accionadas: 8,5 kW
- Par máximo de las herramientas motorizadas (10/40/100 % de servicio continuo): 40 / 24 / 15 Nm
- Alimentación eléctrica / Tipo de corriente: 3 ~
- Frecuencia: 50 Hz
- Tensión de funcionamiento: 400 V
- Tensión de control general (CC): 24 V
- Tensión de control de la válvula / CA: 24 V (CC) / 230 V (CA)
- Conexión de iluminación: 24 V
- Potencia de conexión: 36 kW
- Corriente nominal: 64 A
- Fusible de alimentación: 80 A
- Norma de ejecución eléctrica: VDE 0113
- Longitud, incluido el transportador de virutas: 4185 mm
Equipamiento adicional, no incluido
Capacidad del depósito de refrigerante: 360 litros
Ventajas de la máquina
Ventajas técnicas de la máquina
Alta precisión de trabajo, velocidades de avance rápido, alta velocidad máxima de las herramientas motorizadas
Máquina para funcionamiento en un solo turno
Temperatura ambiente máxima: hasta 30 °C
Humedad máxima: 50 %
Nivel de presión acústica: 78 dB(A)
Información adicional
La máquina sigue encendida
