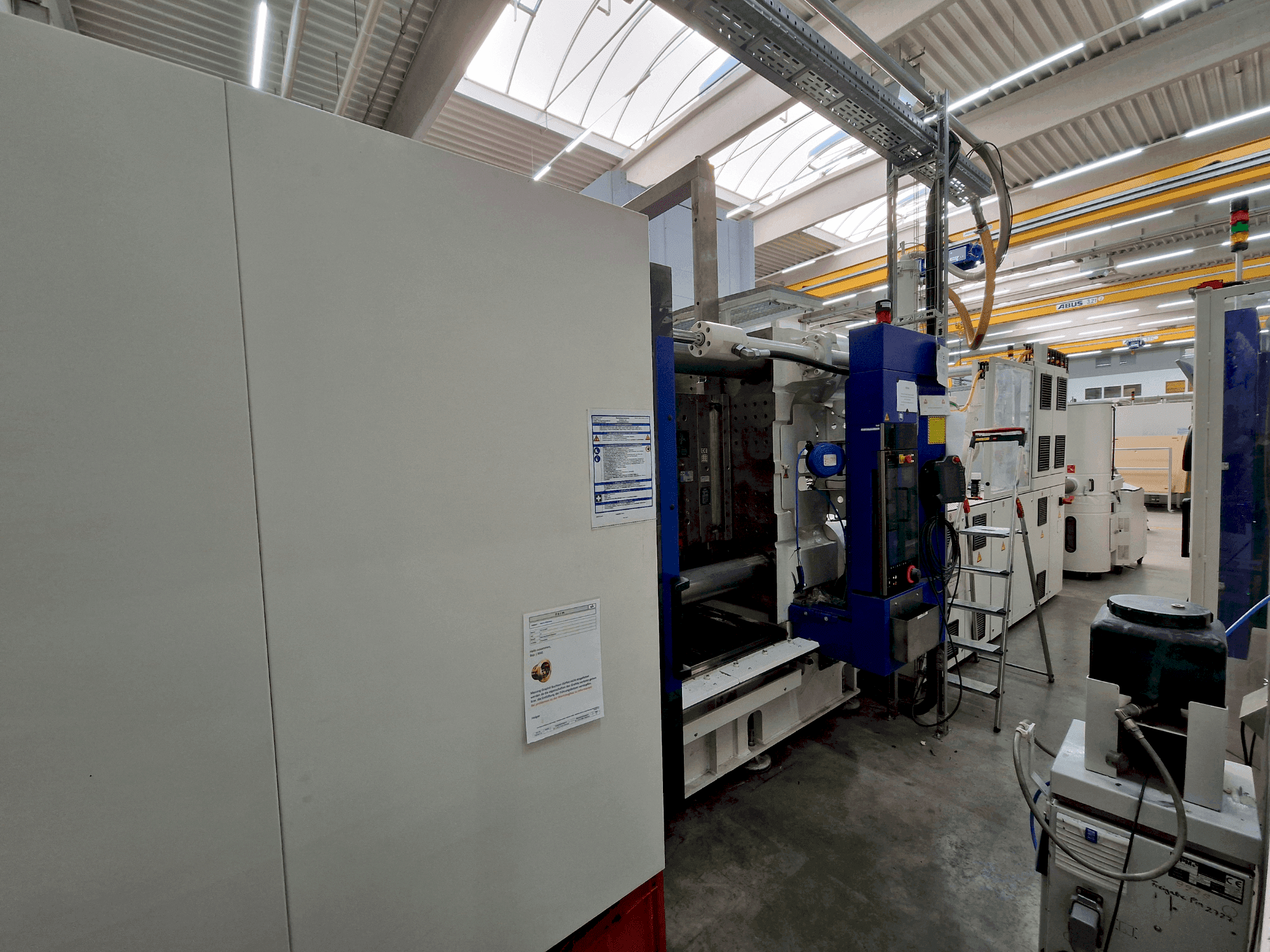

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Equipamiento adicional

• Capacidad del depósito de aceite - Unidad de inyección 500 l

• Potencia máxima de refrigeración (entrada de agua a 32°C) 29,40 kWcool

• Consumo de agua (32°C) 4,80 m3/h

Ventajas de la máquina

Ventajas cualitativas de la máquina

• La máquina dispone de baterías de agua eléctricas (4 e-flomos con 8 circuitos cada uno).

• Las unidades de inyección están equipadas con acumuladores que permiten una alta presión de inyección de hasta 2400 bar con un tornillo de 60 mm.

Ventajas técnicas de la máquina

• Capacidad máxima de inyección: 890 cm³

• Par del husillo: 2000 nm // velocidad máxima del husillo @ par reducido: 275 min-1

• Par reducido @ velocidad máxima del tornillo: 1600 nm

• Tasa de recuperación (tornillo de 3 zonas) 51 g/s // tasa de recuperación (tornillo de barrera): 67. 1 g/s

• Velocidad de inyección 353 cm³/s

• Carrera de la boquilla: 950 mm

• Relación Ld: 24. 0

• Zonas de calentamiento incl. boquilla: 8 // potencia de calentamiento: 27. 5 kwel

• Fuerza de apertura con almohadilla de presión 510 kn

• Distancia máxima entre platos: 1750 mm

Información adicional

Dimensiones y peso

• Anchura de la canaleta de salida: 1100 mm

• Peso de la unidad de cierre: 20.000 kg

• Peso máximo del molde (plato móvil): 7.330 kg

• Peso máximo del molde (plato fijo): 7.330 kg

• Peso máximo del molde (total): 11.000 kg

Datos del ciclo (Euromap 6)

• Carrera 700 mm

• Tiempo de ciclo en seco: 2,9 s

Sistema de control: Monocompute CC300

Características principales

• Pantalla táctil Full HD de 21,5

• Interfaz USB / Conexión Ethernet

• Elemento de control E-move

• 3 tarjetas de acceso para el usuario

• Símbolos gráficos para el control del ciclo

• Idiomas de pantalla: Alemán, inglés

• Señal acústica de error / Indicador luminoso de error

Programas y supervisión

• Control de potencia: optimiza el rendimiento del motor durante la dispensación

• Medición del paralelismo del molde

• IQ Weight Monitor: supervisa el peso de la inyección y la viscosidad

• IQ Weight Control: ajuste automático de los parámetros de inyección durante las fluctuaciones

• Interfaz de control de calidad (tiempo de inyección, tiempo de dosificación, presión, tiempo de ciclo)

• Posibilidad de inyección continua cuando la monitorización está desactivada

Unidad de sujeción y placas

• Placas de sujeción reforzadas (FAP y BAP +50 mm cada una)

• Reducción de la altura mín./máx. de la herramienta y de la distancia entre placas (-100 mm gracias al refuerzo)

• FAP: apertura de platina lo más pequeña posible, calota esférica minimizada

• BAP: sin abertura del expulsor

• Roscas adicionales según EUROMAP VOL1

• Ranuras de centrado según plano

• Expulsor de plato - Variante A (adaptado al patrón de sujeción)

• Interfaz de seguridad para expulsor

Hidráulica y tiranoyos

• Tiranoyos hidráulico

  • 1 pliegue en plato móvil

  • 2 pliegues en plato fijo

  • 2 pliegues sobre plato móvil con válvula proporcional PQ, medición de volumen, ajuste de presión/velocidad

• Interfaz para posición intermedia de extracción de machos

Calentamiento y refrigeración del molde

• Calentamiento del molde: 16 circuitos, máx. 40 kW de potencia calorífica (Euromap 14)

• Interfaz de control de temperatura (platina móvil y fija)

• Control hidráulico cuádruple de la boquilla del molde

• Conexión separada de agua de refrigeración (herramienta y máquina)

• Interfaz de la unidad de control de temperatura: Protocolo Engel, bucle de corriente de 20 mA

• Regulador de caudal de 4 vías (0-10 l/min)

• Especificación de la manguera: máx. 90 °C / 4 bar

• Mangueras para refrigeración del molde

• 4 circuitos de control de temperatura en la parte trasera de la máquina

• Boquilla de enjuague con abrazadera de manguera

• 2× sistemas de atemperación ENGEL e-formo (1-15 l/min, 8 circuitos, máx. 120 °C)

• 1 distribuidor para plato fijo, 1 para plato móvil

• Unidad e-formo adicional en el lado de mando (opcional)

Accionamiento e hidráulica

• ENGEL ecodrive S+V3 (servoaccionamiento con regulación de velocidad)

• Sistema de control cerrado para presión y velocidad (bucle cerrado)

• 2× 50 L acumuladores hidráulicos (para el proceso de pulverización)

• Posición de la batería en la parte delantera (según dibujo)

• Refrigerador de aceite (capacidad estándar)

• Se suministra sin llenado de aceite (el aceite contiene zinc durante la puesta en marcha)

• Sistema hidráulico silencioso y energéticamente eficiente con control, filtración, precalentamiento y refrigeración del aceite optimizados

Unidad de inyección

• Cilindro bimetálico (a base de Fe), resistente a la abrasión y la corrosión, hasta 350 °C

• Zona de calentamiento adicional en el cilindro

• Arandela de empuje (diafragma) para tornillo S8, Ø 60 mm, L/D 24, geometría G1

• Válvula antirretorno UNR9 RGB (acero al cromo pulvimetalúrgico)

• Brida resistente a la corrosión

• Tobera abierta especial, resistente a la corrosión, rosca de brida V445x3, radio 15 mm, agujero 8 mm

• Salida de tobera adecuada para conexión de canal caliente

• Calefacción del cilindro y la tobera de 230 V

• Tapas cerámicas para cilindros

• Zonas de calentamiento aisladas (no aptas para PC, PMMA, PVC, etc.)

Sistema eléctrico

• Tensión de alimentación: 3×400 V + N + PE / 50 Hz

• Tomas Schuko (230 V), máx. 2 unidades

• Toma CEE trifásica (10/16 A)

• Contactos libres de potencial: 4 entradas / 4 salidas (libremente programables)

Interfaces (Euromap)

• 13 - Posiciones finales de extracción del núcleo

• 14 - Calefacción

• 63 - Acceso a datos en línea

• 65 - Cálculo de depósitos

Robot y accesorios

• Robot ENGEL easix (KR 60, versión especial)

• Unidad de control del robot no integrada varias veces

• Montaje y prueba en ENGEL

• Manual de instrucciones: impreso + CD (alemán)

Conformidad, Diseño & Extras

• Conformidad EN 201 (seguridad de la máquina)

• Acabado de pintura RAL 9002 (blanco grisáceo) & RAL 5002 (azul ultramarino), diseño especial ENGEL

• Paquete básico E-connect.24 (mantenimiento a distancia)

• Pies de máquina (versión estándar)

• Etiquetado en alemán

• Las 4 unidades E-Flomo completamente renovadas por ENGEL
