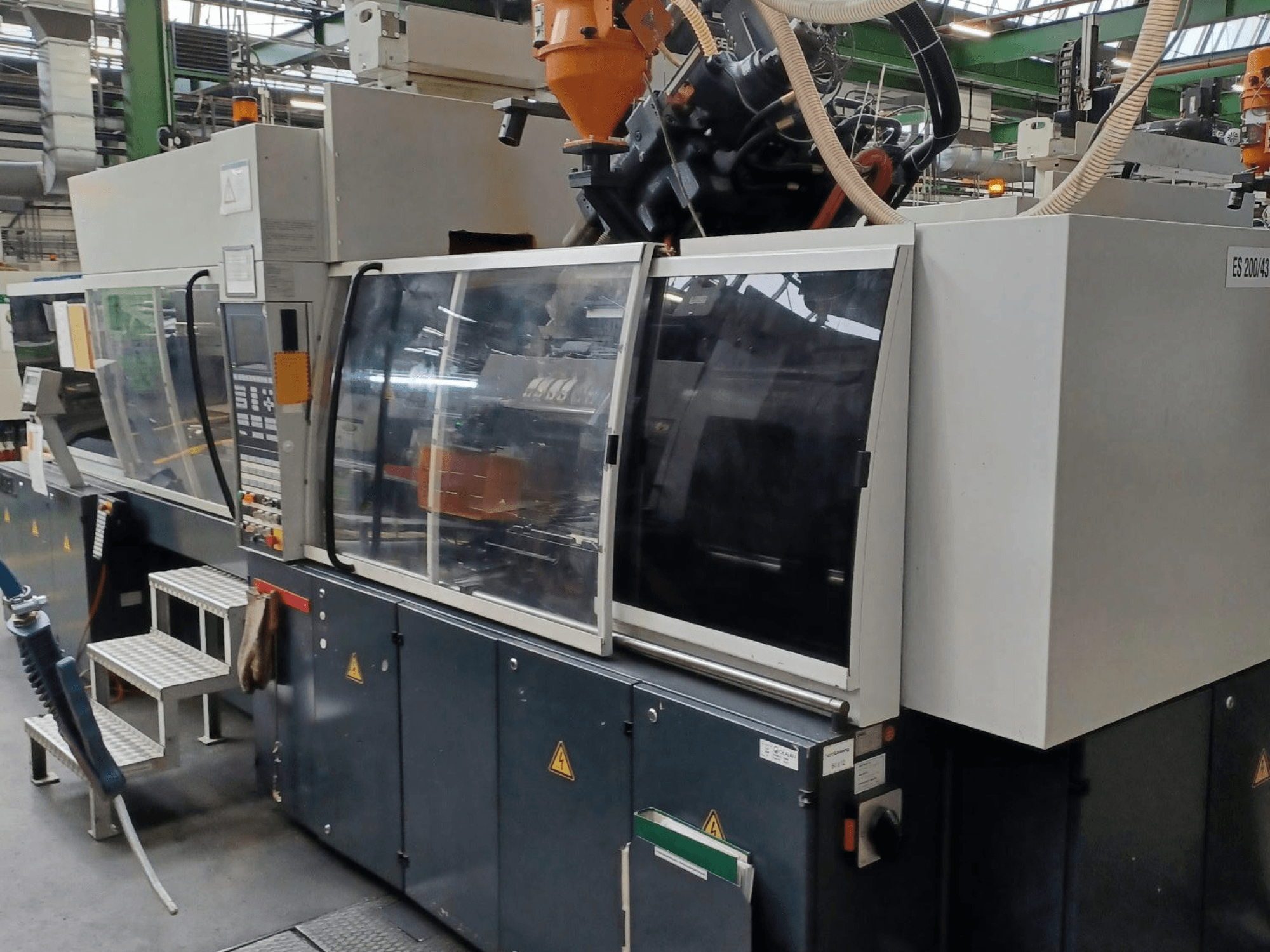

Engel - ES650H/200W-200HL-2F DE-INJ-ENG-2001-00005

• Unidad de sujeción

  • Peso del molde (WZ): 1500 kg

  • Peso total en movimiento: 3000 kg

  • Altura mínima del molde: 550 mm

  • Carrera de apertura del molde 700 mm

  • Distancia entre columnas (H × V): 920 × 750 mm

  • Tamaño de la platina: 1250 mm

  • Carrera del expulsor 150 mm

  • Fuerza del expulsor: 61 kN

  • Diámetro del anillo de centrado lado A: 110 mm

  • Diámetro del anillo de centrado lado B: 90 mm

  • Sistema de cierre del molde: Hidráulico / neumático

  • Control de tracción del núcleo: Sí

  • Número de núcleos: 4 (lado A)

  • Control de la mesa giratoria: Sí

  • Control del plato divisor: Sí

• Unidad de inyección 1 (Principal) - Tipo 650H

  • Volumen máx. de inyección: 200 cm³

  • Volumen de carrera: 251 cm³

  • Diámetro del husillo: 40 mm

  • Relación L/D: 20

  • Velocidad del tornillo: 290 rpm

  • Presión de inyección: 1930 bar

  • Velocidad de inyección: 142 g/s

  • Peso de la inyección (PS): 216 g

  • Velocidad de plastificación: 26 g/s

  • Orificio de la boquilla 15 mm

  • Motor de la bomba 30 / 12,3 kW

• Unidad de inyección 2 (Secundaria) - Tipo 200W

  • Volumen máx. de disparo: 140 cm³

  • Volumen de carrera: 69 cm³

  • Diámetro del tornillo: 25 mm

  • Relación L/D: 24

  • Velocidad del tornillo: 480 rpm

  • Presión de inyección: 2000 bar

  • Velocidad de inyección: 104 g/s

  • Peso de la inyección (PS): 60 g

  • Velocidad de plastificación 12 g/s

  • Orificio de la boquilla 15 mm

  • Motor de la bomba ~6,8 kW

• Recorrido de los ejes de la máquina

  • Eje X (unidad de inyección) 500 mm

  • Eje Y (mesa giratoria / portamoldes): 1000 mm

  • Eje Z (unidad de sujeción): 1400 mm

• Equipamiento y opciones (máquina integrada)

  • SPC / Control de procesos: Sí

  • Interfaz de presión: Sí

  • Segundo cilindro de inyección: Sí

  • Monitorización de moldes: No

  • Sensor de presión de cavidad: p-θ-t-θ (Priam)

  • Control de canal caliente: 16 zonas

  • Filtro secador: No

  • Programas especiales: Sí

  • Opción especial: GealanXcomp

  • Automatización: No

• Estado:

  • Bien mantenido y revisado

Equipamiento adicional

• Robot de extracción lineal Engel ERC 23/1-E (incluido)
