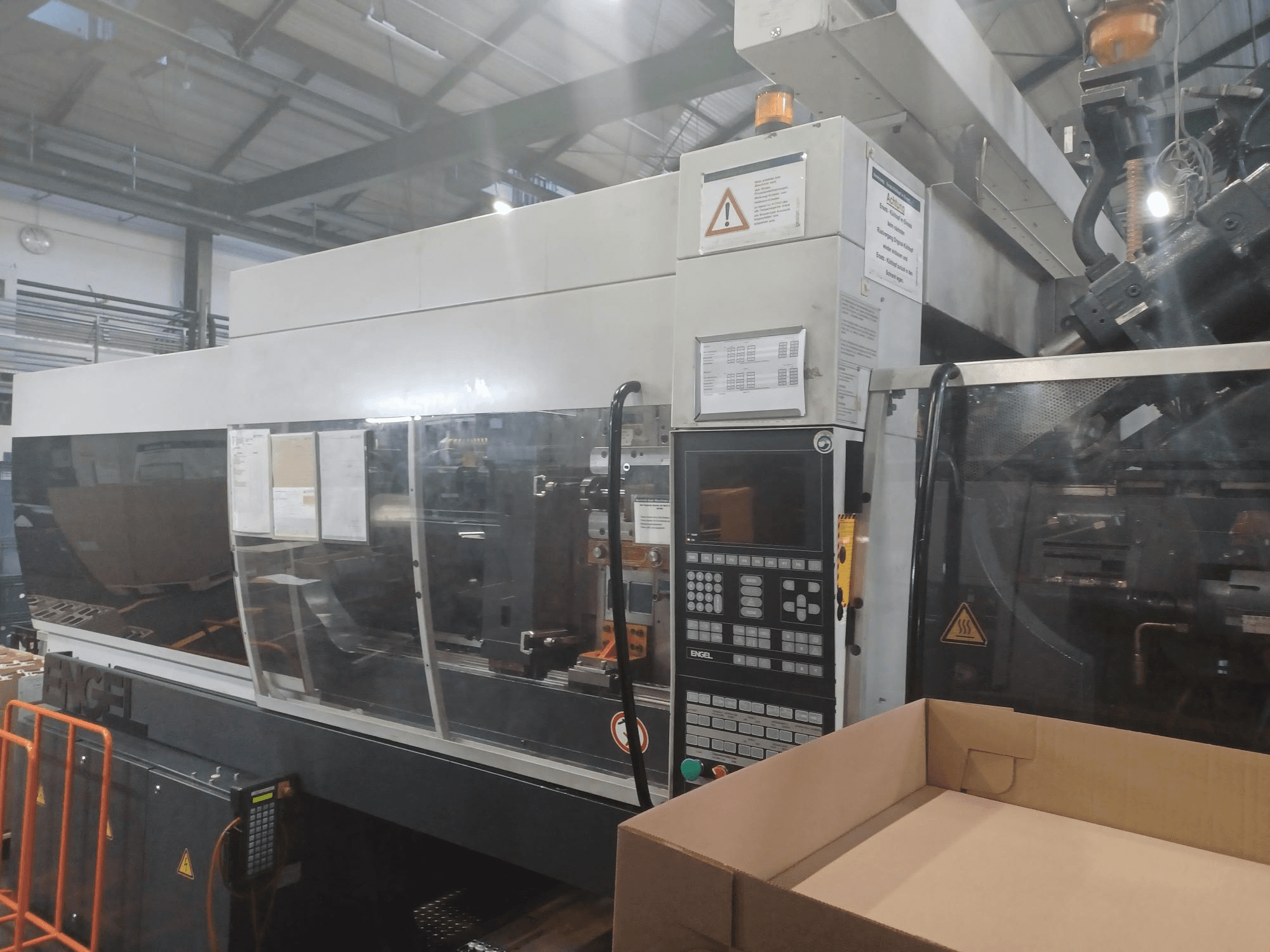

Engel - ES650H/200W-200HL-2FDE-INJ-ENG-2004-00006

• Configuración: 2K (máquina de moldeo por inyección de dos componentes)

• Unidad de sujeción:

  • Dimensiones de la platina (H x V): 920 x 760 mm

  • Altura de instalación del molde (mín.) 500 mm

  • Carrera de apertura 750 mm

  • Luz diurna máx. (distancia entre platinas) 1150 mm

  • Peso máx. del molde: 3000 kg (1500 kg por lado)

  • Carrera del expulsor 150 mm

  • Fuerza del expulsor: 80 kN

  • Tiros del núcleo: 3 (lado del expulsor)

  • Diámetro del anillo de centrado (lado del expulsor) 200 mm

• Unidad de inyección 1 (Primaria - 650H):

  • Diámetro del tornillo: 40 mm

  • Presión de inyección: 1946 bar

  • Volumen de disparo (barrido): 251 ccm

  • Peso del disparo (PS): 216 g

  • Velocidad del tornillo: 290 rpm

  • Relación L/D: 20

  • Radio de la boquilla: 15 mm

• Unidad de inyección 2 (Secundaria - 200W):

  • Diámetro del tornillo: 25 mm

  • Presión de inyección: 2089 bar

  • Volumen de disparo (barrido): 69 ccm

  • Peso del disparo (PS): 60 g

  • Velocidad del tornillo: 480 rpm

  • Relación L/D: 24

• Interfaces/Control: Interfaz de impresora; control de proceso disponible

Equipamiento adicional

• Sistema de robot: Robot lineal ERC 23/1-E

  • Carrera del eje X 500 mm

  • Carrera eje Y: 1000 mm

  • Carrera eje Z: 1600 mm

• Control de canal caliente: 16 zonas
