Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

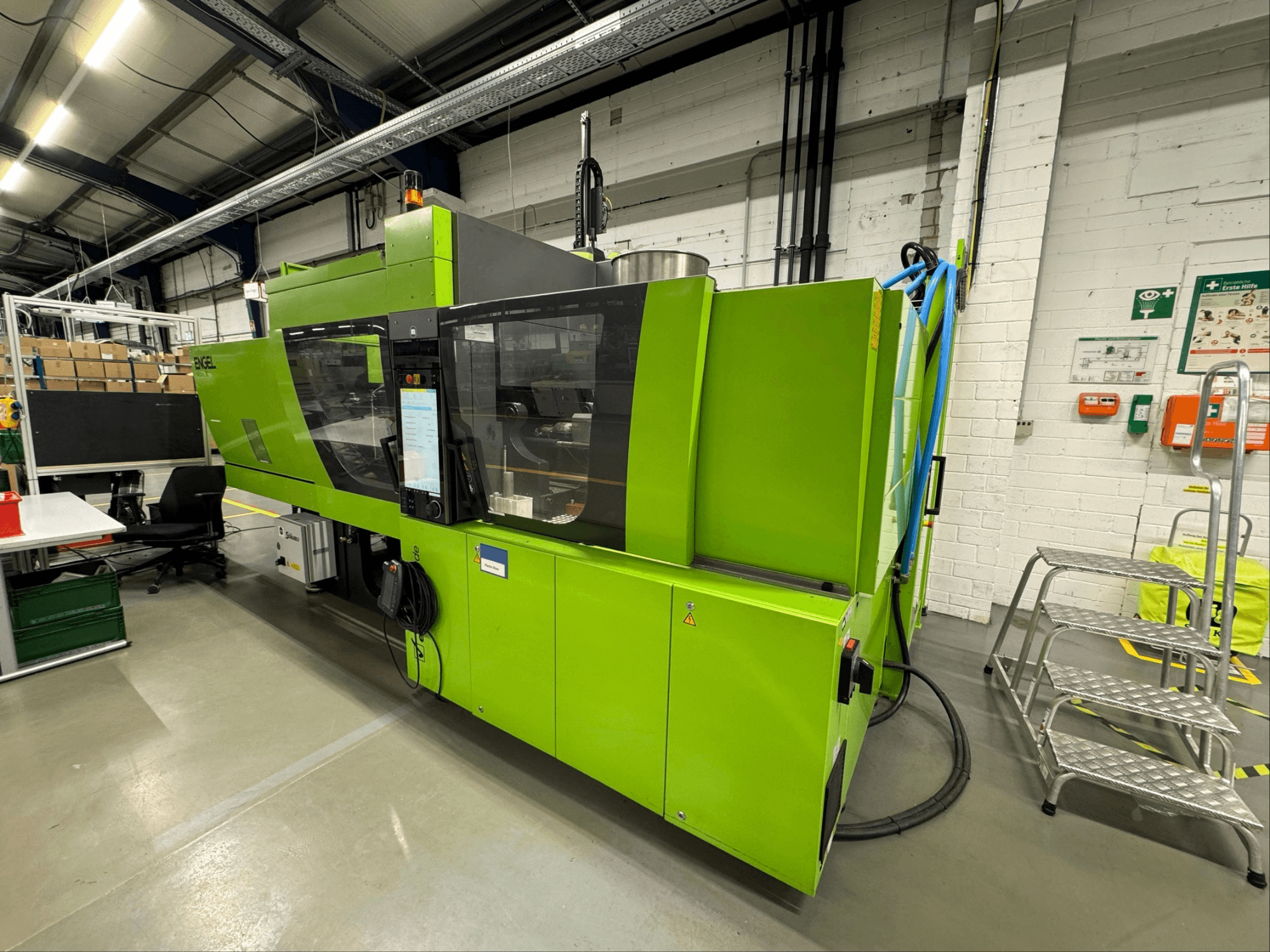

ENGEL Victory 200/90 tech

- Fuerza de cierre: 90 toneladas

- Tamaño de la unidad de inyección: 200

- Horas totales de funcionamiento (máquina): 15 903 h

- Horas de funcionamiento en modo automático (robot): 12 086 h

- Tipo de platina de cierre: platina estándar sin tirantes según EUROMAP

- Diámetro de centrado: 125 mm EUROMAP

- Sistema de sujeción magnética: placa de sujeción magnética Stäubli

- Sistema de expulsión: expulsor central con interfaz de seguridad para el expulsor

- Sistema de calentamiento: bandas calefactoras cerámicas de 230 V en el cilindro

ENGEL Viper 6 RC300

- Peso máximo de manipulación (carga útil): 5 kg

- Recorridos de los ejes del robot:

Recorrido en el eje X: 400 mm

Recorrido en el eje Y (único): 1.000 mm

Recorrido del eje Z: 2.360 mm

Eje C: eje giratorio neumático compacto, giro de 0 a 90°, par de 6 Nm

- Altura mínima de depósito: 1 450 mm (centro del eje C sin girar, sin cabezal de sujeción ni pieza)

- Dimensión vertical máxima de la pieza o del cabezal de sujeción (TV): 200 mm

- Altura total máxima del sistema: 4.100 mm (manipulación y máquina, incluidas las zapatas de la máquina)

- Lado de colocación de la pieza: parte trasera de la máquina

- Movimiento de entrada: vertical
