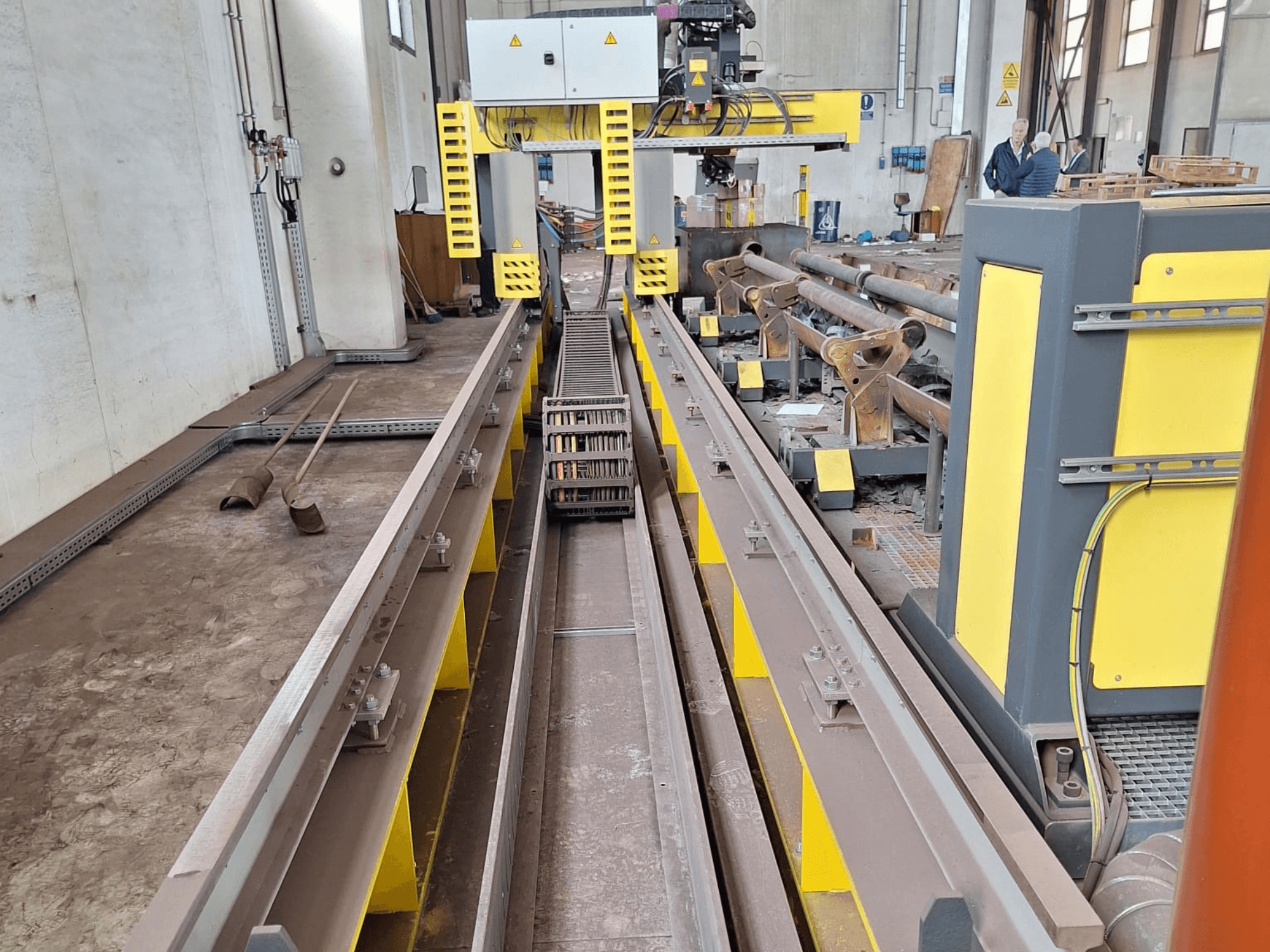

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Tecnología de corte: Plasma de alta definición

• Capacidad del tubo

  • Longitud máxima del tubo: 8.000 mm

  • Diámetro mín./máx. del tubo: 100 mm / 750 mm

  • Espesor de pared mín./máx: 3 mm / 20 mm

• Capacidad de corte

  • Corte recto, corte en bisel, bisel en V, bisel en Y, corte de tubos en 3D

• Configuración de ejes / movimientos

  • X (longitudinal): Doble accionamiento sincronizado sin escobillas con control electrónico del eje a ambos lados del pórtico; longitud de guía 11.000 mm; doble motorización

  • Y (transversal): Accionamiento sin escobillas con transmisión por cremallera

  • Z (vertical): Eje de posicionamiento de la antorcha motorizado, velocidad de hasta 4.000 mm/min

  • Eje de rotación del tubo: Husillo sincronizado para rotación del tubo, longitud del tubo hasta 8.000 mm

• Cabezal cónico - VBA WRIST

  • Rotación: ±540

  • Ajuste de inclinación/bisel: ±60

  • Ángulo del bisel de corte: ±45

  • Velocidad máxima de inclinación: 38°/seg

  • Control tangencial durante el corte

  • Control de altura de la antorcha de tensión de arco

  • Control mecánico de la altura de la antorcha para corte en bisel

  • Protección contra colisión de la antorcha

• Construcción de la máquina

  • Bastidor de alta resistencia

  • Guías longitudinales y transversales de precisión

  • Sistema de accionamiento de piñón y cremallera de precisión

  • Motores sin escobillas

• Mandril / husillo

  • Husillo sincronizado para corte de tubos

  • Tamaño del mandril: 500 mm

  • Agujero pasante: 150 mm

• Soportes de tubo

  • 3 carros de soporte manuales con posicionamiento de tornillo trapezoidal

• Generador de plasma

  • Modelo ESAB iSeries300i

  • Corriente máxima: 300 A (rango 5-300 A)

  • Tensión de salida: 180 V

  • Alimentación eléctrica: 380 V / 50-60 Hz

  • Ciclo de trabajo (40°C) 100%

  • Potencia máxima de salida: 54 kW

• Gases de proceso

  • Gases de plasma: Aire / O2 / Ar-H2 / N2

  • Gases de protección: Aire / N2 / O2 / H2O

• Dimensiones del generador

  • 1219 x 898 x 1031 mm

  • Sistema de control

  • ESAB VISION T5 CNC

  • Pantalla táctil en color de 18,5", manejable con guantes

  • Software de asistencia al operador OpWizard

• Software

  • Software de programación de corte de tubos ESAB

Equipamiento adicional

• Mesa de corte plana con listones, 1.500 x 1.000 mm
