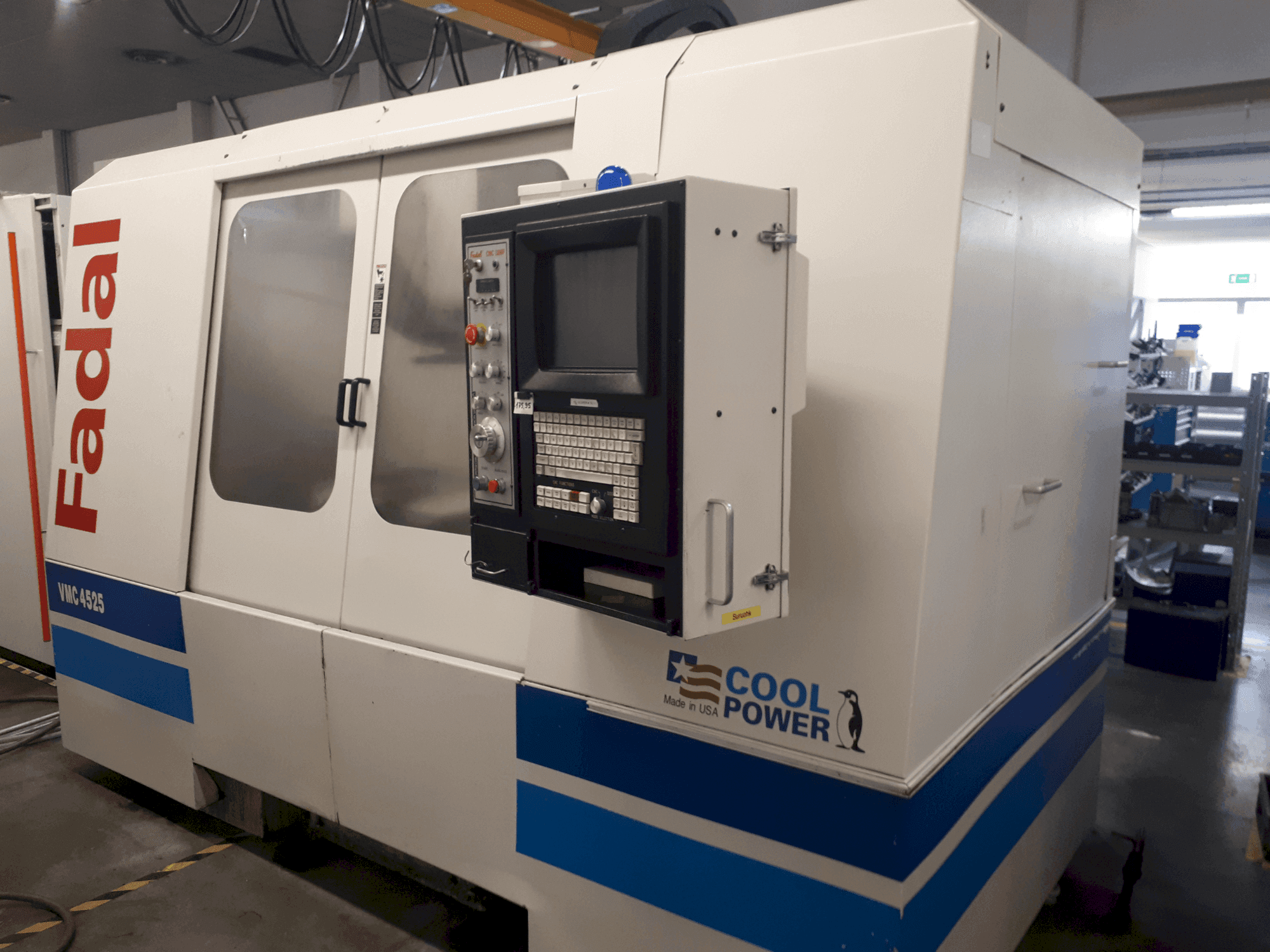

FADAL - VMC4525 EE-MIL-FAD-2000-00001

Tamaño de la mesa: 1.359 × 635 mm

Altura del suelo a la mesa: 787 mm

Ranuras en T: 5 × 18 mm, separación de 125 mm

Nariz del husillo a la mesa 102-610 mm

Centro del husillo a las vías de la columna 708 mm

Orientación del husillo: Electromecánico

Motor del husillo: 16,8 kW (22,5 CV), accionamiento vectorial de 2 velocidades

Motor de alto par opcional: 22,4 kW (30 CV), par de 270 lb-pie

Par de giro: 300 Nm (estándar) / 375 Nm (opcional)

Motores de accionamiento de los ejes (X/Y/Z): CA, 16.903 N de empuje máximo

Diámetro del husillo de bolas (X/Y/Z): 40 mm

Avance de corte: 0,25-10.160 mm/min (15.240 mm/min máx @150%)

Cambiador de herramientas: Doble brazo, aleatorio, bidireccional

Capacidad del almacén de herramientas: 24 herramientas

Tiempo de cambio de herramienta: 1,9 s

Precisión de posicionamiento: ±0,004 mm

Repetibilidad: ±0,0015 mm

Escalas de cristal: Opcional en X/Y/Z

Refrigerante: Husillo, cabezal y husillos a bolas refrigerados

Requisitos de aire: 5,5 bar (120 psi, 15 scfm)

Requisitos eléctricos: 230 V CA, 40/60 A (o 480 V CA, 20/25 A)
