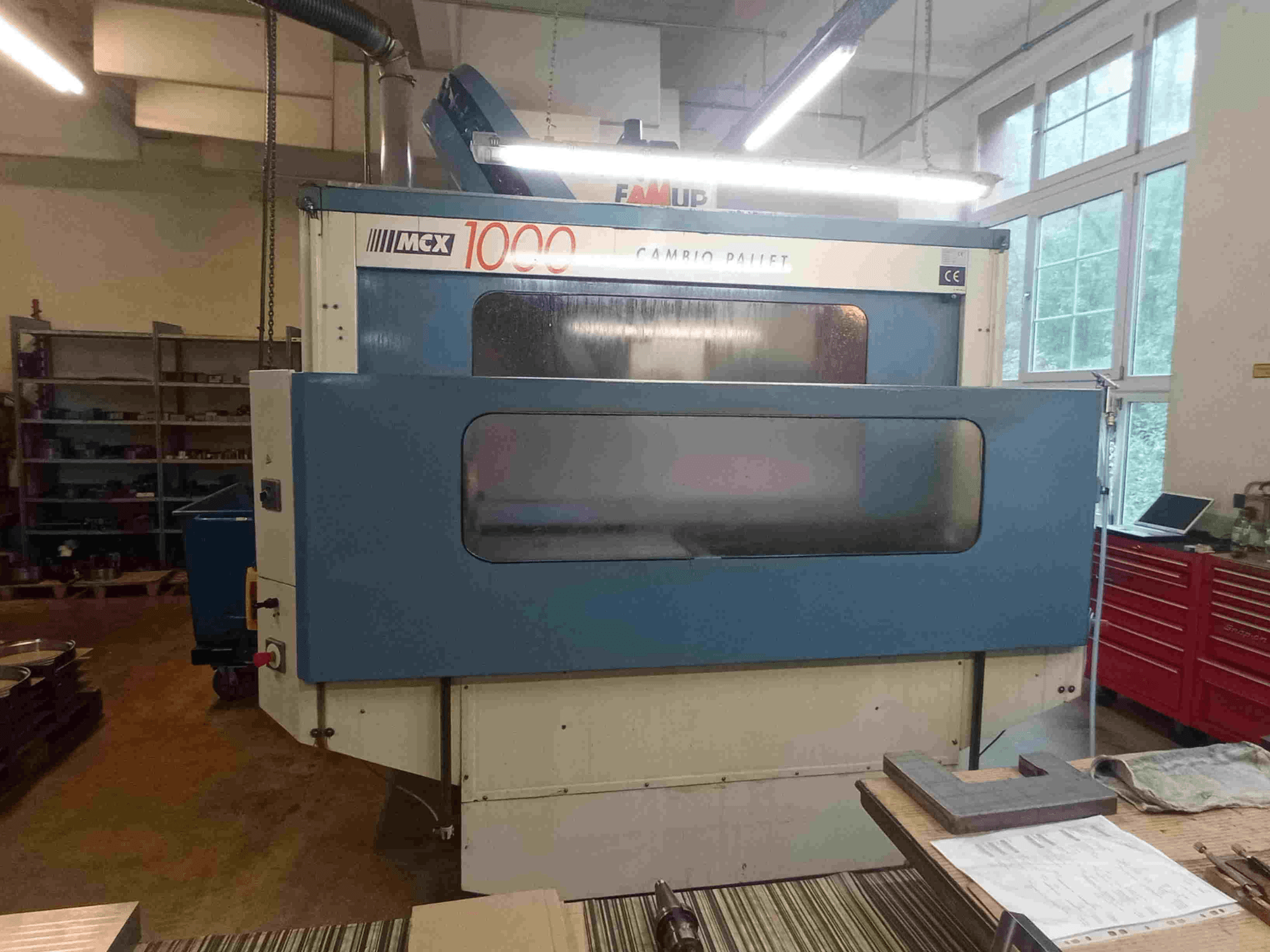

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Estado de la máquina / Historial de uso: Ha funcionado durante unos 5 años en régimen de dos turnos y el resto del tiempo en régimen de un turno; no se dispone del contador de horas

- Unidad de control: Siemens Sinumerik 810M GA3

- Recorrido longitudinal (eje X): 1.100 mm (con cambiador de palés)

- Recorrido transversal (eje Y): 480 mm

- Recorrido vertical (eje Z): 470 mm

- Área útil de la mesa de palés: 1.000 x 450 mm (2 palés)

- Ranuras en T (palé): 5 x 14 x 80 mm

- Capacidad de carga de la mesa: 600 kg

- Tiempo de cambio de palé: 9 segundos

- Velocidad del husillo: 50 - 8.000 rpm (opción de husillo de alta velocidad)

- Conicidad del husillo: SK 40 / ISO 40 (DIN 69871)

- Potencia del motor del husillo: 11,25 kW (30 min) / 9 kW (S1 continuo)

- Velocidad de avance de trabajo (X, Y, Z): 10 000 mm/min

- Desplazamiento rápido (X, Y, Z): 24 000 mm/min

- Capacidad del almacén de herramientas: 30 posiciones (almacén de cadena)

- Diámetro máximo de la herramienta: 110 mm

- Longitud máxima de la herramienta: 280 mm

- Peso máximo de la herramienta: 6 kg

- Tiempo de cambio de herramienta: 3 s (5 s de viruta a viruta)

- Potencia total instalada: 18 kW

- Dimensiones totales de la máquina (L x An x Al): 3.500 x 3.150 x 3.000 mm

- Equipamiento y accesorios adicionales:

- Mesa giratoria CNC de 4.º eje (250 mm de diámetro) con contrapunto neumático

- Manivela o volante electrónico portátil

- Fuelle de recambio para el eje Z

- Diversas correas de distribución para la máquina y el 4.º eje

- Portapinzas para el cargador de cadenas

- Roscado rígido (roscado sin mandril de compensación de longitud)

- Cabina antisalpicaduras con lámpara de trabajo halógena

- Sistema de refrigeración con boquillas de lavado integradas para un flujo óptimo de virutas

- Bandeja o cubeta recogevirutas

- Sistema automático de lubricación centralizada

- Refrigeración del armario eléctrico / intercambiador de calor
