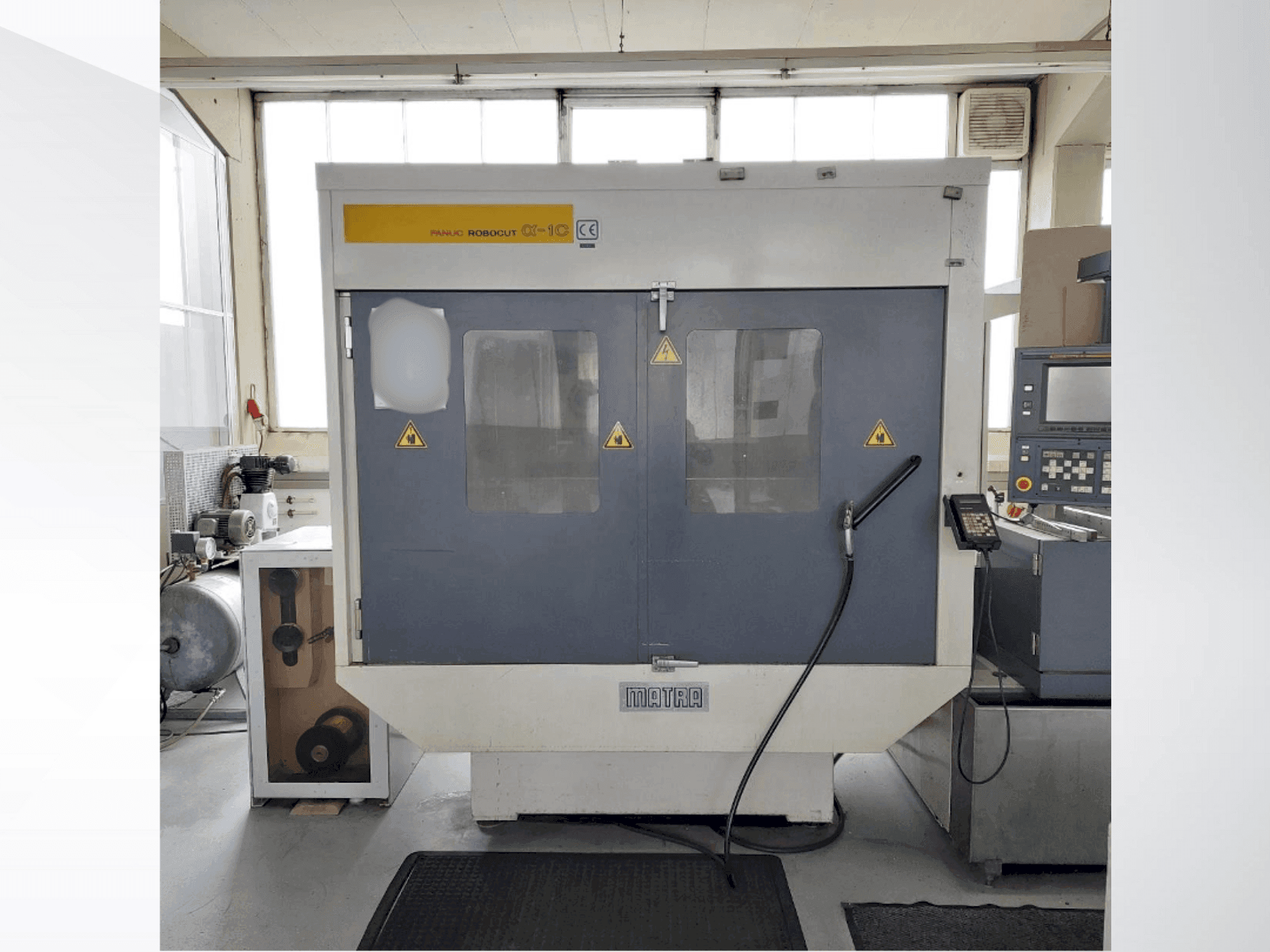

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Equipamiento adicional

• Desbobinador de alambre Bedra BAS 45/100E (a la izquierda de la máquina), capaz de manipular bobinas de alambre de hasta 45 kg de peso

Ventajas de la máquina

Ventajas cualitativas de la máquina

• Sistema de control avanzado con fanuc system 16-wb

• Capacidad versátil de corte de alambre con diámetro y tensión de alambre ajustables

Ventajas técnicas de la máquina

• Tipo de máquina: CNC Wire EDM (Máquina de electroerosión por hilo)

• Sistema de control: Sistema FANUC 16-WB (CNC de 32 bits)

• Número de ejes controlados: 5

• Recorrido de coordenadas eje X: 520 mm

• Recorrido de coordenadas eje Y: 370 mm

• Recorrido de coordenadas Eje U: ±60 mm

• Recorrido de coordenadas del eje V: ±60 mm

• Recorrido eje Z: 300 mm (275 mm posible en baño de agua)

• Ángulo de conicidad máximo: ±30° / 80 mm

• Ángulo cónico máximo opcional: ±45° / 40 mm

• Avance rápido eje X: 900 mm/min

• Avance rápido eje Y: 900 mm/min

• Avance rápido Eje U: 450 mm/min

• Avance rápido Eje V: 450 mm/min

• Avance rápido Eje Z: 450 mm/min

• Avance rápido máximo: 900 mm/min

• Paso de accionamiento más pequeño: 0,0001 mm

• Incremento de entrada mínimo: 0,0001 mm

• Incremento mínimo de mando: 0,0001 mm

• Dimensión máxima programable: ±9999,9999 mm

• Modo de Programación: Incremental / Absoluto

• Interpolación: Lineal y Circular

• Capacidad de memoria de programa: 280 m

• Pantalla de control: Pantalla de plasma en color de 9,5 pulgadas

• Interfaz: RS-232C lectura / impresión

• Rango de escala: 0.001 - 99.999 ×

• Función de rotación: ±0,001° - ±360

• Compensación del diámetro del hilo: ±99,9999 mm

• Avance máximo de corte 25 mm/min

• Material de los elementos guía del hilo: Diamante

• Diámetro de hilo aplicable: 0.2 - 0.3 mm

• Velocidad del hilo ajustable: 0 - 15 m/min

• Rango de tensión del hilo: 200 - 2500 g

• Superficie máxima de sujeción de la pieza de trabajo 750 × 590 mm

• Tamaño máximo de la pieza de trabajo: 790 × 730 × 275 mm

• Altura máxima de la pieza de trabajo (baño de agua) 300 mm (275 mm sumergida)

• Peso máximo de la pieza de trabajo con husillo coaxial 650 kg

• Peso máximo de la pieza de trabajo con baño de agua 450 kg

• Masa admisible de la pieza de trabajo 650 kg

• Peso de la máquina: aprox. 2600 kg

• Masa de la máquina (placa de características) 2.3 t

• Anchura de la máquina: 3270 mm

• Profundidad de la máquina: 2610 mm

• Altura de la máquina: 2240 mm

• Área de instalación requerida 4000 × 2860 mm

• Fuente de alimentación: 380 / 400 / 415 V ±10-15 %

• Fases eléctricas: Trifásica

• Frecuencia: 50 / 60 Hz

• Potencia necesaria: 11 kVA

• Valor de conexión con refrigerador: 14 kVA

• Resolución del mando más pequeño: 0,0001 mm

• Rango Máximo Programable: ±9999.9999 mm

• Dispositivo Desbobinador de Alambre Bedra: BAS 45/100E

• Peso máximo de la bobina de alambre (con dispositivo de desenrollado): 45 kg

• Horas de funcionamiento: 52881.1 h

Información adicional

Máquina aún en marcha
