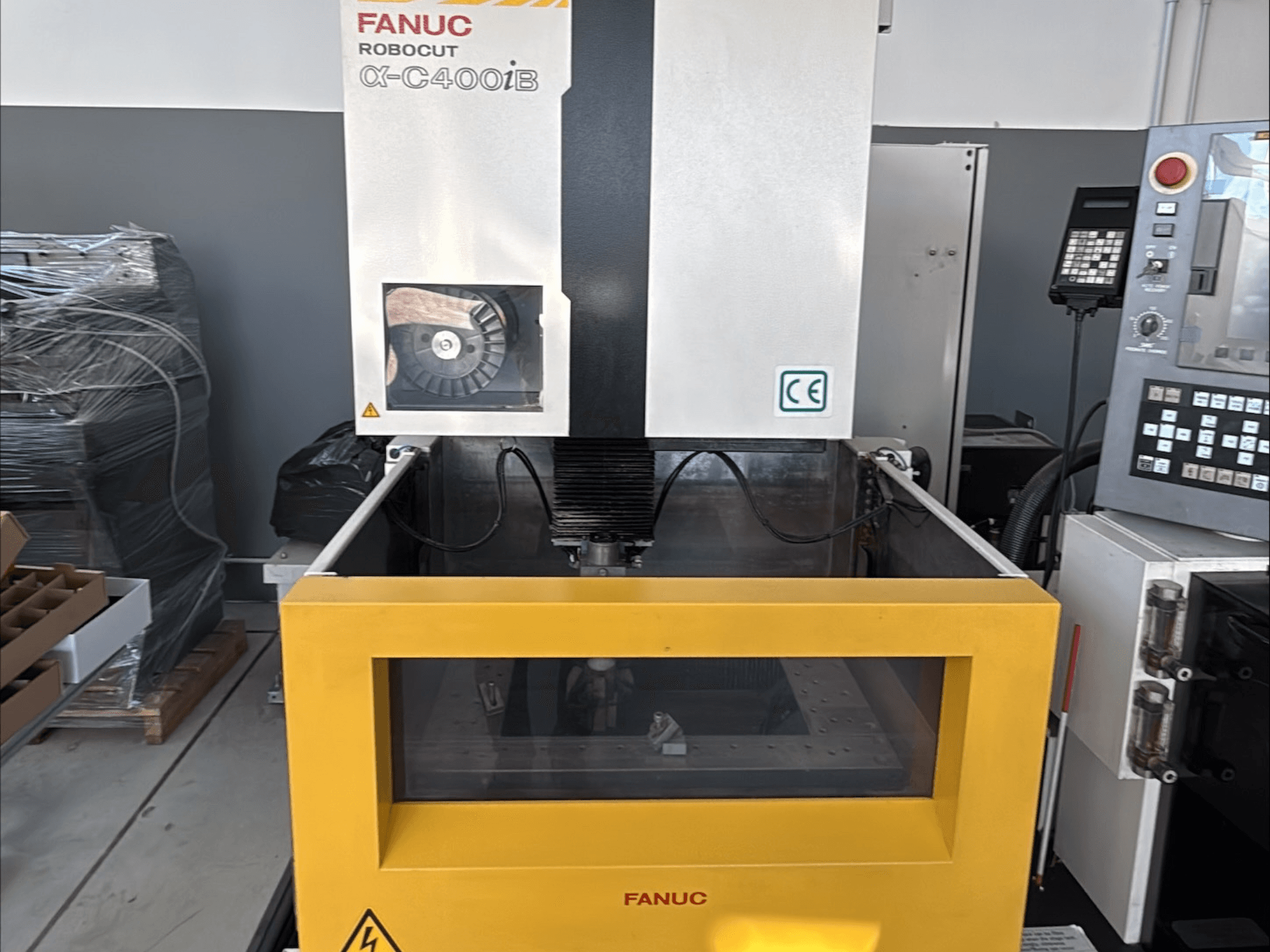

FANUC - Robocut alpha-C400iB IT-EDM-FAN-2018-00002

Capacidad de la pieza: dimensiones máximas 730 × 630 × 250 mm; peso máximo de la pieza 500 kg

Recorrido del eje: U/V 120 × 120 mm

Capacidad de mecanizado: ángulo cónico máximo ±30°/80 mm; incremento mínimo de accionamiento 0,0001 mm; diámetro del hilo Ø0,10-Ø0,30 mm; peso máximo de la bobina de hilo 16 kg

Controlador: FANUC 31i-WB; almacenamiento de programas de piezas 4 MB

Ruido acústico: LPA 64 dB; LPCpico 81 dB

Especificaciones opcionales:

• Opción de alambre fino: diámetro del alambre Ø0,05-Ø0,07 mm

• Opción de puerta frontal automática: dimensiones máximas de la pieza con puerta automática 730 × 585 × 250 mm

• Opción de guía de troquel de 45°: ángulo cónico máximo ±45°/40 mm

• Opción de unidad de alimentación de alambre de 30 kg: peso máximo de la bobina de alambre 30 kg

Condiciones de instalación:

• Alimentación eléctrica: AC 200V ±10%, trifásica, 50/60 Hz ±1 Hz; AC 220V ±10%, trifásica, 60 Hz ±1 Hz; cable de conexión tamaño terminal 8-5; consumo 13 kVA

• Suministro de aire 0,5-0,7 MPa; 100-110 L/min (mínimo 120 L/min con la opción de cable fino); tornillo de montaje del acoplador del lado del regulador Rc1/4

• Entorno: 15-30°C (recomendado 20 ±1°C para mecanizado de alta precisión); sin neblina de aceite ni polvo; humedad ≤75% HR

• Conexión a tierra: Tipo C; resistencia máxima de puesta a tierra 10 Ω; debe conectarse a tierra independientemente de otra maquinaria

Requisito de sala blindada: Si el ruido de las descargas eléctricas interfiere con los equipos de radio, televisión o electrónicos cercanos, debe instalarse una sala apantallada
