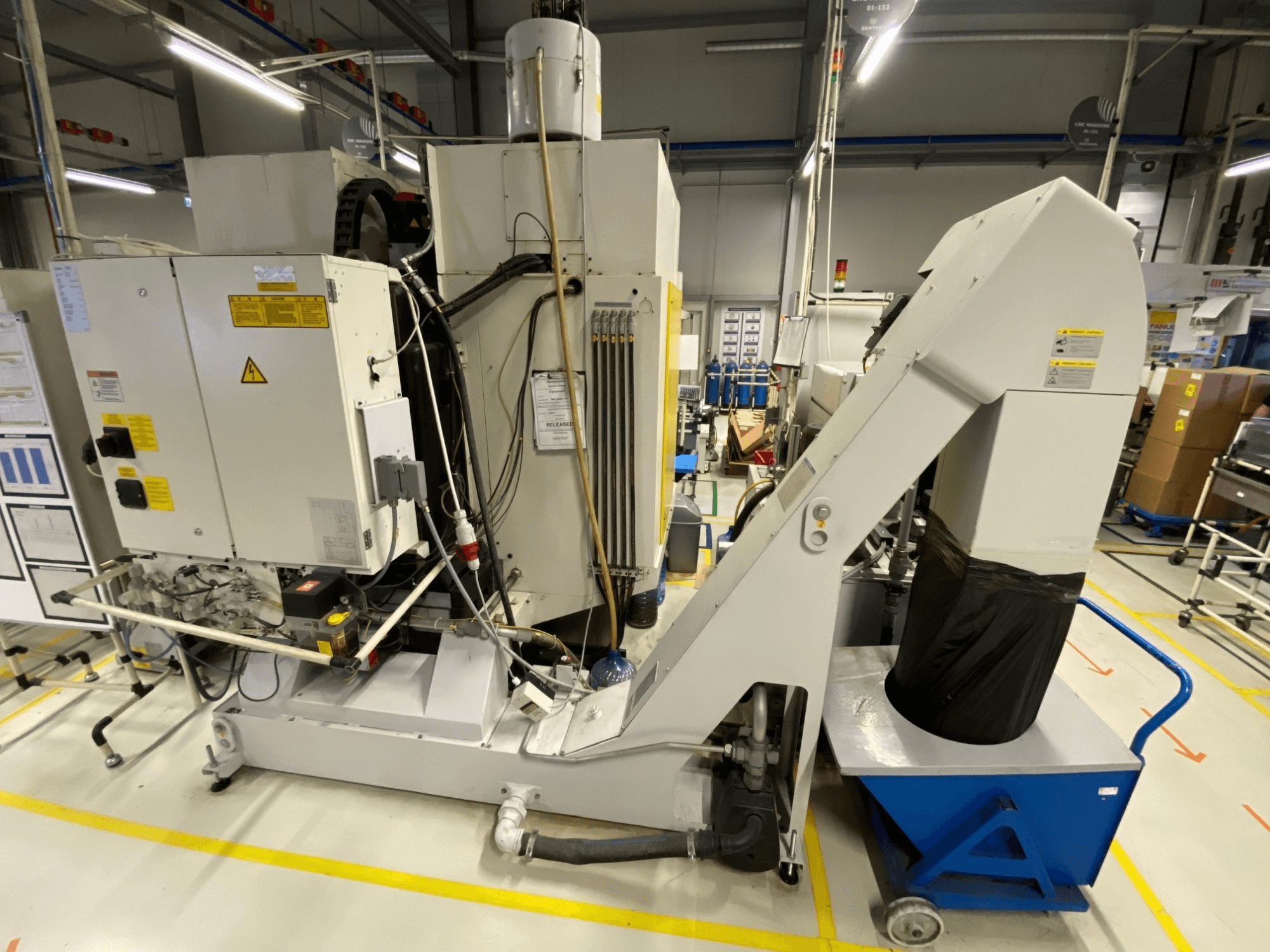

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Desplazamientos y velocidades

• Desplazamiento rápido (X/Y/Z): 48 m/min

• Velocidad de avance (X/Y/Z): 1–15 000 mm/min

• Radio de interferencia: 380 mm

• Distancia entre la punta del husillo y la mesa: 350–680 mm

Mesa

• Área de sujeción: 850 × 410 mm

• Ranuras en T: 3

• Ancho de las ranuras en T: 14H14 mm

• Distancia entre ranuras en T: 125 / 250 mm

• Altura de la mesa desde el suelo: 815 mm

• Peso máximo de la pieza de trabajo: 250 kg

Husillo

• Diámetro del cojinete del husillo: 50 mm

• Par máximo: 35 Nm (a plena carga)

Almacén de herramientas

• Estaciones: 21

• Diámetro máximo de la herramienta: 80 mm

• Longitud máxima de la herramienta: 200 mm

• Fuerza de sujeción de la herramienta: 2 200 N

• Peso máximo de la herramienta: 2 kg/herramienta

• Masa total de las herramientas: 23 kg

Capacidad de corte

• Tasa máxima de arranque de material: 600 cm³

• Diámetro máximo de taladrado: 20 mm

• Roscado máximo: M16

Fuerzas de avance

• Eje X: 2.700 N

• Eje Y: 2.700 N

• Eje Z: 5.400 N

Características eléctricas

• Tensión/frecuencia: 400 V / 50 Hz

• Carga conectada: 22 kVA

• Potencia necesaria: 17,6 kW

Unidades disponibles y tiempos de funcionamiento

• Unidad 1

  • N.º de serie FANUC: P182ZL013

  • N.º de serie STAMA: KMM 021.1705

  • Tiempo de funcionamiento: 400 h 20 min 5 s

• Unidad 2

  • N.º de serie FANUC: P1827L014

  • N.º de serie STAMA: KMM 021.1704

  • Tiempo de funcionamiento: 29 444 h 47 min 12 s

Equipo adicional

• Unidad de refrigeración KNOLL KF 200/950

  • N.º de serie de la unidad 1: 1347674

  • N.º de serie de la unidad 2: 1347675

• Transportador de virutas KNOLL 300 K-1

  • Unidad 1, n.º de serie: 1347673

  • N.º de serie de la unidad 2: 1347676
