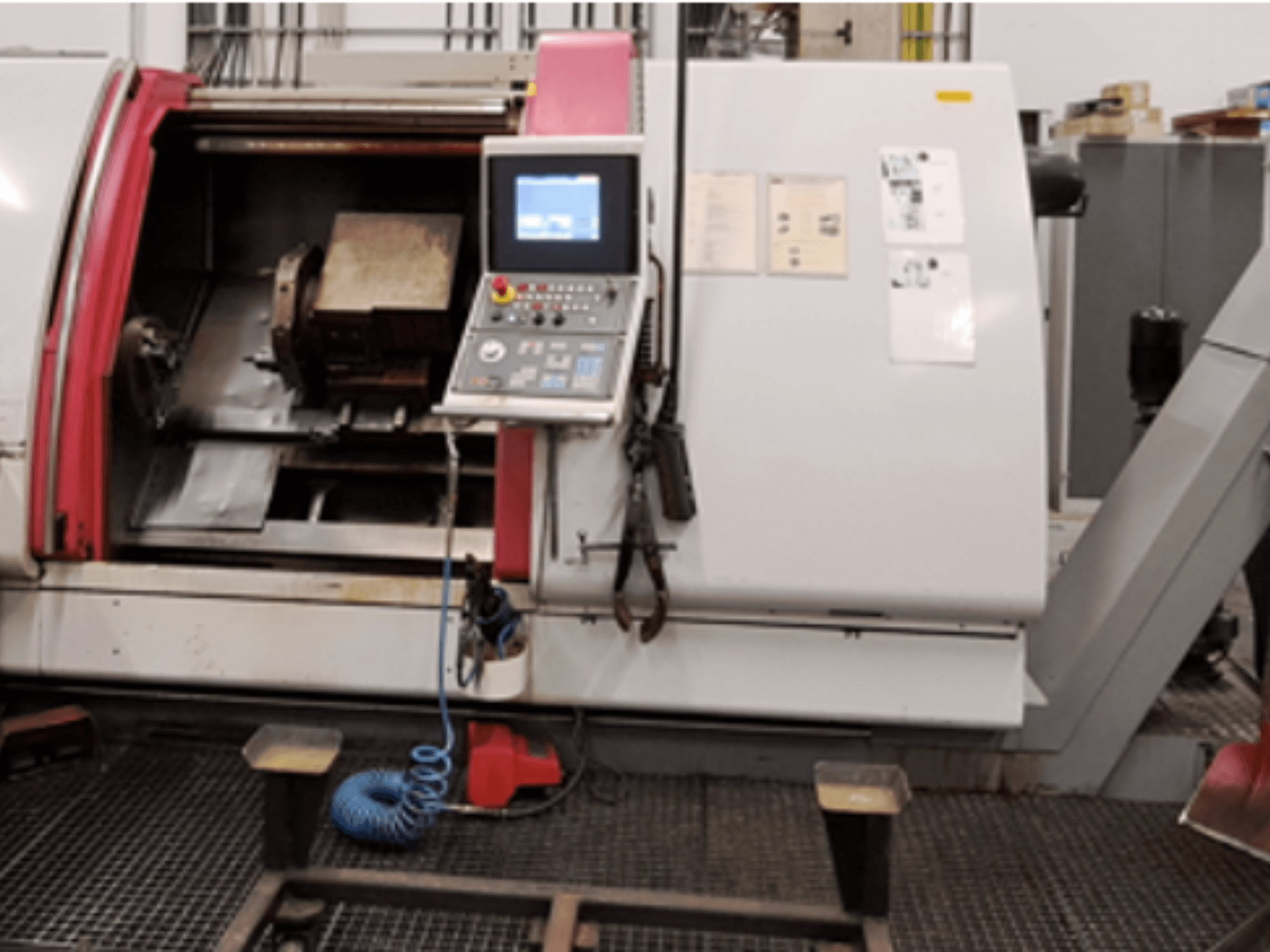

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Diámetro máximo de torneado sobre bancada / corredera: 680 mm / 670 mm

- Diámetro máximo de torneado sobre el carro frontal: 455 mm

- Longitud máxima de torneado: 1097 mm / 2097 mm

- Brida del cabezal del husillo: 220 mm (tamaño 220h5)

- Diámetro interior del husillo: 107 mm

- Diámetro delantero del cojinete del husillo: 140 mm

- Diámetro máximo del mandril: 315 mm / 400 mm

- Conicidad del vástago del contrapunto: MK 5 / MK 6

- Diámetro del vástago del contrapunto: 120 mm

- Carrera del vástago del contrapunto: 120 mm

- Sistema de herramientas: torreta de discos

- Número de conjuntos de carros de deslizamiento: 1

- Número de carros frontales: 1

- Carrera longitudinal: 1097 mm / 2097 mm

- Carrera transversal: 320 mm

- Par máximo: 650 Nm / 2000 Nm

- Fuerza de avance (longitudinal / transversal): 15 000 N / 8 000 N

- Avance rápido (longitudinal / transversal): 30 m/min / 24 m/min

- Rango de velocidad de avance: 0,5 - 5000 mm/min

- Tipo de motor de accionamiento principal: B3

- Motor de accionamiento de avance X-transversal: Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3000 rpm, IP64)

- Motor de accionamiento de avance longitudinal en el eje Z: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 rpm, IP64)

- Motor de lubricación: Vögele 113.50.000701C (0,13 kW, 2200 rpm, IP44)

- Motor hidráulico: 2,2 kW, 1450 rpm, IP54

- Carga conectada / Potencia requerida: 58 kVA

- Tensión: 400 V

- Frecuencia: 50 Hz

- Corriente: 85 A

- Capacidad del fusible: 100 A

- Tensión de control: 230 V CA / 24 V CC

- Espacio necesario: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)

- Peso de la máquina: 8 700 kg / 10 000 kg

- Equipamiento adicional: Transportador de virutas con contenedor de virutas, sistema de refrigeración, unidad de filtrado de gases de escape (IFM)
