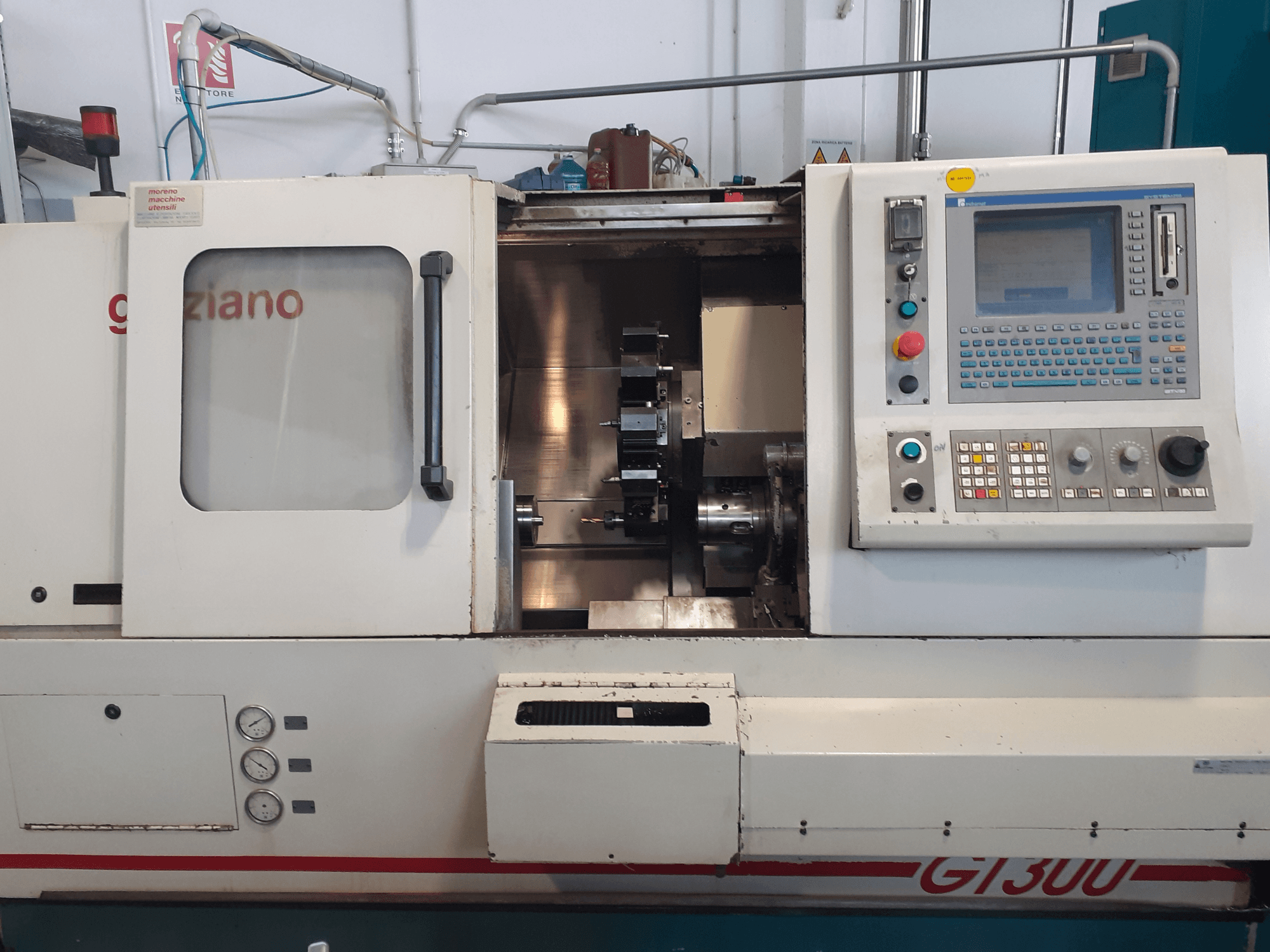

Graziano - GT 300IT-TUR-GRA-1998-00002

Configuración principal

• Torreta portaherramientas: 12 posiciones, VDI 30

• Unidad de control: MTC 200

Husillo principal

• Punta del husillo: ASA 5"

• Velocidad máxima del husillo: 5.000 rpm (opcional: 6.000 rpm)

• Rango de velocidad de potencia constante: 800–6.000 rpm

• Par máximo del husillo: 114 Nm a 800 rpm / 130 Nm a 1.000 rpm

• Potencia del husillo: 10 kW en continuo / 14 kW en intermitente

• Diámetro del mandril: 175 mm

• Diámetro del orificio del husillo: 66 mm

• Diámetro del cojinete delantero del husillo: 100 mm

• Lubricación del cojinete del husillo: grasa

• Rangos de velocidad: 1

• Subhusillo / Contrahusillo: No

Área de trabajo / Capacidad

• Distancia entre centros: 590 mm

• Altura entre centros: 190 mm

• Diámetro de giro sobre bancada: 330 mm

• Diámetro de giro sobre el carro: 260 mm

• Diámetro máximo de torneado: 230 mm

• Capacidad de barra: 52 mm

• Recorrido del eje Z: 500 mm

• Recorrido del eje X: 160 mm

Tornillos de bolas

• Eje Z: 32 × 10

• Eje X: 32 × 10

Avance / Ejes

• Avance rápido del eje Z: 30 m/min

• Desplazamiento rápido del eje X: 30 m/min

• Velocidad rápida del eje C1: 100°/min

• Par del eje C1: 130 Nm

• Empuje del eje Z: 4.500 N (ajustable por CNC)

• Empuje del eje X: 4.500 N (ajustable por CNC)

• Número de ejes: 2 (3 opcionales)

Sistema de medición

• Eje Z: Codificador rotativo absoluto (lineal opcional)

• Eje X: escala óptica

• Resolución de los ejes lineales X/Z: 0,001 mm

• Resolución del eje C: 0,001° (opcional)

Torreta portaherramientas / Herramientas motorizadas

• Herramientas motorizadas: Sí

• Torreta: Sauter tipo 0.5.450.216

• Posiciones de herramientas: 12

• Interfaz de herramientas: VDI 30

• Sección del vástago de la herramienta: 20 × 20 mm

• Velocidad de la herramienta motorizada: 4.000 rpm

• Potencia de la herramienta accionada: 4 kW

• Par de la herramienta motorizada: 20 Nm

Equipo eléctrico

• Tensión: 400 V ±10 %

• Frecuencia: 50/60 Hz ±1 %

• Carga conectada: 24 kVA

• Fusibles de protección de línea de 400 V: 50 A

• Disyuntor de línea de 400 V: 39 A

• Sección del cable de conexión: 4 × 10 mm²

Unidad hidráulica

• Presión máxima de trabajo: 45 bar

• Capacidad del depósito: 40 L

• Caudal de la bomba: 14 L/min

Unidad de lubricación de ejes

• Capacidad del depósito: 2,7 L

Sistema de refrigeración

• Capacidad del depósito: aprox. 240 L

• Caudal de la bomba: 30 L/min

• Caudal hacia la herramienta: 14,5 L/min

• Presión: 5 bar

Depósito de refrigeración del cabezal

• Capacidad: 10 L (con intercambiador de calor)

Unidad de control

• Control: MTC 200
