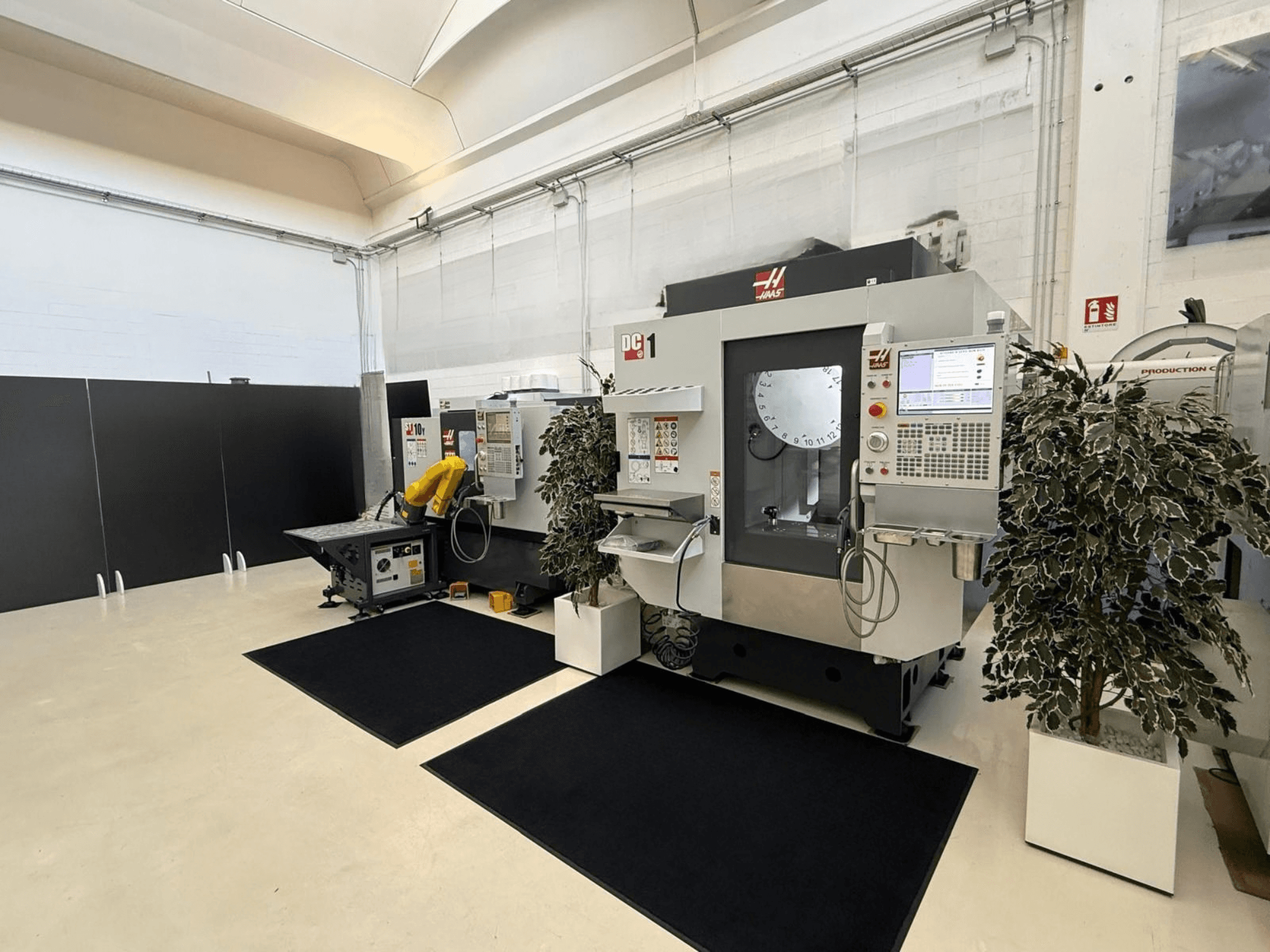

HAAS - DC-1IT-MIL-HAA-2024-00004

• Horas de trabajo: 0 (máquina de exposición)

• Distancia entre la punta del husillo y la mesa: máx. 18,9 pulgadas / 480 mm; mín. 5,9 pulgadas / 150 mm

• Husillo: par máximo 14,0 ft-lbf a 2500 rpm / 19,0 Nm a 2500 rpm; accionamiento directo en línea; cono BT30; rodamientos lubricados con grasa; refrigeración por líquido

• Mesa: 27,6 pulgadas / 700 mm (largo) x 16,5 pulgadas / 420 mm (ancho); ancho de la ranura en T: 0,550 pulgadas / 14 mm; distancia entre centros de las ranuras en T: 4,92 pulgadas / 125 mm; 3 ranuras en T; carga máxima: 550 libras / 250 kg (distribuida uniformemente)

• Velocidades de avance: corte máximo 1200 ipm / 30,5 m/min; rápido (X/Y/Z) 1890 ipm / 48,0 m/min

• Empuje máximo (X/Y/Z): 2054 lbf / 9137 N

• Cambiador de herramientas: torreta; capacidad: 21; diámetro máximo de la herramienta (ocupa toda la posición): 2,4 pulgadas / 60 mm; diámetro máximo de la herramienta (en la posición adyacente vacía): 3,1 pulgadas / 80 mm; longitud máxima de la herramienta: 7,90 pulgadas / 200 mm; tiempo entre herramientas: 1,50 s; tiempo entre virutas: 2,50 s

• Velocidad máxima de roscado: 5 000 rpm

• Capacidad de refrigerante: 40 gal / 151 L

• Aire: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar; manguera de aire en línea de 3/8 pulgadas; acoplador de aire de 3/8 pulgadas; presión mínima de 80 psi / 5,5 bar

• Alimentación: trifásica, 220 V CA (corriente nominal de arranque 40 A) o 440 V CA (corriente nominal de arranque 20 A)

• Dimensiones de envío: 100,0 pulgadas x 79,0 pulgadas x 100,0 pulgadas / 254 cm x 201 cm x 254 cm; peso: 7040 libras / 3402,0 kg

Equipamiento adicional

• Enfriador industrial CW-5200

• Transportador de virutas
