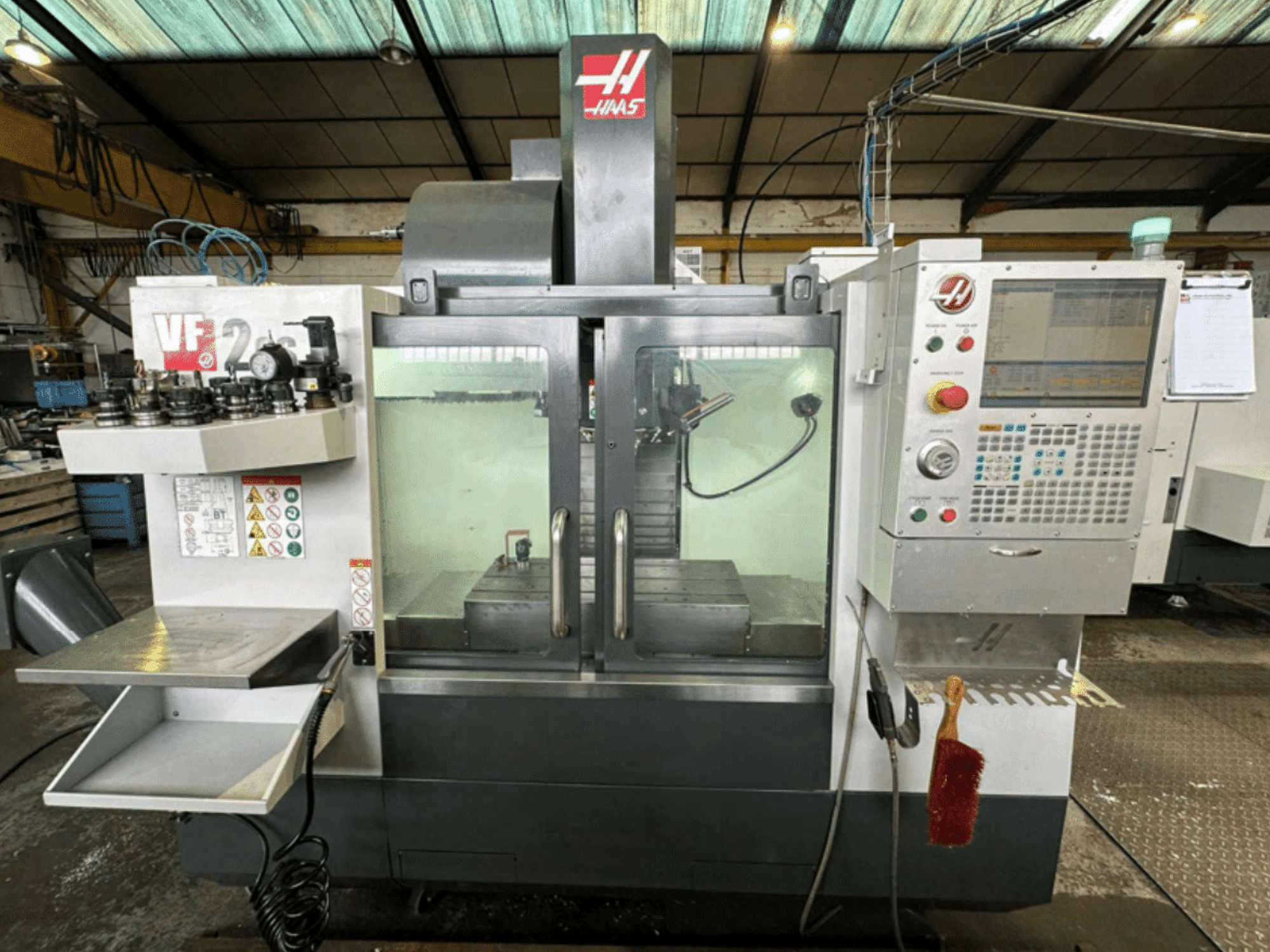

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Mesa: 914 × 356 mm, 3 ranuras en T, 16 mm (5/8") de ancho, 125 mm de separación

Husillo:

• Par máximo: 120-125 Nm a bajas rpm

• Rotación: CW/CCW programable (M03/M04), orientación M19

• Lubricación de rodamientos: aire/aceite

Cambiador de herramientas:

• Supervelocidad SMTC de montaje lateral, 30+1 estaciones

• Herramienta a herramienta: ~1,6 s; viruta a viruta: ~2.2 s

• Herramienta máx: 5 kg; Ø 76 mm (adyacente lleno) / Ø 127 mm (adyacente vacío); longitud 279 mm

Velocidades de avance y rendimiento:

• Rápidos (X/Y/Z): 35,6 m/min

• Avance de corte máx: 21 m/min

• Alta aceleración (Super Speed) y mecanizado de alta velocidad activado

Palpado (WIPS, Renishaw), totalmente integrado con Haas VPS:

• Sonda de trabajo: puesta a cero automática, medición de contornos, centros de agujeros, caras en ángulo, verificación de posición

• Sonda de herramienta: medición de longitud/diámetro, detección de rotura de herramienta

Refrigerante y neumática:

• Refrigerante por inundación con depósito de 200 L; orientación estándar de la boquilla + anillo de husillo

• Lubricación por nebulización para taladrado/roscado

• Aire comprimido: 6,5-7 bar (95-100 psi) para cambio de herramienta y purgas

Control y conectividad (Haas NGC, pantalla en color de 15"):

• Memoria de programa: 32 GB

• Interfaz de usuario: menús, explorador de archivos, compensaciones, VPS integrado

• Conectividad: Wi-Fi, Ethernet, USB frontal

• Programación: macros (# variables, IF/THEN, WHILE, cálculos), editor VPS, visualización de medios

Opciones activadas/software:

• Macros, rotación y escalado, roscado rígido, orientación del husillo M19

• Mecanizado de alta velocidad, editor VPS, visualización de medios

• Capacidad para el 4º eje (control), 32 GB de memoria, conectividad Wi-Fi

• Desplazamientos de herramienta y trabajo, husillo de 12.000 rpm, WIPS (sonda de pieza + herramienta)
