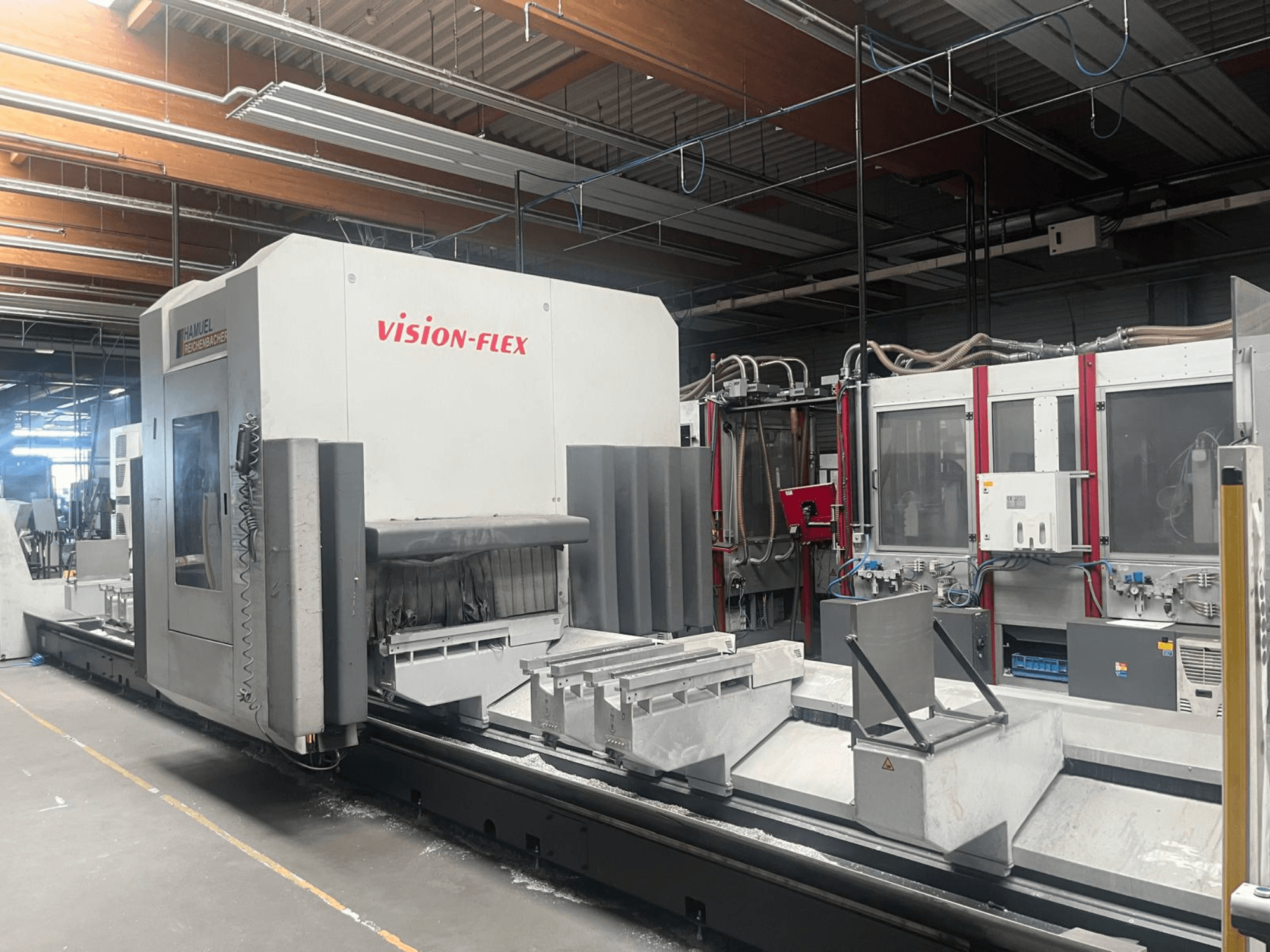

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Número de ejes: 5 ejes (eje C ±360°, eje B ±180°)

• Recorrido del eje X: 8.060 mm

• Recorrido del eje Y: 1.210 mm (+ 400 mm de carrera de intercambio)

• Recorrido del eje Z: 760 mm

• Velocidades de avance rápido de los ejes: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Aceleración de los ejes: 6 m/s²

• Velocidad del husillo: hasta 24 000 rpm

• Potencia del husillo principal: 15 kW (S1 en continuo), 18 kW (S6 máx.)

• Par del husillo: 14,3 Nm (S1), 17,2 Nm (S6)

• Portaherramientas del husillo: HSK-F63

• Longitud y peso máximos de la herramienta: 240 mm / 6 kg

• Cambiador de herramientas: cambiador de disco de 20 posiciones (automático)

• con pantalla TFT de 19" y terminal portátil HT-2

• Tensión de alimentación: 400 V (3~ ±10 %, 50 Hz)

• Corriente nominal: 90 A

• Fusible de entrada: 100 A (Ic < 17 kA)

• Tensión de control: 24 V CC

• Potencia total: 45 kW

• Suministro de aire comprimido: mín. 7 bar, aprox. 1.000 NL/min

• Sistema de lubricación: sistema de lubricación automático centralizado (capacidad de grasa de 3 L) + lubricación por cantidad mínima (MQL) con depósito de 3 L

• Peso de la máquina: 10 000 kg

• Dimensiones de la máquina (superficie ocupada): aprox. 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Equipamiento adicional:

• Transportador de virutas LEHMANN, estación de control manual colgante EATON, bloques de sujeción de perfiles ajustables neumáticamente (8 vigas), configuración de control de 2 canales para la configuración y el mecanizado simultáneos
