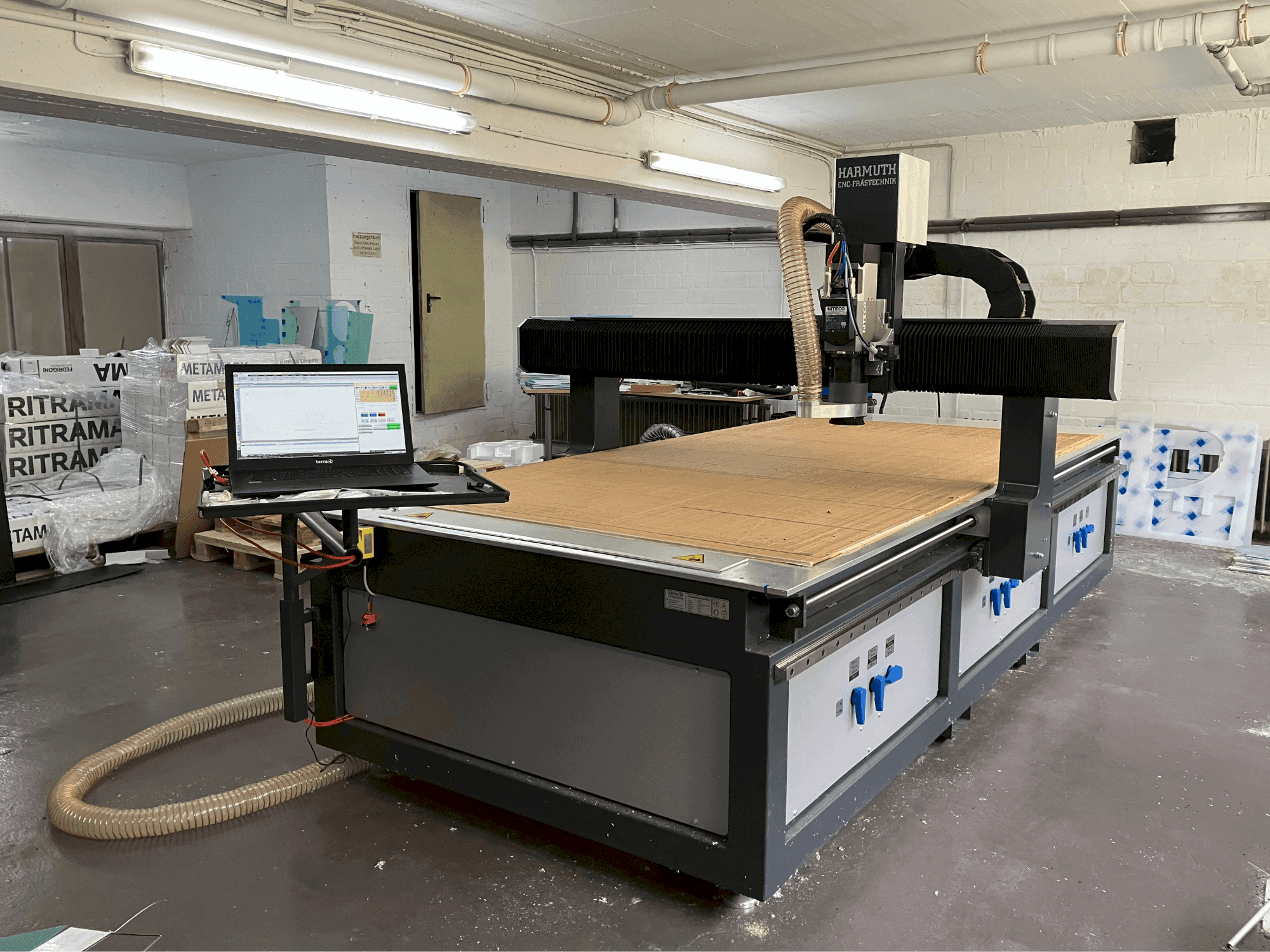

HARMUTH - F+3000DE-MIL-HAR-2020-00001

Información adicional

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Rango de velocidad del husillo: 300 - 24fresado sin vibraciones, sistema de accionamiento por motor paso a paso, funciones automáticas en el software de control ventajas cualitativas de la máquina: láser de punto para aproximación al punto cero, detección óptica de marca de registro,000 rpm /potencia del motor del husillo: 3. 8 kw /cono de la herramienta: sk30
  • - Fresado sin vibraciones, sistema de accionamiento por motor paso a paso, funciones automáticas en el software de control / ventajas cualitativas de la máquina: láser puntual para aproximación al punto cero, detección óptica de marcas de registro

Más información

• - -Dimensiones externas: longitud = 3760 + unidad operativa 1200mm, anchura 2500mm, altura 2000mm. La base de la máquina es completamente de acero Portal de perfil de aluminio pesado (40KG/m) para vibración -Los accionamientos se realizan mediante husillos de bolas (20x20mm X/Y y 16x5mm para el eje Z) Sistema de accionamiento mediante motor paso a paso Velocidades de posicionamiento X / Y hasta 12m/min , Z 6m/min La electrónica de control está instalada en un armario de acero directamente en la máquina La conexión al ordenador se realiza mediante EtherCad 2 salidas de enchufe configurables, por ejemplo aspiración y vacío 1 toma a través del interruptor principal On y Off para el ordenador de control de la guía de aspiración integrada, Software de control de la máquina "Penta-Tec" con funciones de manejo muy sencillas y muchas funciones automáticas, funciones de dibujo, cálculos de contornos, importación de DXF, s4m y G-code Procesamiento 3D, asignación automática de planos y fresas a partir de un DXF Sonda de nivelación para la medición de la altura de la mesa (corrección de la mesa de la máquina) Sonda para la medición automática de la herramienta, mesa de vacío En una placa de aluminio fundido se fresa un "patrón de tablero de ajedrez" de 15 mm en diferentes zonas que se puede conectar a través de una llave esférica. A continuación, se coloca un panel de MDF de 5 mm en esta mesa ¡Se aspira el aire sin taladrar el panel! Equipamiento de la máquina Husillo de fresado HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24.000 rpm con convertidor de frecuencia (la velocidad se controla a través del software) -Juego completo de pinzas Láser de puntos para facilitar la aproximación al punto cero. Aspirador industrial Harmuth Fräse 3x1200 vatios, 80 litros, 270mbar Sistema de PC portátil para control Pentatec Bomba de vacío - Controlada por presión 4 kW a 100Hz, SV 8.190/2-48 -380 mbar aprox. 175 m³/h - Control de la bomba mediante sensor de contacto u opcionalmente mediante control de vacío de la velocidad de la máquina (con serie Profi) - Presión de vacío preseleccionable = la bomba regula el valor siempre que la potencia sea suficiente (con control de vacío serie Profi) - El precio incluye todos los componentes Cambiador de herramientas 10 veces - para porta conos, se desplaza neumáticamente desde la zona de trabajo de forma que no se limita el recorrido y se puede empujar una pieza más larga - incl. electrónica de control, válvulas, ampliación de software y dispositivos de seguridad como: Consulta del convertidor de frecuencia si el motor está parado, el cambiador de herramientas abierto, las estaciones de herramientas libres u ocupadas Soportes cónicos SK30-ER25 (ER32) para pinzas de 3 a 16 mm (20 mm, según el sistema) Detección óptica de marcas de registro Sistema de cámara para detectar marcas de registro y corregir los datos de fresado (Este sistema está integrado en nuestro software, no se instala un segundo software) Volumen de suministro: fresadora + unidad de control (PC + software), ventosa, compresor, bomba de vacío

Opciones de pago

• Pago por adelantado

• Financiación de activos

• RENTING A 36 O 60 MESES
