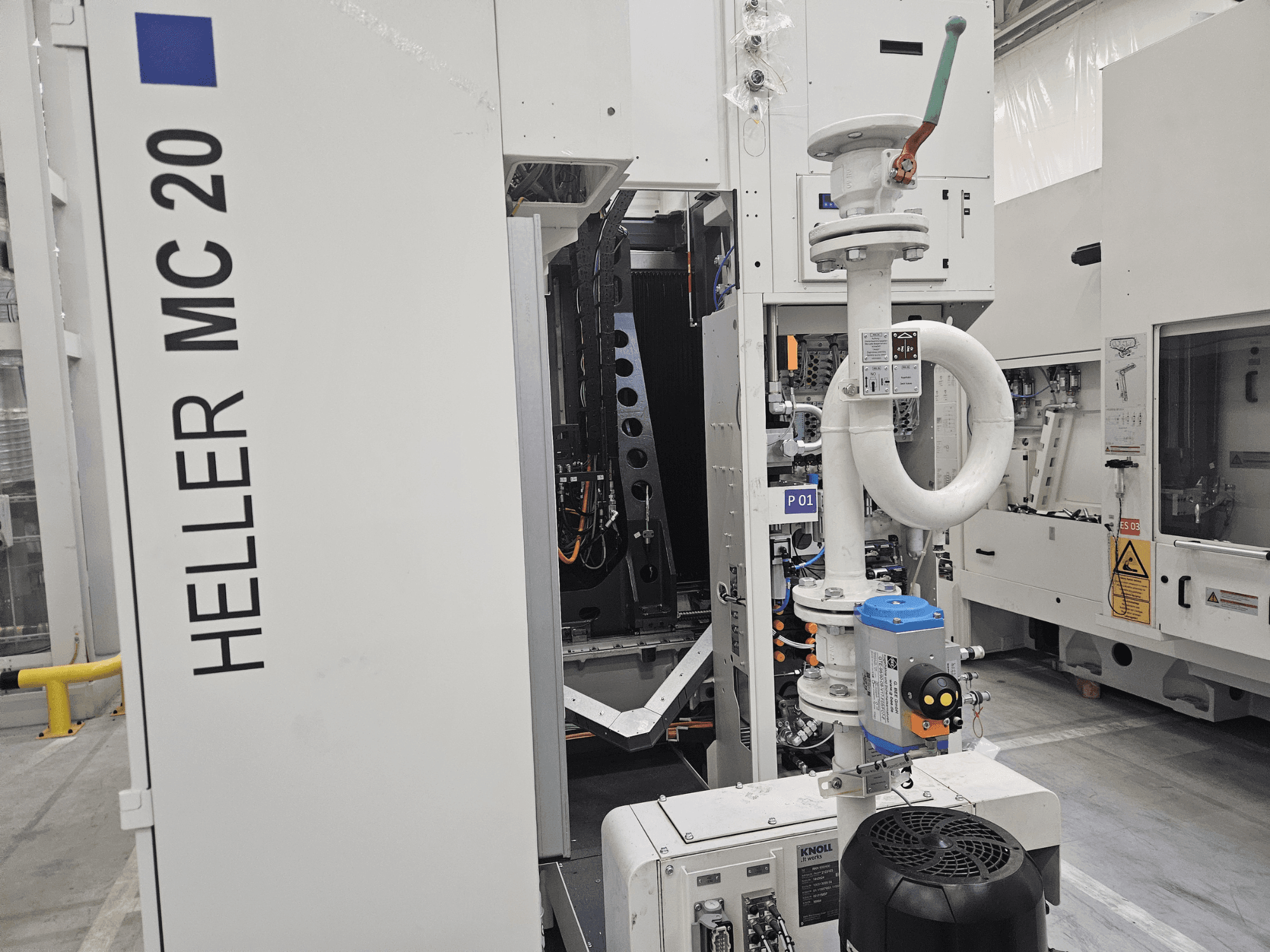

HELLER - MC 20PL-MIL-HEL-2019-00001

Área de trabajo

• Fuerzas de avance (X/Y/Z): 10,000 N

Velocidades y dinámica

• Avance rápido X/Y/Z: 60.000 mm/min

• Aceleración: X 7 m/s², Y 8 m/s², Z 6 m/s².

Husillo / unidad de mecanizado (HSK-A63)

• Interfaz de herramienta: HSK-A63

• Diámetro del husillo en el cojinete delantero 70 mm

Gestión de herramientas

• Tipo de almacén de herramientas: HSK-A63

• Número de posiciones de herramienta: 44

• Peso máximo de la herramienta con todos los bolsillos ocupados: 6 kg

• Longitud máxima de la herramienta: 550 mm

• Diámetro máximo de la herramienta: con todos los bolsillos ocupados 120/80/80 mm; con bolsillos adyacentes libres 150 mm

• Tiempo mínimo de viruta a viruta (VDI): aprox. 3,3-4,4 s

Ejes giratorios (A/B/AB)

• Diámetro de la mesa giratoria (eje A/B) 520 mm

• Diámetro del círculo de interferencia: Eje A 1260 mm; Eje AB/Eje B 800/900 mm

• Velocidad: Eje A 17 rpm; Eje B/AB 40/50 rpm

• Resolución de indexación: Eje A 360.000 × 0,001°; Eje B 360.000 × 0,001

• Precisión de indexación (VDI/DGQ 3441): Eje A: 12 segundos de arco; eje B: 10 segundos de arco

Sistema de medición

• Sistema de medición de la posición: Escalas lineales directas y absolutas

Datos de instalación

• Alimentación eléctrica 400 V / 50 Hz

• Carga total conectada: aprox. 27-30 kVA

• Consumo de aire comprimido 4,5-6 bar

Equipamiento adicional

• Máquina en muy buen estado técnico

• Documentación de servicio completa disponible

• Sistema de carga y descarga dedicado
