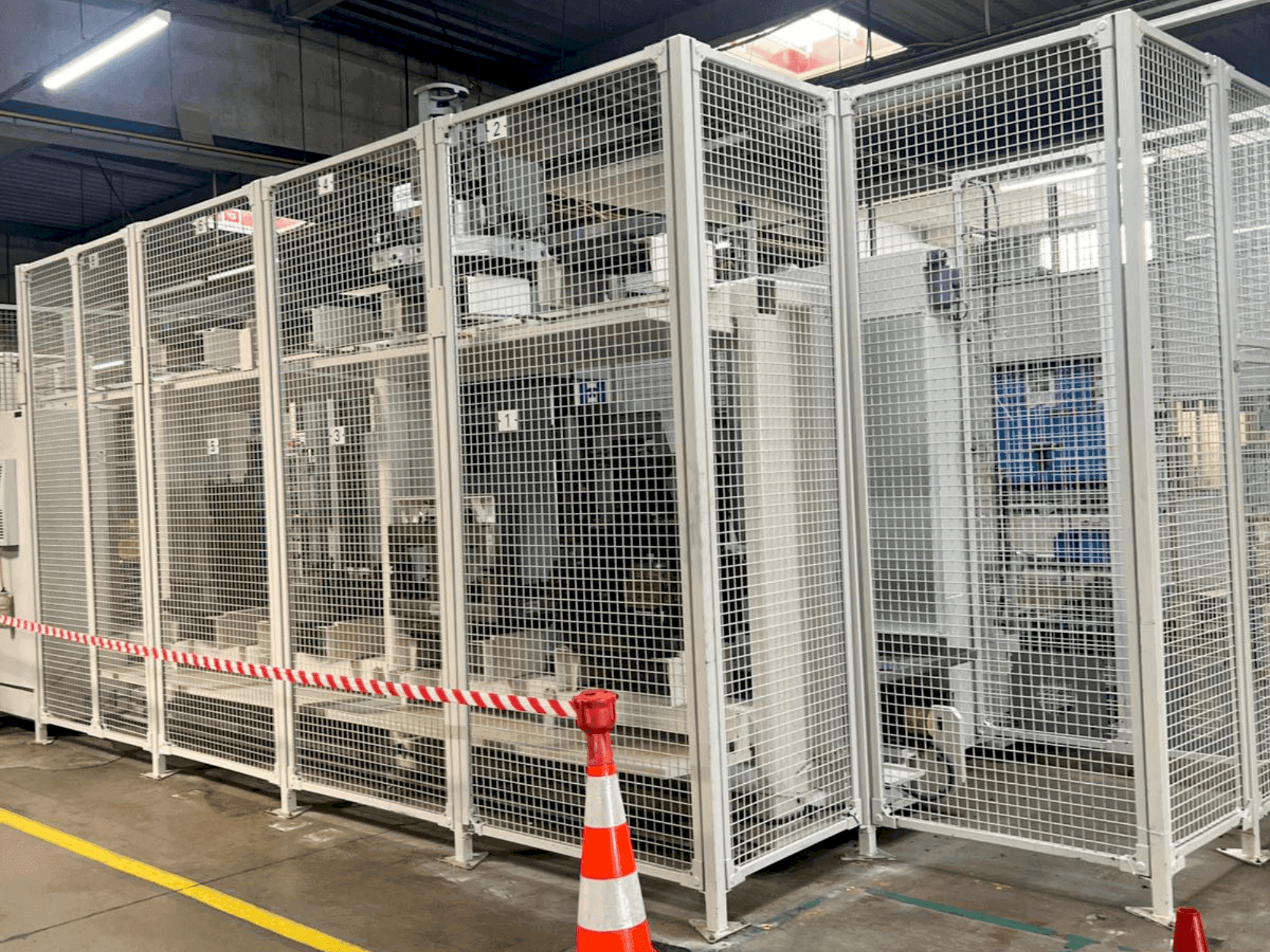

HELLER - MCH 250DE-MIL-HEL-2005-00004

Equipamiento adicional

• Tipo de cargador: Cargador de cadena / Capacidad del cargador: de 50 a 100 herramientas (opcional)
• Sistema de herramientas y almacén / almacén de estantes: 234 ranuras (SK), mayor capacidad de peso de la herramienta
• Ejes X e Y: 15.000 N (en S3 - 40% de ciclo de trabajo) / Eje Z: 17.500 N (en S3 - 40% de ciclo de trabajo)
• Velocidades: Velocidad de desplazamiento (X, Y, Z): 50.000 mm/min / Aceleración (paquete dinámico): 4,0 m/s² en X, Y y Z / Velocidad de desplazamiento rápido: 60.000 mm/min / Aceleración máxima: 7,0 m/s².
• Diámetro del husillo (cojinete delantero): 100 mm
• Velocidad ampliada del husillo: 12.500 RPM
• Unidad de accionamiento: Potencia/Par [máx.] (a S6 = 40%): 43 kW / 822 Nm / Gama de velocidad: 45-12.500 RPM (ampliado)
• Modelo: Mesa giratoria Siemens GRM con paquete de precisión, incluyendo compensación de temperatura y refrigerador de precisión.
• División: 360 x 1° ángulos / Precisión de indexación: 6 segundos / Tiempos de giro para 45°/180°: 2,7 s / 3,5 s
• División de alta precisión (opcional): 360.000 x 0,001° ángulos, precisión de indexación 10 segundos, tiempos de giro para 45°/180 0,9 s / 1,8 s

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Sistema de refrigeración y lavado /enfriador de refrigerante: sin cfc, compatible con vrf/ depósito de refrigerante (básico): aprox. 1000 litros/ bomba de refrigerante (básica): a 3 bar: 200 litros/min - a 12 bar: 40 litros/min
• Datos de instalación peso de la máquina: aprox. 19. 000 dan / potencia total necesaria (básica): aprox. 79 kva / suministro eléctrico: 400 v / 50 hz / presión de aire: 6 bar
• Sistema de medición de la posición
• Sistema de medición: escalas lineales directas y absolutas con la máxima resolución en x, y y z

Ventajas técnicas de la máquina

• Unidad de eje hueco (opcional) potencia de accionamiento/par [máx. ]: 72 kw / 460 nm
• Reductor reforzado [máx. ]: 60 kw / 1145 nm
• Velocidad de desplazamiento (x, y, z): 50000 mm/min
• Aceleración: 7. 0 m/s²
• Peso de sujeción máximo admisible de la mesa giratoria (centrado): 800 dan
• Potencia total necesaria (básica): aprox. 79 kva
• Peso máximo de la herramienta: 25 dan / momento máximo de la herramienta en la pinza: 2200 ncm / longitud máxima de la herramienta: 600 mm (desde la nariz del husillo) / diámetro máximo de la herramienta (todas las ranuras ocupadas): 112 mm (hasta 280 mm con holgura)
• Tiempo de chip a chip: 4. 1 s a 5. 1 s / portaherramientas: portaherramientas msk/pdk, incluido suministro de aire y refrigerante.
• Sistema de cambio de palets y palets /palets: 2 palets estándar según especificación grm y un palet adicional con especificación personalizada /medida del palet: 630 x 630 mm /precisión de cambio de palet (x, y, z): 0. 01 mm /tiempo de cambio de palet: 12 s

Más información

Máquina aún en marcha
