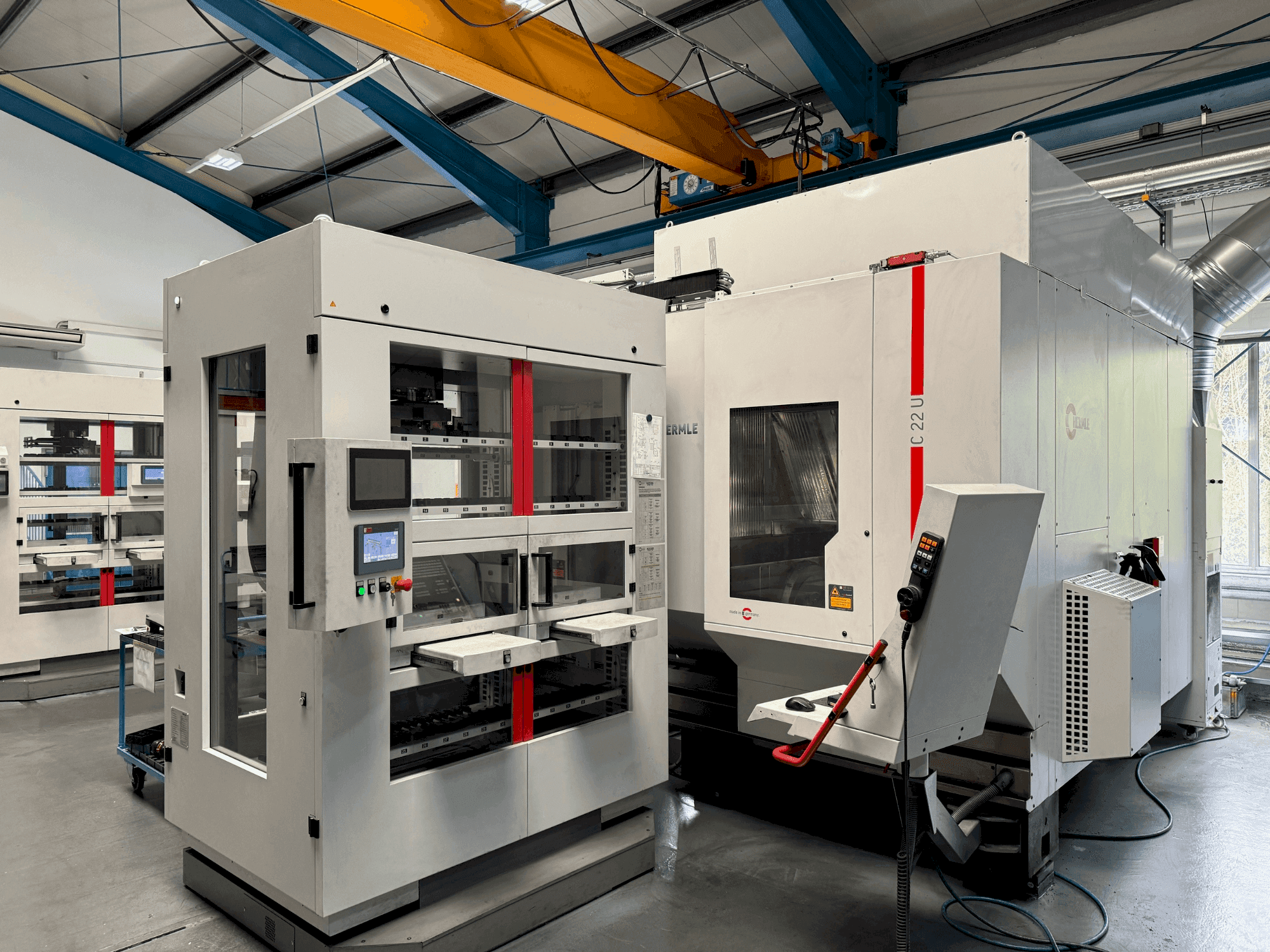

Vista frontal de la máquina HERMLE C22 with handling system IH30 (2017)

Gracias por su visita

Esta máquina se vendió recientemente. Mire otras opciones similares o contáctenos directamente.

Ver todas las máquinas similares

Ver máquinas similares

HERMLE C22U with handling system IH30

Galería de fotos

HERMLE - C22U with handling system IH30DE-MIL-HER-2017-00003

Vendida

¿Tiene más preguntas? ¡Contáctenos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Contacta por Whatsapp

GINDUMAC
Productos
Máquinas herramienta
Fresadora usada HERMLE C22U con sistema de manipulación IH30 - 2017 - venta | gindumac.com

Mostrar en idioma original

Este centro de mecanizado HERMLE C22U de 5 ejes se fabricó en 2017. Incluye un sistema de manipulación integrado, IH30, diseñado para mejorar la automatización y la eficiencia en la producción. La configuración compacta pero robusta de esta máquina permite aplicaciones de fresado versátiles con precisión y fiabilidad. El avanzado sistema de control garantiza un rendimiento óptimo y admite operaciones de fresado complejas que exigen una gran precisión. La máquina HERMLE C22U que tenemos a la venta está fabricada por expertos para satisfacer los estrictos requisitos de fabricación. Contacte con nosotros para más detalles sobre este centro de mecanizado. Hay 2 máquinas disponibles, la segunda unidad con las mismas opciones es de 2015, mismo modelo Hermle C22U con sistema de manipulación IH30.

Resumen

marca: HERMLE
año: 2017
MODELO: C22U with handling system IH30
tipo de aplicación: Fresado
Ubicación: Alemania
tipo de máquina: Centro de mecanizado universal
Marca de unidad de control: HEIDENHAIN

Información técnica - HERMLE C22U with handling system IH30

Datos generales

Longitud de máquina: 1740 mm
Ancho de máquina: 1700 mm
Altura de máquina: 2400 mm
Peso de máquina: 9000 kg

Unidad de Control

Modelo: TNC 640
Marca: HEIDENHAIN

Transmisión principal

Número de husillos: 1
Rango de velocidad de husillo: 42000 1/MIN
Número de ejes: 5

Recorrido

Recorrido Eje X: 450 mm
Recorrido Eje Y: 600 mm
Recorrido Eje Z: 330 mm

Herramientas

Número de indexados: 65

Unidad de fijación

Fuerza de fijado: 4500 N KN

Información adicional

Equipamiento adicional

Mesa giratoria basculante STP Ø 320
Accionamiento unilateral en el eje A Ø 320 // Husillo 42.000 1/min HSK E40
Junta rotativa de 6 vías
Eliminación del tablero Ø 320
KinematicOpt - Hardware
Sistema de manutención IH30: peso máx. de manutención 30kg capacidad del almacén 50 palets

Beneficios de la máquina

Ventajas cualitativas de la máquina

Extracción de neblina de emulsión incl. Filtro secundario
Puerta de cabina automática // techo de cabina automático
Heidenhain compensación de calor eléctrica // módulo de control manual eléctrico heidenhain
Sonda de medición heidenhain
Blum herramienta rotura/ medición a1
Placa de cubierta para mecanizado con amms / mod. Rascador
Interfaz de manipulación ih30/60 tnc640hacs
Chuck 3r powergrip en la mesa del sistema
Pneu. Liberación retacking blow off presente 1x 1:2
Preparación de la succión externa de grafito izquierda

Ventajas técnicas de la máquina

Mms exteriores
Dispositivo de soplado // soplar aire por el centro del husillo
Aire de sellado para balanzas
Software de control: kuhnke plc
Máx. Peso de manipulación: 30 kg
Capacidad del almacén: 50 palés
Estación de entrada y salida: 2 pliegues
Pinza estándar: 30 kg basada en una pinza de horquilla itp 178x135 o itp 192x98 con pasadores de sujeción neumáticos
Software de control: kuhnke plc // panel de control para hacs en el ih30
Tamaño del cono: hsk e40

Más información

Paletas IH30 Shelf ITS50 e ITS78: Pinza paralela: Incluye juego de dedos de agarre específico. Peso máx. Peso de transporte: 20 kg. Pinza intercambiable: Juego de dedos de pinza 3R. Disponemos de una segunda unidad del modelo idéntico de 2015. Todavía no ha sido convertida a vacío. Sistema de sujeción incluido. Sistema de extracción de grafito Keller incluido. 20 soportes retráctiles HSK40 de Diebold y/o Haimer incluidos. LA MÁQUINA PROCESA materiales sintéticos. Unidad de aspiración externa.

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
