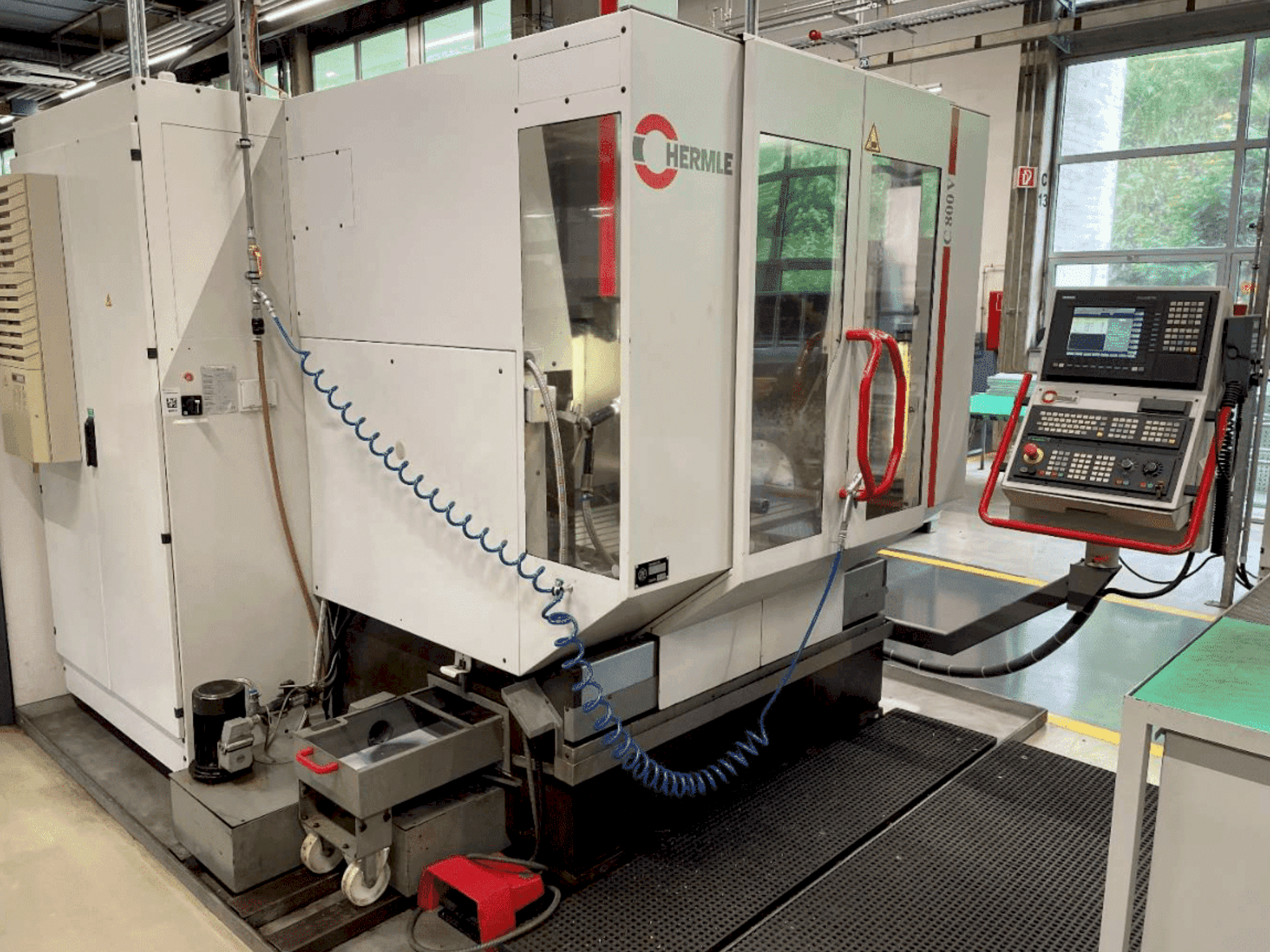

HERMLE - C800VDE-MIL-HER-1999-00003

Ventajas de la máquina

Ventajas técnicas de la máquina

• Depósito de refrigerante 300 l; 40 l/min a 3 bar

• Tamaño de la mesa: superficie de trabajo aprox. 1000 mm x 560 mm

• Espacio necesario: 4. 5 x 3. 3 m

• Unidades disponibles: 2

Información adicional

Máquina aún en funcionamiento

Se pueden mecanizar piezas de hasta 1.500 kg de peso con una superficie de sujeción máxima de 1.000 x 560 mm.
Cambiador de herramientas con un total de 30 posiciones de almacén

Depósito de refrigerante de 300 litros

Mesa de sujeción

1000 x 560 mm

Sistema de control

Control de recorrido por pantalla Siemens S 840 D

Sistema de refrigeración - lubricación

Capacidad del depósito de refrigerante: 300 litros

Caudal/presión: 40 L/min a 3 bar

Lubricación automática - descentralizada con dosificador de grasa

Neumática:

Conexión de aire comprimido p ≥ 6,0 bar

Consumo de aire comprimido a 6,0 bar (estándar): aprox. 9,0 Nm³/h

Consumo de aire comprimido con dispositivo de soplado adicional a 6,0 bar:

+ aprox. 58 Nm³/h

Consumo de aire comprimido con husillo SF adicional a 6,0 bar:

+ aprox. 26 Nm³/h

Sistema eléctrico:

Tensión de servicio: 400 V; 3 PH: 50 Hz

Tensión de control: 220 V AG; 24 V DC

Carga total conectada (máquina estándar 8000 ó 15000 rpm) 32 kVA

Carga total conectada (con suministro interno de refrigerante u otras opciones eléctricas) 43 kVA

Sección del cable 16 mm

Protección por fusible 63 A

Dimensiones - Pesos

HERMLE C 800 V - incluida la caja de protección (L x A x A) 2,70 × 2,21 × 2,93 m

Espacio necesario (L x A) 4,50 × 3,50 m

Peso total aprox. 7200 kg

Cambiador de herramientas Pick-up con 30 posiciones de herramienta en el almacén anular

Potencia del motor del husillo al 100% del ciclo de trabajo 10,5 kW

Gama de velocidades: Velocidades del husillo regulables sin escalonamiento 20 ... 8000 rpm

Portaherramientas ISO 40 similar a DIN 2079

Sujeción de la herramienta: hidromecánica, fuerza de sujeción a 8000 rpm min*' 11 kN

Sujeción de la herramienta: hidromecánica, fuerza de sujeción a 15.000 min* 9,3 kN

Diámetro del husillo en el cojinete delantero 70 mm

Accionamiento de avance

Motores de avance individuales para cada eje - trifásicos (sin escobillas):

Rango de avance en X, Y y 2: manual / controlado por programa:

1 ... 2.000 / 30.000 mm/min

Fuerza de avance en todos los ejes (al 80% del ciclo de trabajo): 8,000 N

Desplazamiento en los ejes X-Y-Z 35 m/min

Uso de fundición mineral (8 veces mayor amortiguación de la máquina), sin caja de cambios,

Techo opcional, silenciador de aire comprimido, etc.

Iluminación

Iluminación de la máquina con 2 lámparas halógenas > 500 lux

Alcance de trabajo

Eje X longitudinal: 800 mm

Eje Y transversal: 600 mm

Eje Z vertical: 500 mm

Sistema de medición

Medición directa X, Y, Z:

Resolución 0,1 µm

Unidad de entrada 0,1 µm

Incremento 0,1 µm
