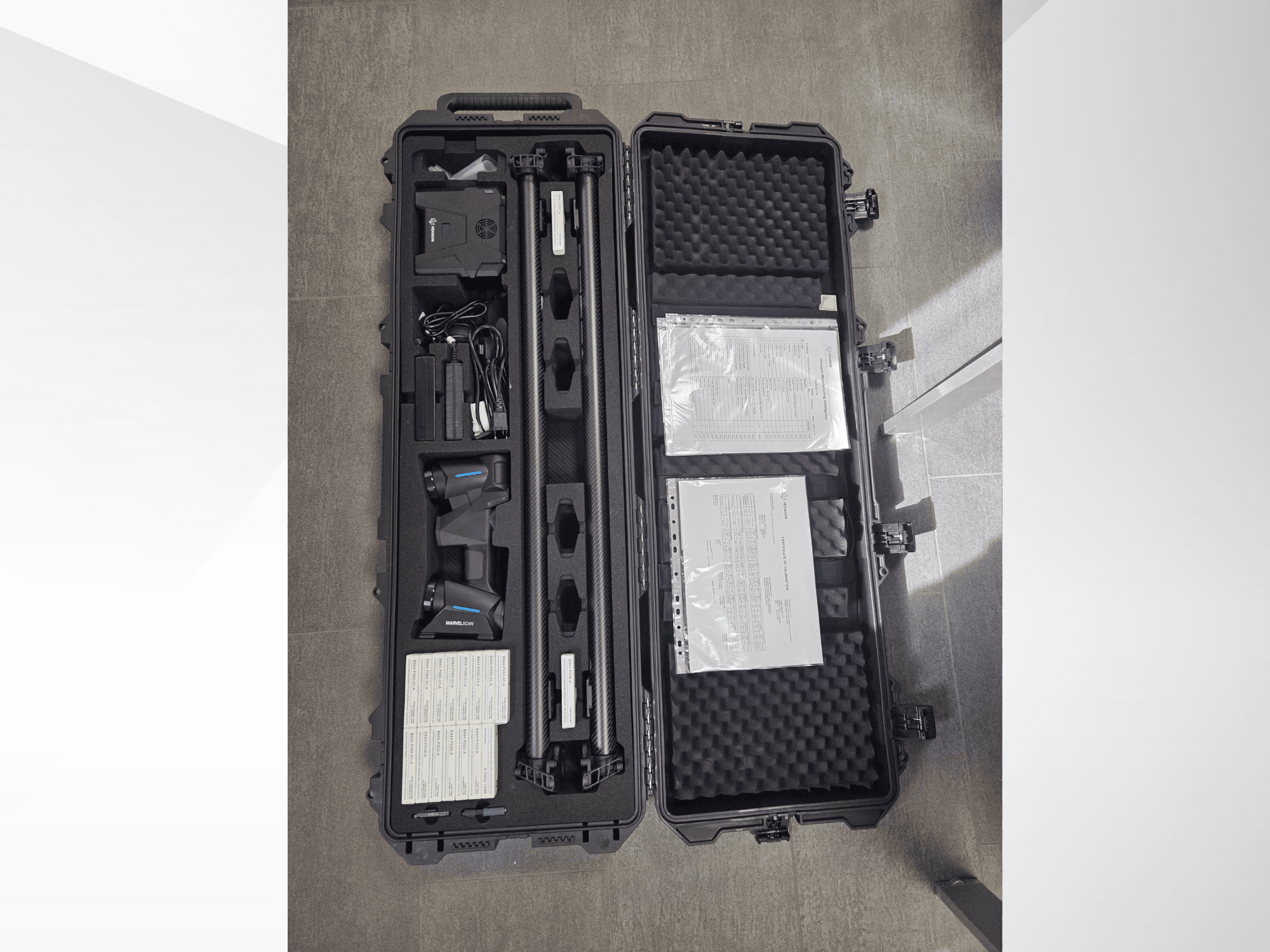

Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Frecuencia de medición:

  • Estándar / Línea única: 2 100 000 puntos/s

  • Precisión: 900 000 puntos/s

• Área de escaneo: hasta 600 x 550 mm

  • Ancho en modo de línea única: 300 mm

• Fuente de luz: 22 líneas láser azules + 1 línea láser azul única + 5 líneas láser azules paralelas

• Resolución: hasta 0,02 mm

• Precisión (con marcadores):

  • Volumétrica (estándar): 0,02 + 0,04 mm/m

  • Volumétrica con barra de escala: 0,02 + 0,03 mm/m

  • Volumétrica + fotogrametría: 0,02 + 0,02 mm/m

  • Precisión de los orificios: hasta 0,03 mm

  • Precisión volumétrica de los orificios: 0,03 + 0,04 mm/m

• Precisión sin marcadores:

  • Volumétrica (estándar): 0,05 + 0,02 mm/m

  • Precisión volumétrica de los agujeros: 0,06 + 0,02 mm/m

• Fotogrametría integrada:

  • Precisión volumétrica: 0,020 mm/m

  • Desviación media: 0,007 mm

• Profundidad de campo:

  • General: 600–2500 mm

  • Por modo: Estándar/Línea única 450 mm; Precisión 150 mm

  • Profundidad de campo máxima a la distancia máxima: 550 mm

• Distancia de separación:

  • Estándar / Línea única: 300 mm

  • Precisión: 150 mm

• Tamaño recomendado de la pieza: 0,1–6 m

• Características físicas y de funcionamiento:

  • Peso: 1,3 kg

  • Dimensiones: 300 x 150 x 75 mm

  • Conexión: USB 3.0

  • Temperatura de funcionamiento: de -10 a 40 °C

  • Índice de protección IP: IP50

  • Humedad de funcionamiento: del 10 al 90 %, sin condensación

• Formatos de exportación: .stl, .ply, .obj, .txt, .xyz, .asc

• Formatos personalizables: Disponibles

• Software compatible:

  • Hexagon: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • De terceros: PolyWorks, Metrologic y otros programas que importen nubes de puntos o archivos STL

• Características principales:

  • Fotogrametría integrada; escaneo dinámico y sin marcadores

  • Modo Galaxy; 3 modos de escaneo principales con cambio sobre la marcha

  • Captura instantánea de orificios; reconocimiento de marcadores de varios tamaños (3 / 6 / 12 / 16 mm)

  • Retroalimentación visual instantánea mediante LED

  • Capacidad de escaneo inalámbrico

  • Gran distancia de trabajo

  • Preparado para la automatización mediante integración con sistemas de terceros

  • Combina datos de diferentes modos en una única nube de puntos o malla

  • Adecuado para componentes grandes o delicados

• Certificaciones:

  • Certificado según la norma VDI/VDE 2634-3

  • Validación de la precisión realizada por un laboratorio certificado según la norma ISO 17025

• Aplicaciones y sectores habituales:

  • Ferrocarril, fabricación general, equipos industriales, automoción, sector marítimo y aplicaciones no industriales

• Cantidad: 1 escáner

Equipamiento adicional (accesorios, no incluidos en la máquina básica)

• Marcas de posicionamiento de 3 mm (ID), autoadhesivas

  • Código de artículo: B841-P007-A

  • Cantidad incluida: 10 cajas; 1.000 unidades por caja (aprox. 10.000 unidades en total)

• Marcas de posicionamiento de 6 mm (ID), autoadhesivas

  • Código de artículo: B841-P006-A

  • Cantidad incluida: 10 cajas; 1.000 uds./caja (aprox. 10.000 uds. en total)

• Marcadores de posicionamiento cúbicos magnéticos de 6 mm (ID)

  • Código de artículo: B841-P050-126-A

  • Cantidad incluida: 1 caja; 8 unidades por caja

• Módulo de escaneo inalámbrico FREEBox-II

  • Función: transmisión inalámbrica 5G Wi-Fi y procesamiento de datos de escaneo; aumenta la libertad y flexibilidad del operador

  • El paquete incluye:

    • 1 módulo inalámbrico FREEBox II con correa

    • 2 cables USB FREEBox II de 1 m

    • 1 adaptador de corriente

    • 1 cable de alimentación

    • 1 batería FREEBox

    • 1 estuche de viaje

    • 1 juego de destornilladores

    • Lista de contenido

    • Guía de instalación rápida
