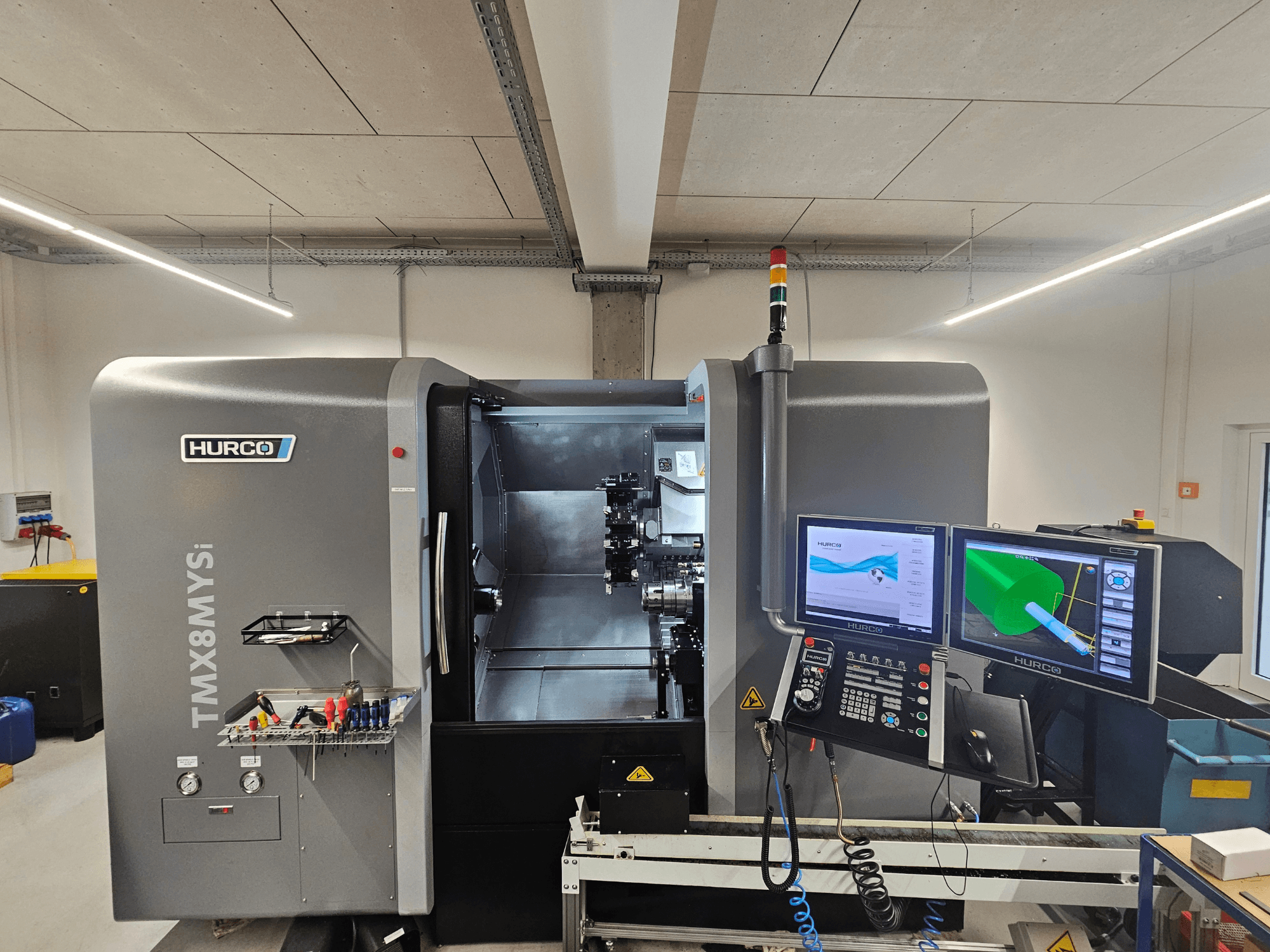

Hurco - CNC TMX 8 MYSiDE-TUR-HUR-2023-00001

- Número de ejes: 5

- Recorrido del eje X: 203 mm

- Recorrido del eje Y: ±55 mm

- Recorrido del eje Z: 560 mm

- Recorrido del eje W: 640 mm

- Desplazamiento rápido (X/Y/Z/W): 24 / 12 / 30 / 30 m/min

- Precisión de posicionamiento Pmáx: 0,01 mm

- Repetibilidad Ps: 0,005 mm

- Precisión del eje C: 25 segundos de arco

- Diámetro máximo de torneado: 336 mm (el texto del correo electrónico indica un diámetro máximo de torneado/giro de 508 mm)

- Diámetro máximo de torneado con recorrido completo del eje Y: 216 mm

- Diámetro máximo de giro: 508 mm

- Longitud máxima de torneado: 560 mm

- Diámetro máximo de la pieza sobre la bancada: 335 mm

- Peso máximo de la pieza de trabajo sin subhusillo ni contrapunto: 23,2 kg

- Peso máximo de la pieza con subhusillo/contrapunto: 145,5 kg

- Tipo de torreta: VDI 40 / DIN 1809

- Posiciones de la torreta: 12

- Tiempo de indexación de la torreta: 0,31 s

- Diámetro máximo de la barra de mandrinado: 40 mm

- Sección transversal del vástago de la herramienta: 25 mm

- Velocidad máxima de la herramienta accionada: 5.000 rpm

- Potencia de la herramienta accionada: 6,3 kW

- Par máximo de la herramienta accionada: 28 Nm

- Velocidad máxima del husillo principal: 4.500 rpm

- Velocidad del husillo principal con subhusillo síncrono: 2.500 rpm

- Potencia del husillo principal (S6 / S1): 25 / 17,2 kW

- Par del husillo principal (S6 / S1): 239 / 164 Nm

- Diámetro del mandril del husillo principal: 203 mm (mandril de 3 mordazas Kitagawa BB208A6)

- Diámetro del tubo de tracción del husillo principal / Capacidad de barra: 64,5 mm

- Punta del husillo principal: A2-6

- Tipo de pinza del husillo principal: CR60A6

- Aceleración del husillo principal (de 0 a n máx.): 3,2 s

- Desaceleración del husillo principal (de n máx. a 0): 4,5 s

- Velocidad máxima del subhusillo: 6.000 rpm

- Velocidad del husillo secundario con el husillo principal en sincronización: 2.500 rpm

- Potencia del husillo secundario (S6 / S1): 15 / 11 kW

- Par del husillo secundario (S6 / S1): 102 / 75 Nm

- Diámetro del mandril del subhusillo: 150 mm (mandril de 3 mordazas Kitagawa B206A5)

- Diámetro del tubo de tracción del subhusillo / paso de barra: 46 mm

- Punta del subhusillo: A2-5

- Tamaño de la pinza del subhusillo: 173E

- Aceleración del subhusillo (de 0 a n máx.): 4,0 s

- Desaceleración del subhusillo (de n máx. a 0): 4,0 s

- Material de la bancada de la máquina: GJS (hierro fundido dúctil)

- Guías: Guías lineales de bolas en los ejes X/Y/Z/W

- Husillos de bolas: husillos de bolas de accionamiento directo en los ejes X/Y/Z/W

- Sistema de control: HURCO MAX5 Single Control (tecnología Pentium, almacenamiento SSD, 2 GB de RAM, Ethernet, USB, plataforma Windows)

- Pantalla: 1 pantalla LCD en color de 19", más una pantalla secundaria opcional

- Opciones de software CNC: paquete Dialogue/NC Mix, NCPP, ISNC (compatibilidad con FANUC 0), software DXF, unidades de software duales (diálogo de texto sin formato + código ISO)

- Equipamiento adicional instalado: expulsor de piezas del subhusillo, recogedor de piezas acabadas, transportador de piezas acabadas, preajustador/calibrador de herramientas, enfriador del husillo, intercambiador de calor/aire acondicionado del armario eléctrico, luz de trabajo LED, interfaz para alimentador de barras, limpieza del mandril con chorro de aire/líquido refrigerante

- Suministro eléctrico: 400 V, 50 Hz, trifásico (configuración estándar: 61 kVA / 110 A; nominal: 58 kVA / 83 A; motor de mayor potencia: 22 kVA / 32 A)

- Capacidad de cortocircuito/interrupción: 5 kA RMS simétricos / 10 000 A

- Suministro neumático: 7 bar, 140 l/min (aire seco y limpio según la norma DIN ISO 8573-1, clase 4)

- Temperatura ambiente máxima: 35 °C

- Superficie necesaria: 5.519 mm x 3.296 mm x 2.552 mm

- Peso de la máquina: 7.500 kg

- Peso de transporte: 8 250 kg

- Equipamiento opcional:

* Sistema de refrigeración a alta presión: 20 bar (emulsión)

* Capacidad del depósito de refrigerante: 203 L

* Eliminación de virutas: transportador de virutas con cinta articulada y cabina de contención de virutas

* Juego de patas niveladoras de la máquina

* Portapinzas doble (BT65A, 25 mm / 1", ref.: 9103734 / 48-86150)

* Portaherramientas de torneado de alta presión HP (BT65A, 25 mm, ref.: 9103735 / 48-92438-HP)

* Portaherramientas de torneado frontal de alta presión HP (BT65A, 25 mm, ref.: 9103736 / 48-109249-HP)

* Portaherramientas de tronzado a la derecha SH32 (BT65A, ref.: 9103737 / 48-102256R)

* Portabarras de mandrinado doble D32 (BT65A, 32 mm, LF 65/120 mm, Ref.: 9103738 / 48-86160)

* Portabarras de mandrinado doble D32 (BT65A, 32 mm, LF 100 mm, ref.: 9103739 / 48-101033)

* Portaherramientas combinado DX40x100 (BT65A, 40 mm, ref.: 9103740 / 48-92397)

* Portapuntas de pinza ER32x40 (ER 32, ref.: 9103741 / 241140020)

* Manguitos reductores IK 32: 32x08 (9103742), 32x10 (9103743), 32x12 (9103744), 32x16 (9103745), 32x20 (9103746)

* Unidad angular accionada de taladrado y fresado, refrigeración interna/externa, 100 bar, 6000 rpm, 80 Nm, ER-32 QF (Referencia: 9103749 / QF32-DNI-BT65A-100-1-A)

* Unidad de taladrado y fresado angular accionada, refrigeración externa, 6000 rpm, 80 Nm, ER-32 QF (Referencia: 9103750 / QF32-DNI-BT65A-100-E-A)

* Unidad de taladrado y fresado axial accionada, refrigeración interna/externa, 100 bar, 6000 rpm, 80 Nm, ER-32 QF (Referencia: 9103751 / QF32-DNE-BT65A-060-1-A)

* Juego de llaves EHB 32-32 (Referencia: 9103752 / 67732000)

* Adaptadores ER-32QF/WW: WW06 (9103753), WW08 (9103754), WW10 (9103755)
